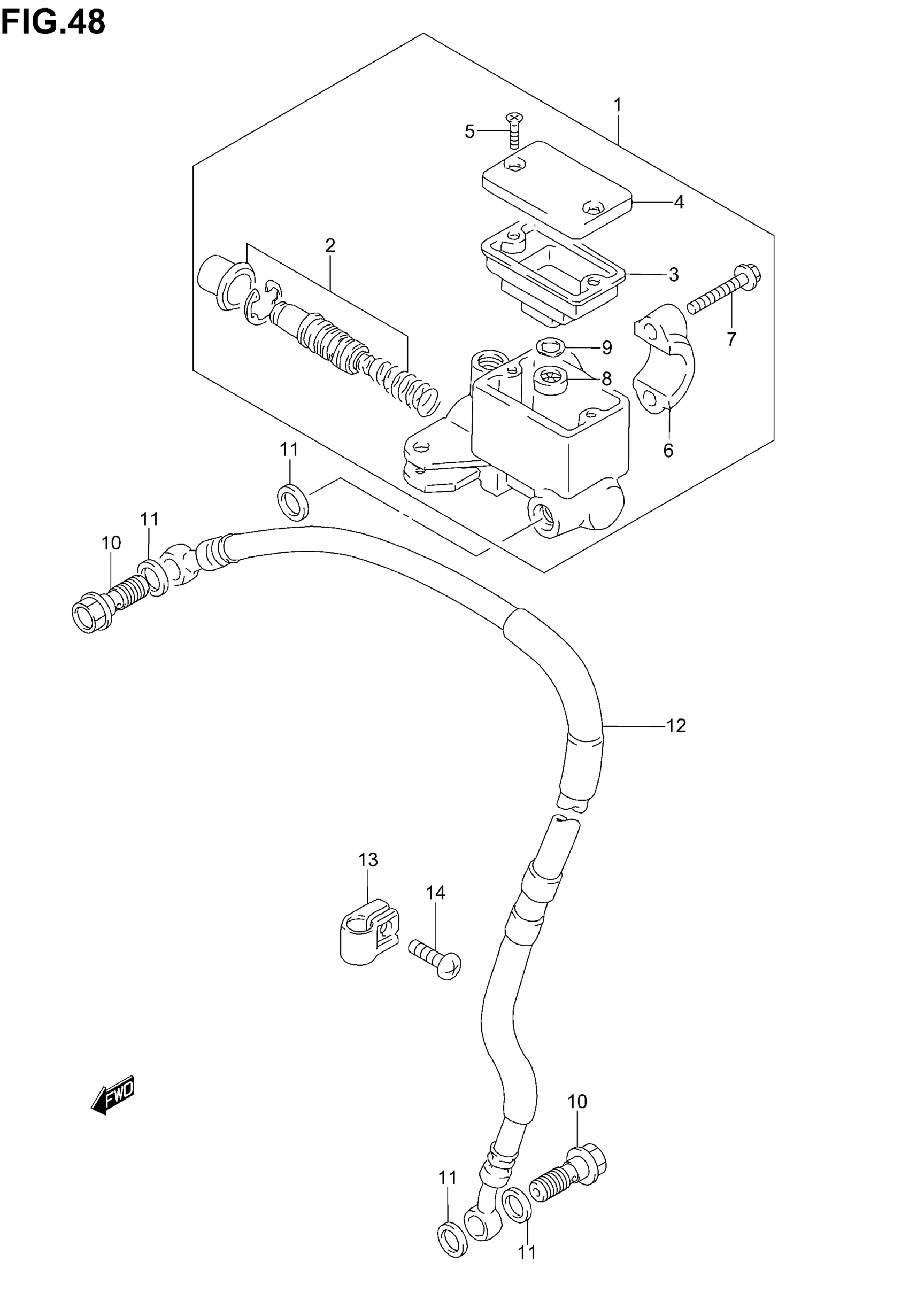

Suzuki DR650SE (2005) FRONT MASTER CYLINDER Diagram

#

Description
Price

1

CYLINDER ASSY, FRONT MASTER | Includes Item(s) 2 - 9 This part replaces 59600-31D00.

59600-31D01

Unavailable

2

PISTON/CUP SET

59600-04810

Unavailable

3

DIAPHRAGM

59667-44B00

Unavailable

4

CAP

69669-24A01

Unavailable

5

SCREW

69689-49300

Unavailable

6

.HOLDER

59671-36500

Unavailable

7

BOLT HOLDER SET

59675-19C00

Unavailable

8

SEPARATOR

59748-15400

Unavailable

9

PLATE

59749-15400

Unavailable

10

UNION This part replaces 09360-10042.

09360-10062

Unavailable

11

WASHER (10X15X1.5)

09161-10009

Unavailable

12

HOSE,FRONT BRAKE This part replaces 59480-32E00.

59480-32E01

Unavailable

14

SCREW This part replaces 02142-06203.

02142-0620A

Unavailable
