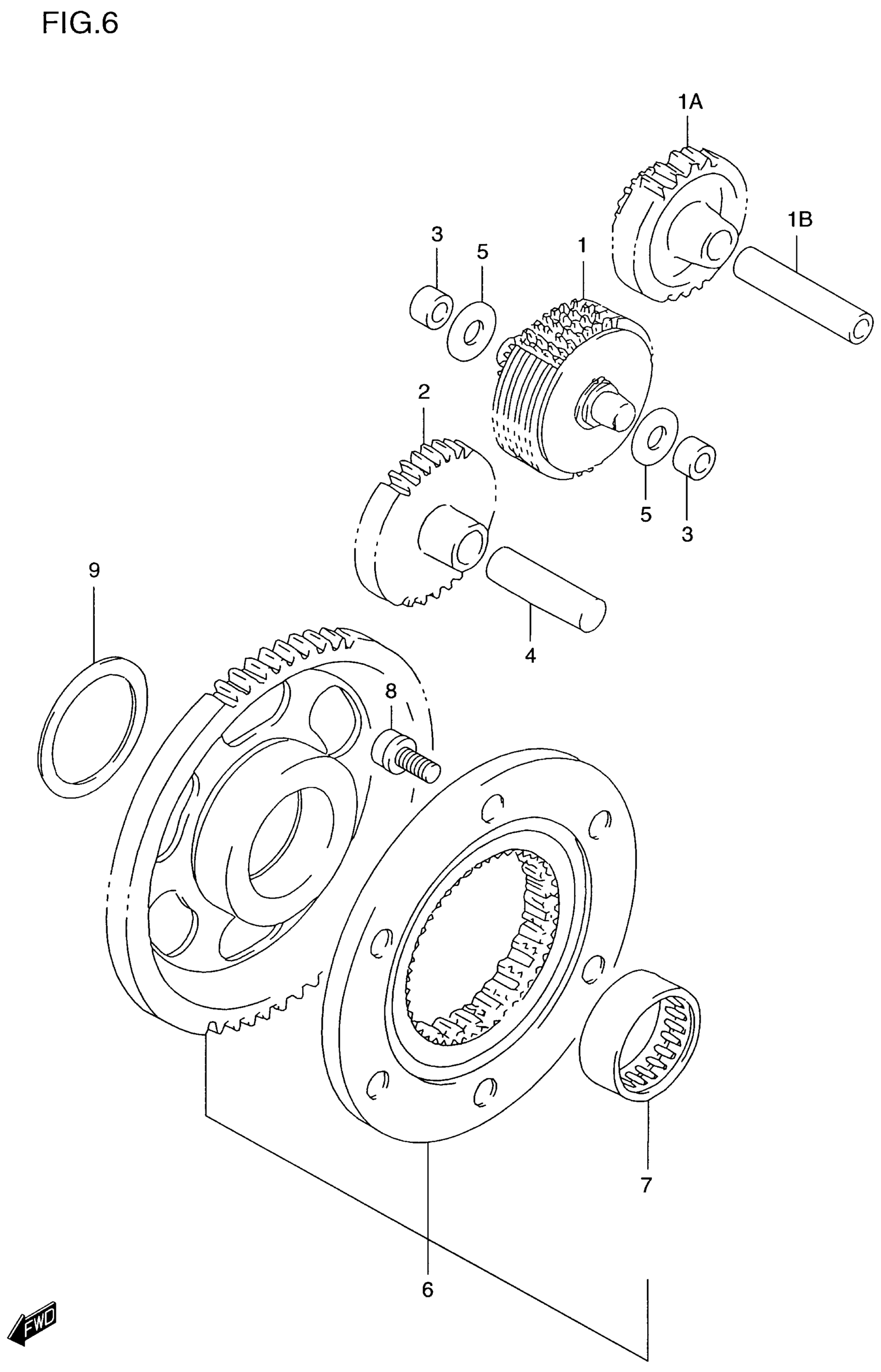

Suzuki DR650SE (2000) STARTER CLUTCH Diagram

#

Description
Price

1

LIMITER ASSY, STARTER IDLE GEAR (NT:44) | MODEL T/V F.NO.X2100561~ This part replaces 12600-12D00.

12600-12D01

Unavailable

1A

GEAR, STARTER IDLE NO.1 | MODEL W/X ~F.NO.X2100560

12611-32E00

Unavailable

1B

PIN | MODEL W/X ~F.NO.X2100560

09206-12005

Unavailable

2

GEAR, STARTER IDLE NO.2 (NT:27) (NT:27)

12612-12D01

Unavailable

3

BUSH LIMITER GEAR SHAFT | MODEL X/Y F.NO.X2100561~

12618-31D01

Unavailable

4

PIN This part replaces 09202-12002.

09206-12006

Unavailable

5

WASHER | MODEL T/V

08211-10221

Unavailable

5

WASHER | MODEL X/Y F.NO.X2100561~

08211-10221

Unavailable

6

CLUTCH SET, STARTER | MODEL T/V/W This part replaces 12600-12810.

12600-09860

Unavailable

6

CLUTCH SET, STARTER | MODEL X/Y; Includes Item(s) 7

12600-09860

Unavailable

7

BEARING (31X39X17.8)

09263-31009

Unavailable

8

BOLT This part replaces 07130-08203.

07130-0820B

Unavailable

9

WASHER, FR DRIVE OUTPUT | MODEL T This part replaces 08211-40521.

09181-40195

Unavailable

9

WASHER | MODEL V

09181-40195

Unavailable
