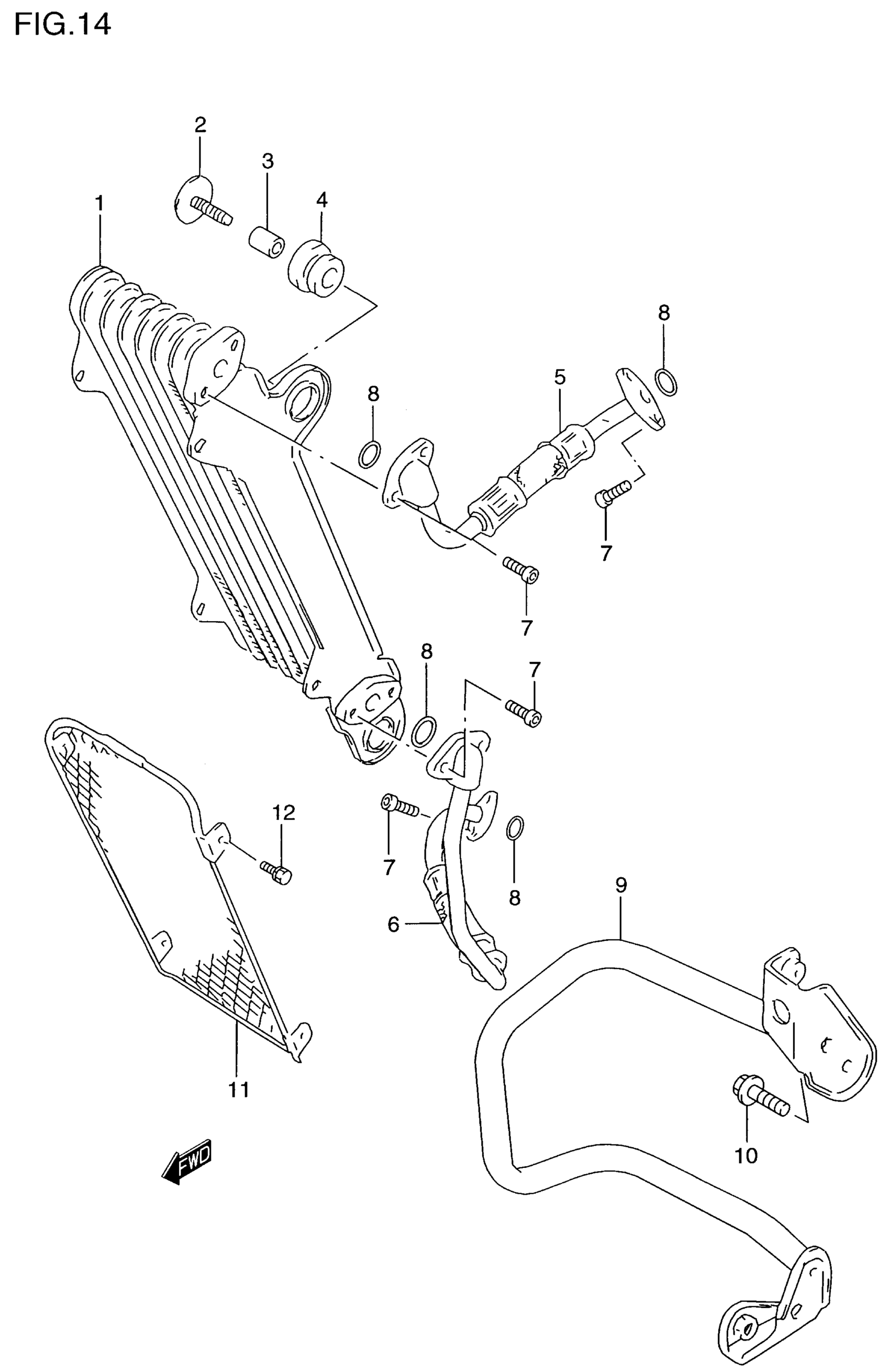

Suzuki DR650SE (2000) OIL COOLER Diagram

#

Description
Price

1

COOLER ASSY,OIL

16600-32E00

Unavailable

2

BOLT (8X28) This part replaces 09116-08105.

09116-08120

Unavailable

3

SPACER 8.2X12X1 | MODEL T This part replaces 09180-08032.

09180-08143

Unavailable

3

SPACER | MODEL V

09180-08192

Unavailable

3

SPACER | MODEL W/X/Y

09180-08193

Unavailable

4

CUSHION,OIL COOLER

16629-12D00

Unavailable

5

HOSE, OIL COOLER NO.1

16460-32E00

Unavailable

6

HOSE, OIL COOLER NO.2

16470-32E00

Unavailable

7

BOLT | MODEL T/V This part replaces 07130-06163.

07130-0616B

Unavailable

7

BOLT | MODEL W/X/Y This part replaces 07130-06163.

07130-0616B

Unavailable

7

BOLT | MODEL W/X/Y This part replaces 01547-06163.

01547-0616B

Unavailable

8

O RING (D:2.4,ID:12.3) | MODEL T/V

09280-12008

Unavailable

8

O RING (D:2.4,ID:11.8) | MODEL W/X/Y

09280-12012

Unavailable

9

GUARD | MODEL T

16640-32E01-Z16

Unavailable

9

GUARD | MODEL T

16640-32E01-24K

Unavailable

9

GUARD,OIL COOLER | MODEL V/W/X/Y

16640-32E11

Unavailable

10

BOLT This part replaces 01550-08203.

01550-0820A

Unavailable

11

BUMPER,OIL COOLER

16650-32E00

Unavailable

12

SCREW This part replaces 02162-05103.

02162-0510A

Unavailable
