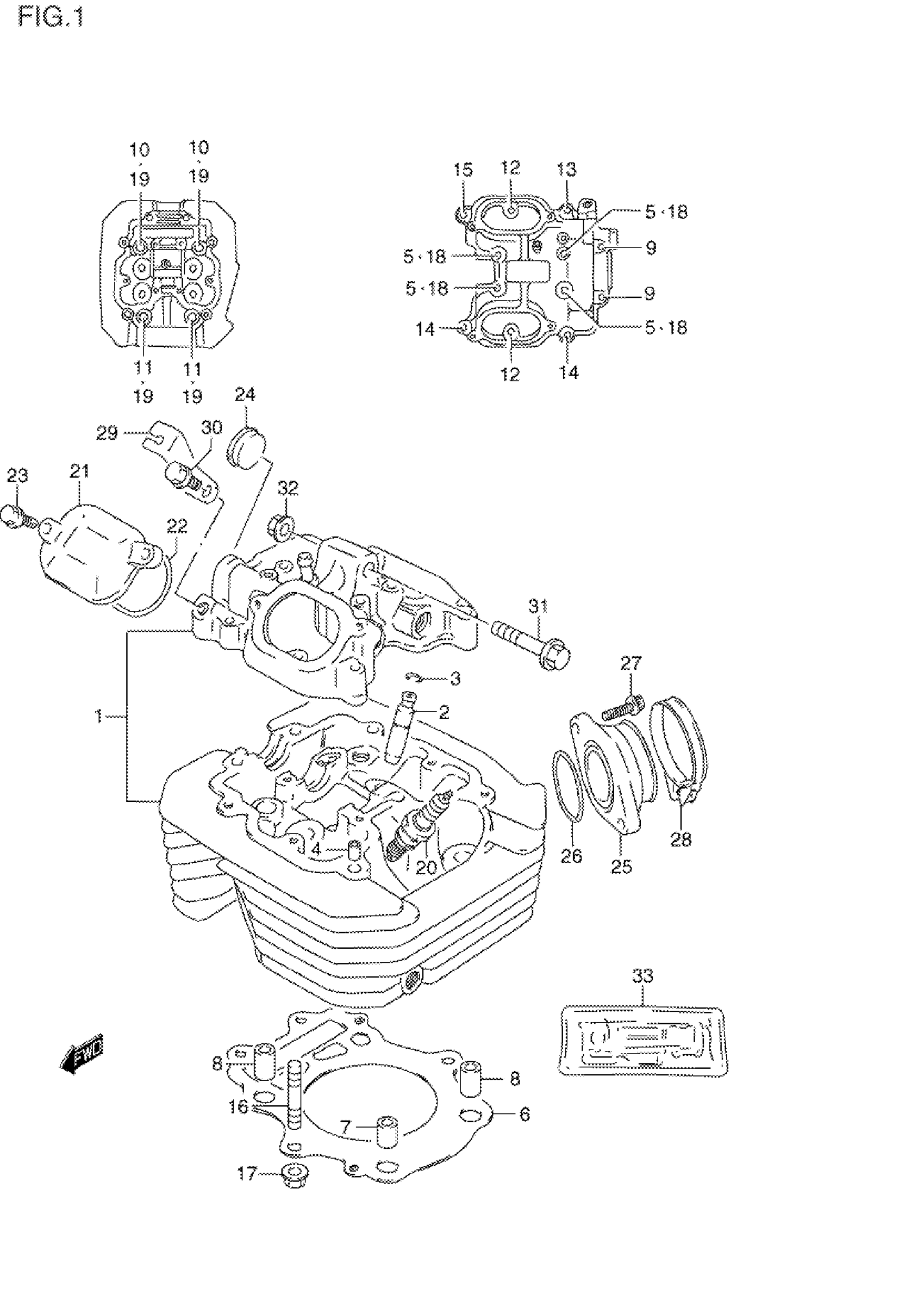

Suzuki DR350SET (1996) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY, CYLINDER | MODEL L/M/N

11100-14D02

Unavailable

1

HEAD ASSY, CYLINDER | MODEL P

11100-14D20

Unavailable

1

HEAD ASSY, CYLINDER | MODEL R/S/T; Includes Item(s) 2 - 5

11100-14D70

Unavailable

2

GUIDE,VALVE (OS:0.3) | MODEL L/M/N This part replaces 11115-14D70.

11115-14D71

Unavailable

2

GUIDE,VALVE (OS:0.3) | MODEL P/R/S/T

11115-14D71

Unavailable

3

.RING (10X85)

09381-10004

Unavailable

4

PIN

09206-08001

Unavailable

5

BOLT (6X55)

09103-06102

Unavailable

6

GASKET, CYLINDER HEAD

11141-14D01

Unavailable

7

PIN | MODEL L/M/N/P This part replaces 09206-13001.

04211-13189

Unavailable

7

PIN (L:18) | MODEL R/S/T

04211-13189

Unavailable

8

PIN (L:22)

09206-13004

Unavailable

9

BOLT (6X115) | MODEL L/M/N/P

09103-06052

Unavailable

9

BOLT (6X115) | MODEL R/S/T

09103-06167

Unavailable

10

BOLT (10X180)

09103-10178

Unavailable

11

BOLT (10x155)

09103-10223

Unavailable

12

BOLT | MODEL L/M/N/P This part replaces 01517-06257.

01550-06257

Unavailable

12

BOLT | MODEL R/S/T This part replaces 01550-06253.

01550-0625A

Unavailable

13

BOLT | MODEL L/M/N/P This part replaces 01517-06307.

01550-06307

Unavailable

13

BOLT | MODEL R/S/T This part replaces 01550-06303.

01550-0630A

Unavailable

14

BOLT (6X35)

09103-06108

Unavailable

15

BOLT (6X39) | MODEL L/M/N/P

09103-06026

Unavailable

15

BOLT (6X40) | MODEL R/S/T

09103-06504

Unavailable

16

STUD BOLT

09108-08142

Unavailable

17

NUT (CHROME) | MODEL L/M/N/P This part replaces 08316-16088.

08316-10087

Unavailable

17

NUT | MODEL R/S/T This part replaces 08316-10083.

08316-1008B

Unavailable

18

GASKET

09168-06023

Unavailable

19

WASHER (10.5X22X2.3) This part replaces 09160-10060.

09160-10039

Unavailable

20

SPARK PLUG (NGK,DPR9EA-9) | MODEL L/M/N/P

09482-00330

Unavailable

20

SPARK PLUG (DENSO,X27EPR-U9) | MODEL L/M/N/P This part replaces 09482-00331-111.

09482-00331

Unavailable

20

$11.47

20

SPARK PLUG (DENSO,U27ESR-N) | MODEL R/S/T This part replaces 09482-00411.

09482-00459

Unavailable

20

SPARK PLUG (NGK,DPR8EA-9) | OPT,MODEL L/M/N/P

09482-00334

Unavailable

20

SPARK PLUG (NGK,CR10EK) | OPT,MODEL R/S/T

09482-00462

Unavailable

20

SPARK PLUG (ND,U31ETR) | OPT,MODEL R/S/T

09482-00463

Unavailable

21

CAP,INSPECTION | MODEL L/M/N This part replaces 11175-14D00.

11175-47D00

Unavailable

21

CAP,INSPECTION | MODEL P/R/S/T

11175-47D00

Unavailable

22

.O RING,INSPECTION CAP | MODEL L/M/N/P This part replaces 11177-14D00.

11177-14D01

Unavailable

22

.O RING,INSPECTION CAP | MODEL R/S/T

11177-14D01

Unavailable

23

BOLT | MODEL L/M/N/P This part replaces 01517-06207.

01550-06207

Unavailable

23

BOLT | MODEL R/S/T This part replaces 01550-06203.

01550-0620A

Unavailable

24

PLUG, HEAD

09241-25007

Unavailable

25

PIPE, INTAKE | MODEL L/M/N This part replaces 13110-14D10.

13101-14D10

Unavailable

25

PIPE, INTAKE | MODEL P

13101-14D10

Unavailable

25

PIPE ASSY,INTAK | MODEL R/S/T; Includes Item(s) 26 This part replaces 13101-14D20.

13101-14D22

Unavailable

26

O-RING (D:2.4,ID:39.7) This part replaces 09280-40010.

09280-40020

Unavailable

27

BOLT, FRONT | MODEL L/M/N/P This part replaces 07120-06205.

07120-0620B

Unavailable

27

BOLT, FRONT | MODEL R/S/T This part replaces 07120-06203.

07120-0620B

Unavailable

28

CLAMP

09402-52208

Unavailable

29

HOLDER, DECOMP CABLE | MODEL L/M/N/P

12944-14A00

Unavailable

30

BOLT (8X16) | MODEL L/M/N/P This part replaces 01517-08165.

01550-0816A

Unavailable

31

BOLT (8X65)

09103-08280

Unavailable

32

NUT

08319-31087

Unavailable

33

GASKET SET | MODEL L This part replaces 11401-14831.

11401-14860

Unavailable

33

GASKET SET | MODEL M/N This part replaces 11401-14833.

11401-14860

Unavailable

33

GASKET SET | MODEL P This part replaces 11401-14836.

11401-14860

Unavailable

33

GASKET SET | MODEL R This part replaces 11401-14850.

11401-14853

Unavailable

33

GASKET SET | MODEL S/T

11401-14853

Unavailable
