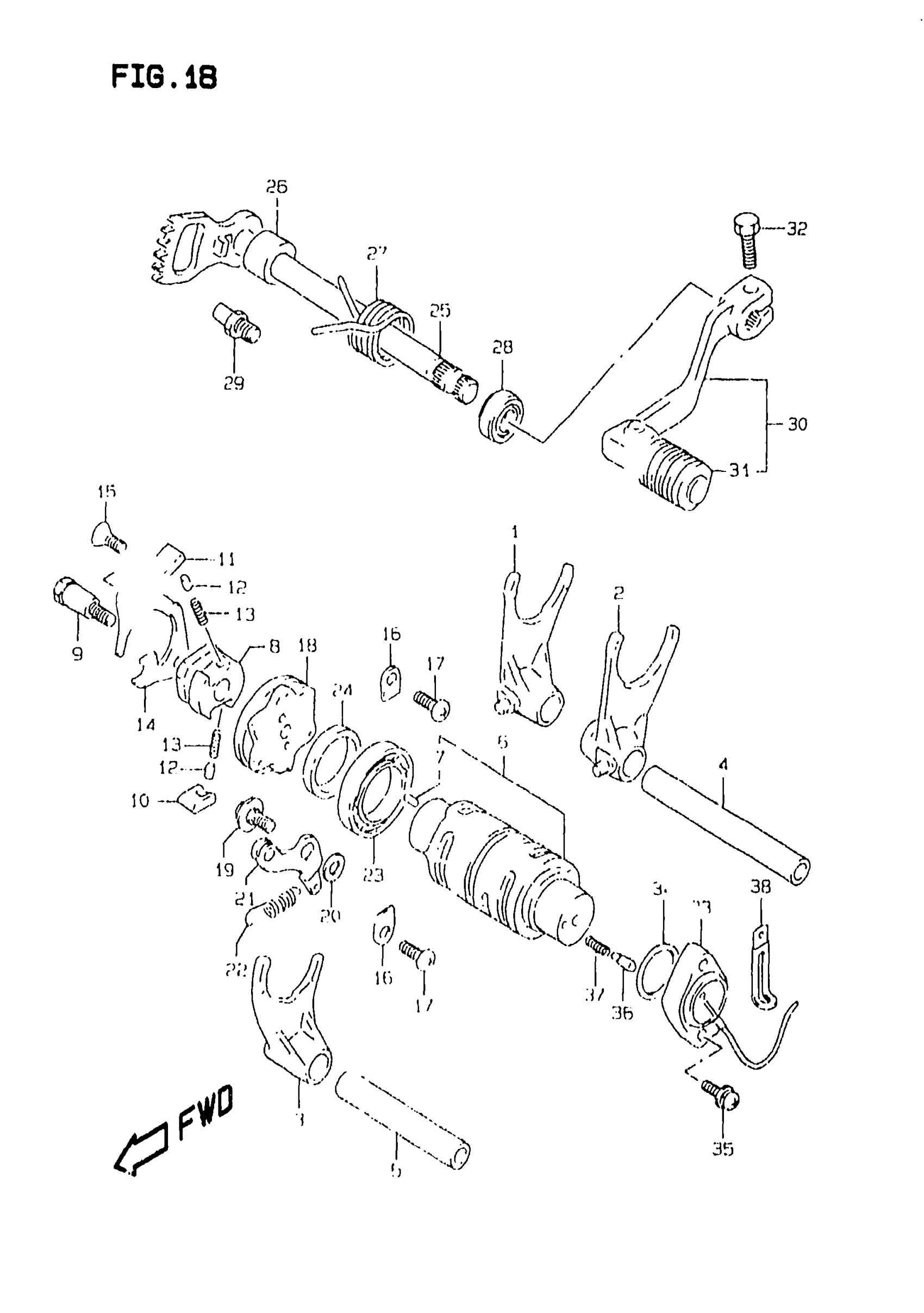

Suzuki DR350SE (1999) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, NO.1

25211-14D02

Unavailable

2

FORK, NO.2

25221-14D03

Unavailable

3

FORK, NO.3

25231-14D02

Unavailable

4

SHAFT, GEAR FORK NO.1 This part replaces 25411-27C00.

25411-37F20

Unavailable

5

SHAFT, NO.2 (L:70)

25421-14D00

Unavailable

6

CAM | Includes Item(s) 7

25310-14D01

Unavailable

7

PIN (4X13.8)

04221-04089

Unavailable

8

GEAR, GEAR SHIFT CAM DRIVEN | MODEL V This part replaces 25322-31302.

25322-31310

Unavailable

8

GEAR, GEAR SHIFT CAM DRIVEN | MODEL W/X

25322-31310

Unavailable

9

PIN, SHIFT CAM DRIVEN GEAR

25312-38A00

Unavailable

10

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

11

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

12

PIN

09261-05003

Unavailable

13

SPRING

09440-04003

Unavailable

14

LIFTER, PAWL

25331-14D00

Unavailable

15

SCREW This part replaces 02122-06123.

02122-0612A

Unavailable

16

RETAINER, SHIFT CAM BEARING

24741-21A00

Unavailable

17

SCREW This part replaces 02112-06123.

02112-0612A

Unavailable

18

PLATE, STOPPER

25380-14D01

Unavailable

19

BOLT, SHIFT CAM STOPPER

09111-06041

Unavailable

20

WASHER

08211-06141

Unavailable

21

STOPPER, CAM

25350-14D01

Unavailable

22

SPRING

09443-09026

Unavailable

23

BEARING

08113-69050

Unavailable

24

WASHER (25x32x5.3)

09160-25068

Unavailable

25

SHAFT, GEAR SHIFTING

25510-14D01

Unavailable

26

SPACER (12X20X15.3)

09180-12068

Unavailable

27

SPRING

09444-26004

Unavailable

28

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

29

STOPPER, ARM

25671-36A00

Unavailable

30

LEVER, GEAR SHIFTING | Includes Item(s) 31

25600-15D20

Unavailable

31

.RUBBER, GEAR SHIFT PEDAL

25652-03D00

Unavailable

32

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

Unavailable

33

BASE, NEUTRAL SWITCH

37720-47D00

Unavailable

34

O RING (D: 2: 4, ID:26.2 )

09280-26005

Unavailable

36

CONTACT

09209-05011

Unavailable

37

SPRING

09440-04010

Unavailable

38

CLAMP (L : 60) | MODEL V/W

09404-06429

Unavailable

38

CLAMP | MODEL X This part replaces 09404-06432.

09404-06039

Unavailable
