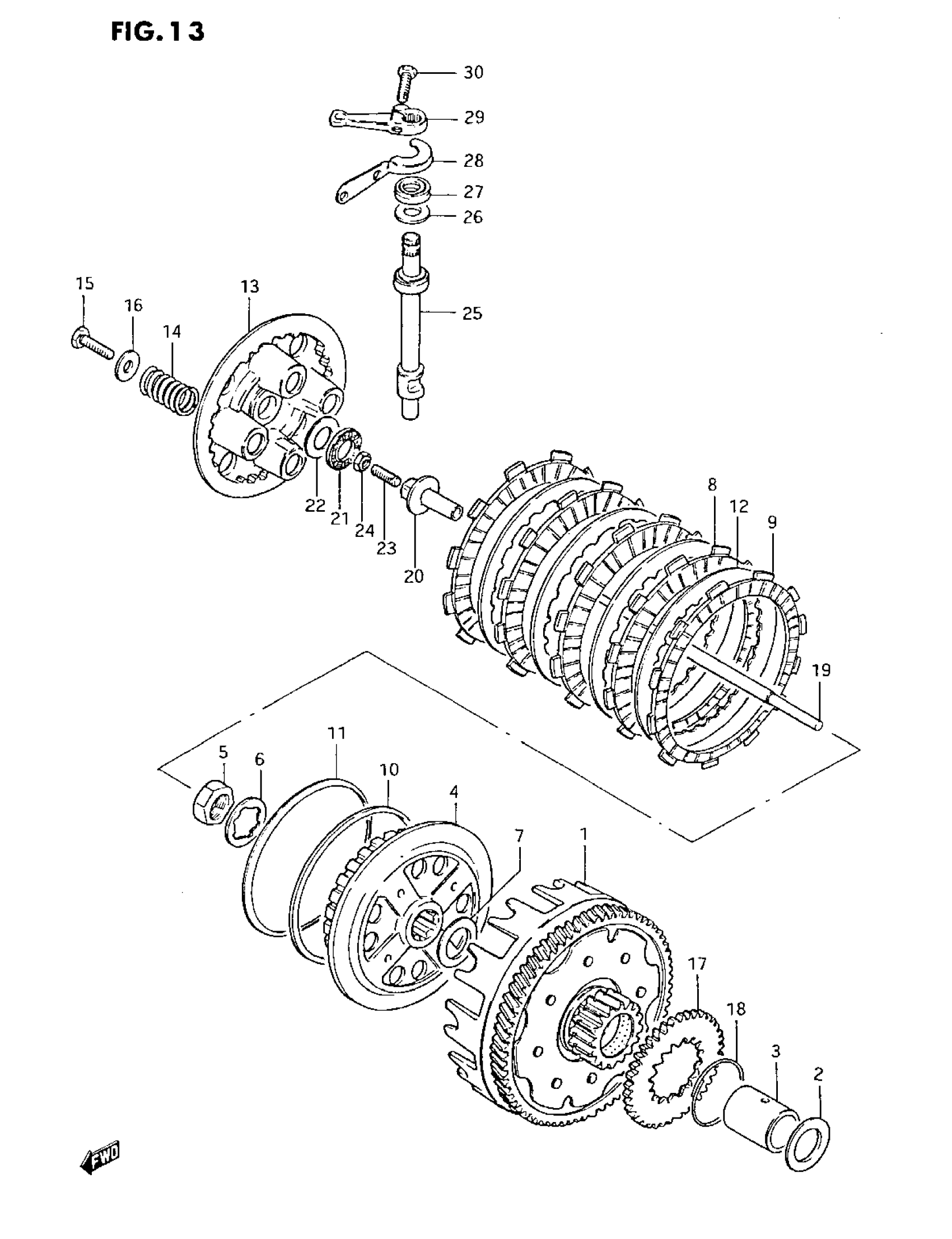

Suzuki DR250 (1985) CLUTCH Diagram
#
Description
Price
1
GEAR ASSY,PRI D This part replaces 21200-38200.
21200-38202
Unavailable
3
SPACER
09180-22024
Unavailable
4
HUB, CLUTCH SLEEVE This part replaces 21411-38200.
21411-38201
Unavailable
5
NUT
09140-22005
Unavailable
6
LOCK WASHER
09167-22010
Unavailable
8
PLATE, CLUTCH DRIVE NO.1 This part replaces 21441-40402.
21441-37400
Unavailable
9
PLATE, CLUTCH DRIVE NO.2 This part replaces 21442-37400.
21442-37401
Unavailable
10
SEAT, WAVE WASHER (T:1.4)
21471-37400
Unavailable
11
WAVE WASHER
09164-00004
Unavailable
12
PLATE, CLUTCH DRIVEN (T:1.6) This part replaces 21451-37400.
21451-14A00
Unavailable
13
DISK, CLUTCH PRESSURE This part replaces 21462-38200.
21462-27A00
Unavailable
14
SPRING This part replaces 09440-20010.
09440-20013
Unavailable
16
WASHER (6.5X20X1.6) This part replaces 09160-06020.
09160-06066
Unavailable
17
GEAR, ENGINE OIL PUMP DRIVE This part replaces 16321-38200.
16321-38210
Unavailable
18
CIRCLIP
09380-50001
Unavailable
19
ROD, PUSH
23110-38201
Unavailable
20
PIECE, CLUTCH PUSH This part replaces 23121-38200.
23121-38201
Unavailable
21
THRUST BEARING
09263-15003
Unavailable
22
WASHER, CLUTCH PUSH This part replaces 09160-15015.
09160-15045
Unavailable
23
SCREW
09134-06010
Unavailable
24
.NUT This part replaces 08310-22068.
08310-00067
Unavailable
25
CAM SHAFT
23122-38200
Unavailable
26
WASHER (14.5X22X1) This part replaces 09160-14003.
09160-14054
Unavailable
27
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
28
PLATE, OIL SEAL
23117-38300
Unavailable
29
ARM, RELEASE
23271-45400
Unavailable
30
BOLT This part replaces 01107-06208.
01500-06207
Unavailable
