2019 Suzuki DR200SL9 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2019 Suzuki DR200SL9, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

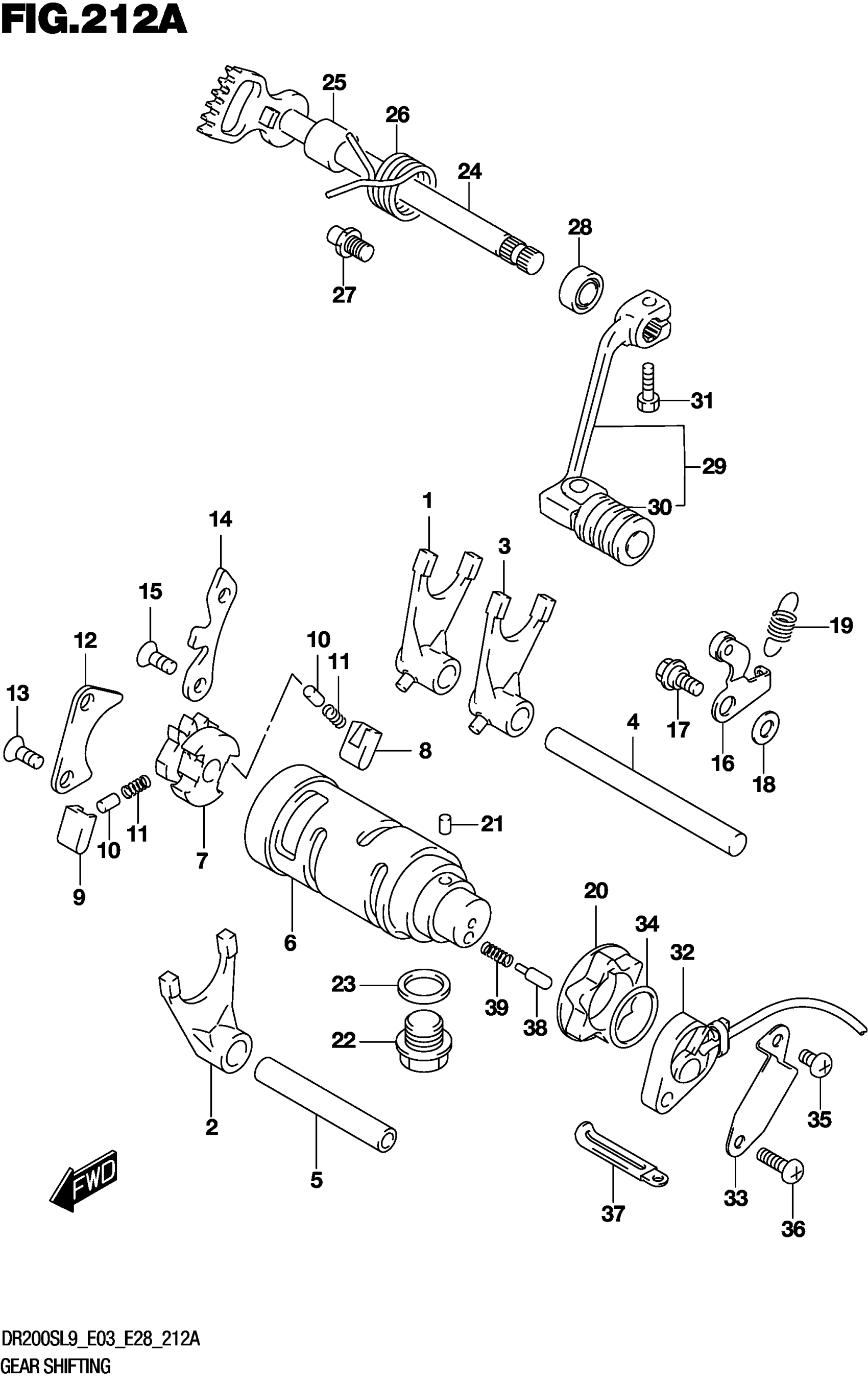

2019 Suzuki DR200SL9 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK

25211-42A02

1
Out of stock

2

FORK

25221-42A02

1
Out of stock

3

FORK

25231-42A02

1
Out of stock

4

SHAFT, GEAR SHIFT FORK (L:109

25411-16701

1
Out of stock

5

SHAFT, GEAR SHIFT FORK NO.2

25421-35420

1
Out of stock

6

CAM

25310-42A00

1
Out of stock

7

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

1
Out of stock

8

PAWL, GEAR SHIFT NO.1

25323-34201

1
Out of stock

9

PAWL, GEAR SHIFT NO.2

25324-34201

1
Out of stock

10

PIN (5X8)

09261-05003

2
Out of stock

11

SPRING

09440-04003

2
Out of stock

12

LIFTER, GR SHIFT POLE

25331-30001

1
Out of stock

13

SCREW (6X12)

09126-06011

2
Out of stock

14

GUIDE, GEAR SHIFT CAM

25341-05200

1
Out of stock

15

SCREW (6X12)

09126-06011

2
Out of stock

16

STOPPER

25350-42A01

1
Out of stock

17

BOLT (6X14.6)

09111-06054

1
Out of stock

18

WASHER

08211-06141

1
Out of stock

19

SPRING

09443-10036

1
Out of stock

20

PLATE

25381-04700

1
Out of stock

21

PIN

04221-04069

1
Out of stock

22

PLUG (14X12)

09247-14026

1

$3.63

In stock

23

GASKET (13.8X18.8X4.8)

09168-14002

1
Out of stock

24

SHAFT, GEAR SHIFTING

25510-05201

1
Out of stock

25

SPACER (12X20X15.3)

09180-12068

1
Out of stock

26

SPRING

09444-26023

1
Out of stock

27

STOPPER,GEAR SHIFT ARM

25671-01011

1
Out of stock

28

OIL SEAL (12X22X9)

09285-12006

1
Out of stock

29

LEVER ASSY

25600-42A00

1
Out of stock

30

.RUBBER, GEAR SHIFT PEDAL

25652-03D00

1
Out of stock

31

BOLT

01500-0620A

1
Out of stock

32

BASE ASSY

37720-42A30

1
Out of stock

33

PROTECTOR

37721-42A00

1
Out of stock

34

.O-RING (D:2.4,ID:21.8)

09280-22001

1
Out of stock

35

SCREW

02112-0508A

1
Out of stock

36

.SCREW

02112-0516A

1
Out of stock

37

CLAMP (L:45)

09404-06429

3
Out of stock

38

PIN (5X15.5)

09209-05011

1
Out of stock

39

SPRING

09440-04010

1
Out of stock
