FRAME (DR200SL5 E33)

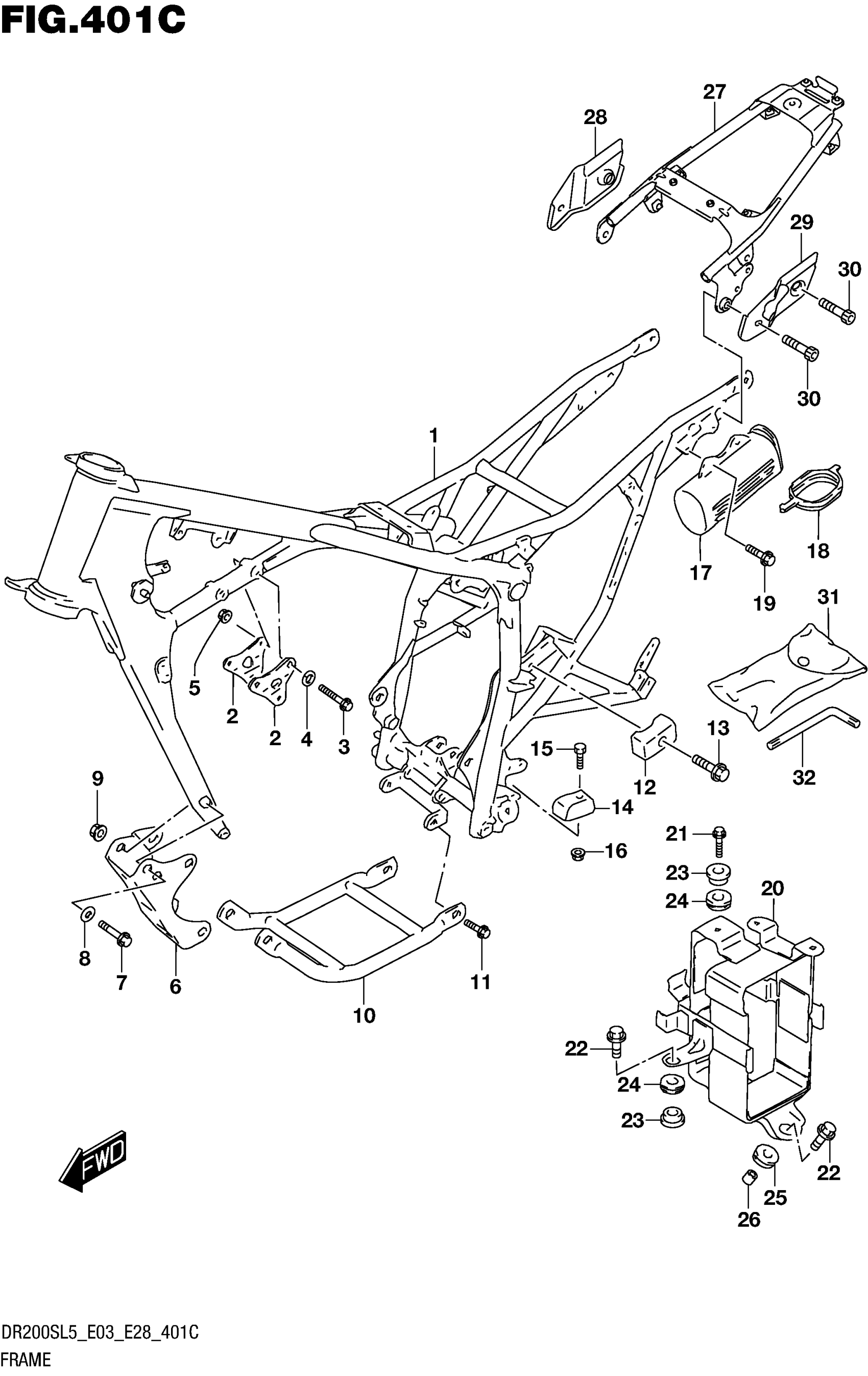

Suzuki DR200SL5 (2015) FRAME (DR200SL5 E33) Diagram
#
Description
Price
1
FRAME (GRAY)
41100-44AP0-YPT
Unavailable
2
PLATE, MOUNT UPPER (BLACK)
41991-42A00-291
Unavailable
3
BOLT (8X53)
09103-08332
Unavailable
5
NUT
08319-3108A
Unavailable
6
PLATE, MOUNT LOWER (GRAY)
41992-44AA1-YPT
Unavailable
7
BOLT (8X70) This part replaces 09103-08293.
09103-08569
Unavailable
9
NUT
08319-3108A
Unavailable
10
PROTECTOR, ENGINE (GRAY)
42510-44AA0-YPT
Unavailable
11
BOLT
01551-1016A
Unavailable
13
BOLT
01580-0635B
Unavailable
14
GUIDE, CHAIN LOWER
43912-42AA0
Unavailable
15
BOLT This part replaces 09128-06006.
09128-06057
Unavailable
16
NUT
08319-3106B
Unavailable
17
HOLDER, TOOL
41551-38201
Unavailable
18
CAP, TOOL HOLDER
41552-37210
Unavailable
20
HOLDER, BATTERY
41540-44AA0
Unavailable
21
BOLT, UPPER
01550-0620B
Unavailable
22
BOLT (6X25)
09116-06047
Unavailable
23
WASHER
09169-06065
Unavailable
24
CUSHION (8.5X20X8) This part replaces 09320-08021.
09320-08510
Unavailable
25
CUSHION | LH
09320-10501
Unavailable
26
SPACER (6.5X10X9) | LH
09180-06285
Unavailable
27
RAIL, SEAT
41200-49J00
Unavailable
28
PLATE, REAR FRAME, RH
42651-49J00
Unavailable
29
PLATE, REAR FRAME, LH
42661-49J00
Unavailable
30
BOLT
07130-0816B
Unavailable
31
TOOL ASSY This part replaces 09800-21022.
09800-21104
Unavailable
32
HEXAGON SPANNER, 5
09816-00059
Unavailable
