GEAR SHIFTING

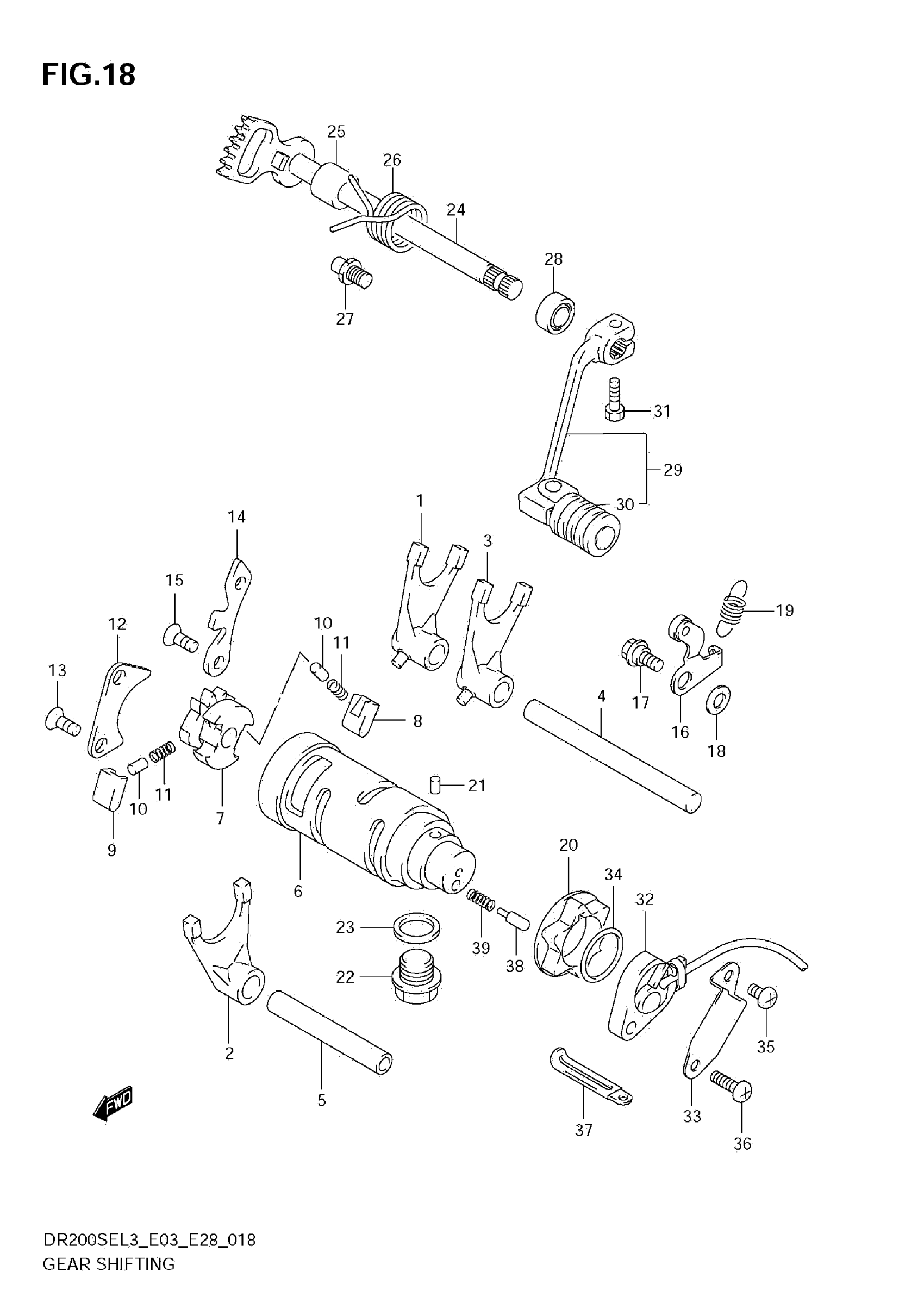

Suzuki DR200SE (2013) GEAR SHIFTING Diagram
#
1
FORK, GEAR SHIFT NO.1
25211-42A02
Unavailable
2
FORK, GEAR SHIFT NO.2
25221-42A02
Unavailable
3
FORK, GEAR SHIFT NO.3
25231-42A02
Unavailable
4
SHAFT, GEAR SHIFT FORK (L:109
25411-16701
Unavailable
5
SHAFT, GEAR SHIFT FORK NO.2
25421-35420
Unavailable
6
CAM, GEAR SHIFT
25310-42A00
Unavailable
7
GEAR, GEAR SHIFT CAM DRIVEN
25322-31310
Unavailable
8
PAWL, GEAR SHIFT NO.1
25323-34201
Unavailable
9
PAWL, GEAR SHIFT NO.2
25324-34201
Unavailable
10
PIN (5X8)
09261-05003
Unavailable
11
SPRING
09440-04003
Unavailable
12
LIFTER, GR SHIFT POLE
25331-30001
Unavailable
13
SCREW (6X12)
09126-06011
Unavailable
14
GUIDE, GEAR SHIFT CAM
25341-05200
Unavailable
15
SCREW (6X12)
09126-06011
Unavailable
16
STOPPER, GEAR SHIFT CAM
25350-42A01
Unavailable
17
BOLT (6X14.6)
09111-06054
Unavailable
18
WASHER
08211-06141
Unavailable
19
SPRING
09443-10036
Unavailable
20
PLATE, GEAR SHIFT CAM STOPPER
25381-04700
Unavailable
21
PIN
04221-04069
Unavailable
23
GASKET (13.8X18.8X4.8)
09168-14002
Unavailable
24
SHAFT, GEAR SHIFTING
25510-05201
Unavailable
25
SPACER (12X20X15.3)
09180-12068
Unavailable
26
SPRING
09444-26023
Unavailable
27
STOPPER, GEAR SHIFT ARM
25671-01011
Unavailable
28
OIL SEAL (12X22X9)
09285-12006
Unavailable
29
LEVER ASSY, GEAR SHIFT
25600-42A00
Unavailable
30
.RUBBER, GEAR SHIFT PEDAL
25652-03D00
Unavailable
31
BOLT
01500-0620A
Unavailable
32
BASE ASSY, NEUTRAL SWITCH
37720-42A30
Unavailable
33
PROTECTOR, GEAR SHIFT SWITCH
37721-42A00
Unavailable
34
.O-RING (D:2.4,ID:21.8)
09280-22001
Unavailable
35
SCREW
02112-0508A
Unavailable
36
.SCREW
02112-0516A
Unavailable
37
CLAMP (L:45)
09404-06429
Unavailable
38
PIN (5X15.5)
09209-05011
Unavailable
39
SPRING
09440-04010
Unavailable
