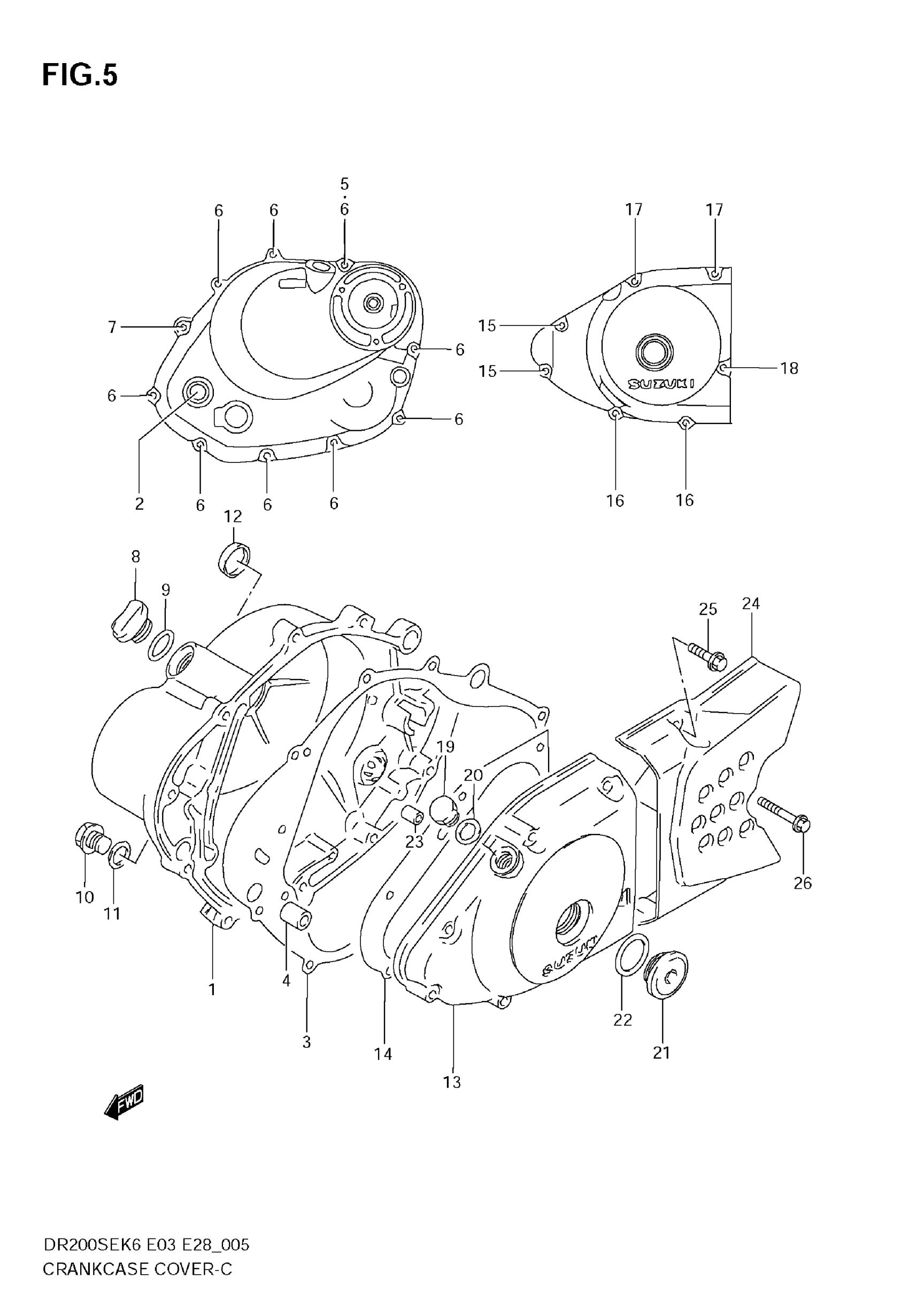

Suzuki DR200SE (2009) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH | Includes Item(s) 2

11340-42A30

Unavailable

2

.LENS, OIL LEVEL CHECK

11971-45010

Unavailable

3

.GASKET, CLUTCH COVER

11482-05211

Unavailable

4

KNOCK PIN

04211-13189

Unavailable

5

GASKET (5.8X13X1.2)

09168-06023

Unavailable

6

BOLT

01547-0630B

Unavailable

7

BOLT

01547-0645B

Unavailable

8

PLUG (20X10)

09259-20019

Unavailable

9

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

10

PLUG

09247-14026

$3.63

11

GASKET (13.8X18.8X0.4)

09168-14002

Unavailable

12

PLUG, CLUTCH COVER KICK

11342-12C51

Unavailable

13

COVER, MAGNETO

11351-42A30

Unavailable

14

GASKET, MAGNETO COVER

11483-05312

Unavailable

15

BOLT

01547-0630B

Unavailable

16

BOLT

01547-0635B

Unavailable

17

BOLT

01547-0640B

Unavailable

18

BOLT

01547-0650B

Unavailable

19

PLUG

09247-12104

Unavailable

20

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

21

PLUG

09259-26011

Unavailable

22

O RING (D:3.1,ID:22.7)

09280-22008

Unavailable

23

KNOCK PIN

04211-09129

Unavailable

24

COVER, ENGINE SPROCKET

11360-42A20

Unavailable

25

BOLT

01547-0625B

Unavailable

26

BOLT

01547-0635B

Unavailable
