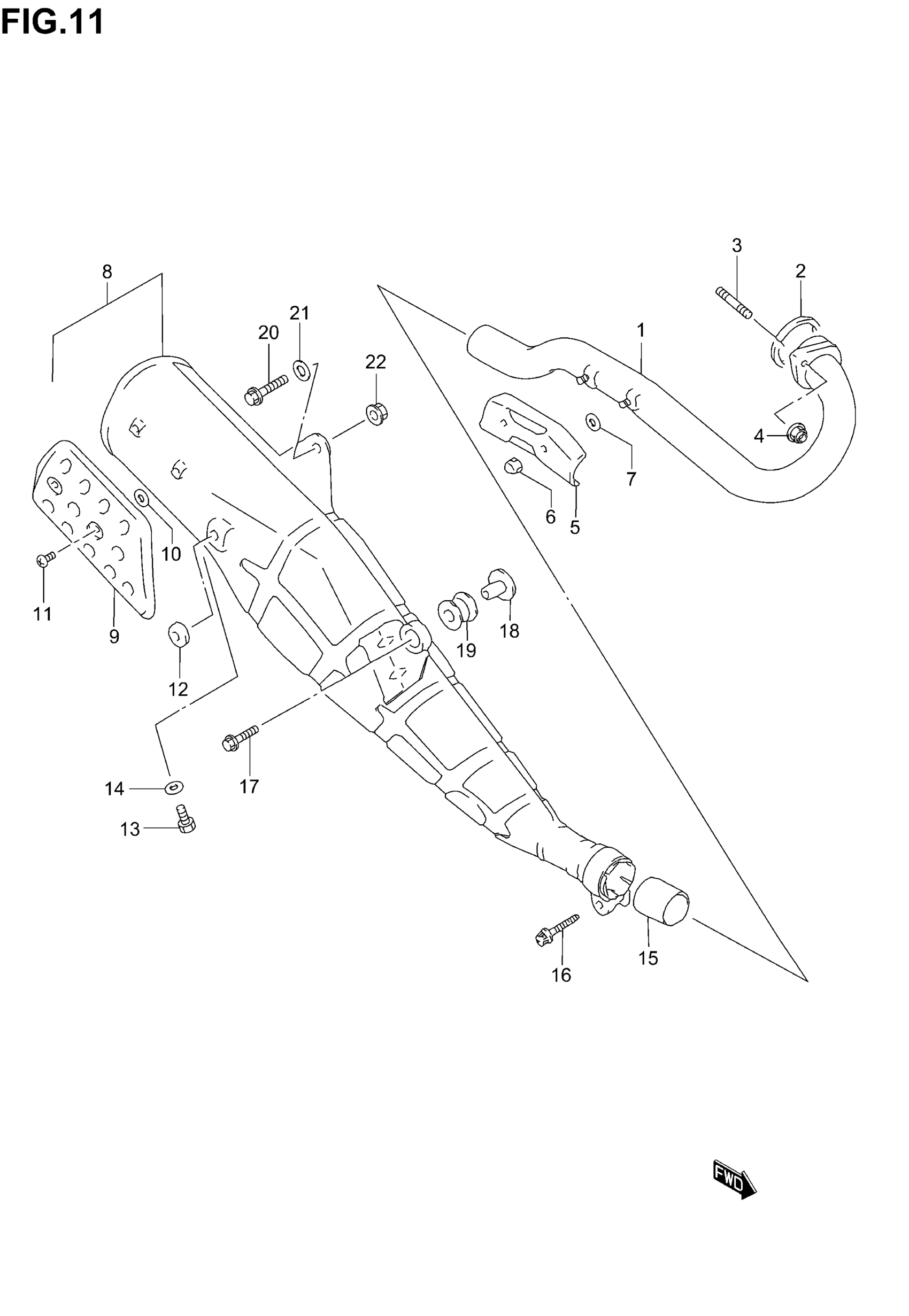

Suzuki DR200SE (2005) MUFFLER Diagram

#

Description
Price

1

PIPE, EXHAUST | MODEL K1/K2/K3 This part replaces 14150-42A21.

14150-42A22

Unavailable

1

PIPE, EXHAUST | MODEL K4/K5

14150-42A22

Unavailable

2

GASKET, EXHAUST PIPE

14181-42A00

Unavailable

3

BOLT,STUD This part replaces 01421-08258.

01421-0825A

Unavailable

4

NUT, EXH PIPE

09159-08067

Unavailable

5

COVER, EXHAUST PIPE

14186-42A20

Unavailable

6

NUT | MODEL K1/K2/K3

09159-06038

Unavailable

6

NUT | MODEL K4/K5

09145-06005

Unavailable

7

GASKET (6X16X1.4)

09168-06122

Unavailable

8

MUFFLER ASSY | MODEL K1/K2/K3 This part replaces 14301-42A60-H01.

14301-42A61-H01

Unavailable

8

MUFFLER ASSY | MODEL K4/K5; Includes Item(s) 9 - 14

14301-42A61-H01

Unavailable

9

COVER, MUFFLER

14781-42A20

Unavailable

10

GASKET (5.8X13X1.4)

09168-06120

Unavailable

11

SCREW (6X10)

09139-06076

Unavailable

12

CUSHION

09321-10007

Unavailable

13

PLUG, DRAIN

09247-12103

Unavailable

14

GASKET

09168-12002

Unavailable

15

GASKET, 2ND MUFFLER

14773-14202

Unavailable

16

BOLT This part replaces 07120-08353.

07120-0835B

Unavailable

17

BOLT (8X35)

09118-08080

Unavailable

18

SPACER (8.6X12X17.5)

09180-08151

Unavailable

19

CUSHION, EXHAUST SUPPORT This part replaces 09320-12032.

09320-12043

Unavailable

20

BOLT (8X35)

09103-08357

Unavailable

21

WASHER This part replaces 08322-01083.

08322-0108A

Unavailable
