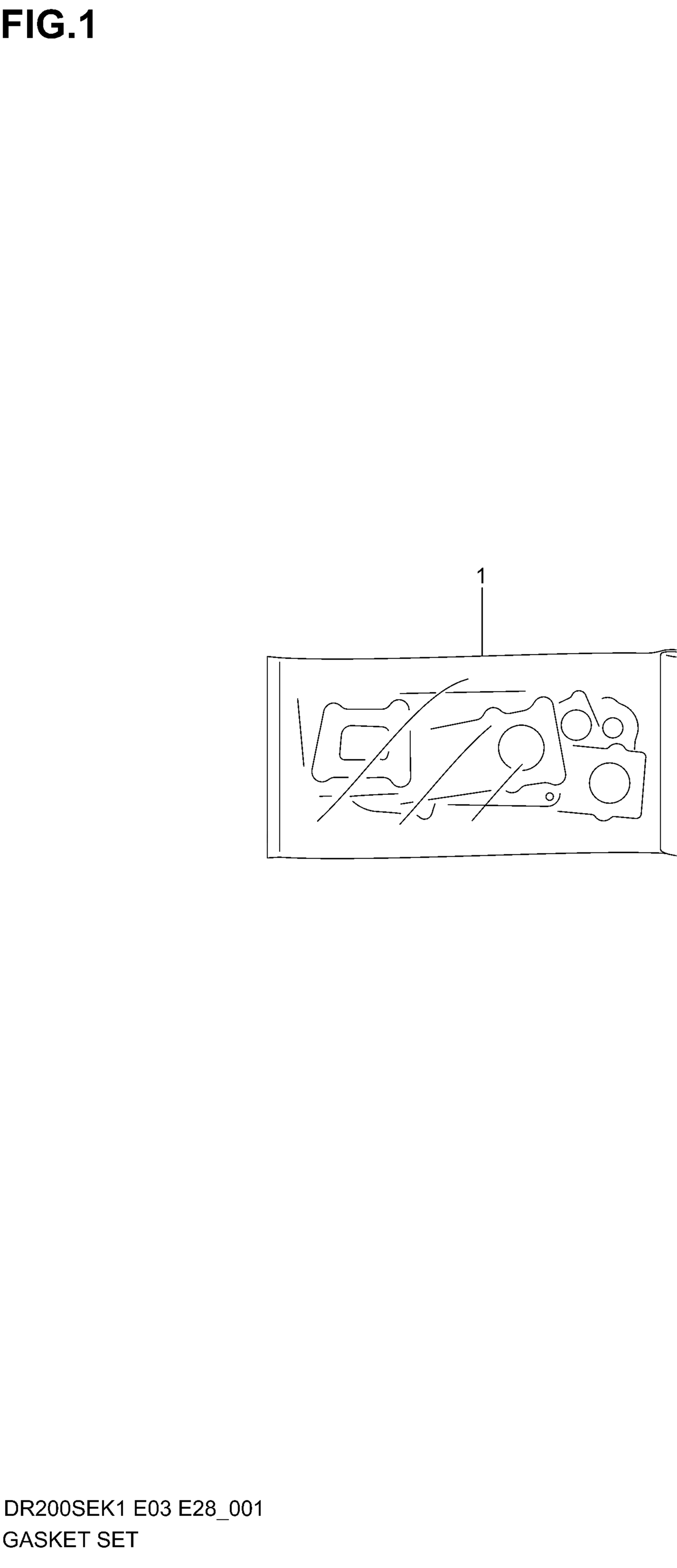

Suzuki DR200SE (2005) GASKET SET Diagram

#

Description
Price

1

GASKET SET | MODEL K1/K2/K3 OPT This part replaces 11400-42824.

11400-42825

Unavailable

1

GASKET SET | MODEL K4/K5 OPT; Includes Item(s) 2 - 21

11401-42830

Unavailable

2

GASKET, CYLINDER HEAD | NOT SHOWN

11141-18A00

Unavailable

3

GASKET, CYLINDER | NOT SHOWN MODEL K1/K2/K3 This part replaces 11241-42A01.

11241-42A10

Unavailable

3

GASKET, CYLINDER | NOT SHOWN MODEL K4/K5

11241-42A10

Unavailable

4

.GASKET, CLUTCH COVER | NOT SHOWN

11482-05211

Unavailable

5

GASKET, MAGNETO COVER | NOT SHOWN

11483-05312

Unavailable

6

.GASKET,TENSIONER ADJUSTER | NOT SHOWN

12837-19B10

Unavailable

7

GASKET, EXHAUST PIPE | NOT SHOWN

14181-42A00

Unavailable

8

O RING, FAIL SAFE SWITCH | NOT SHOWN MODEL K1/K2/K3

37941-33D00

Unavailable

9

GASKET (5.8X13X1.2) | NOT SHOWN

09168-06023

Unavailable

10

GASKET (8.2X14X1) | NOT SHOWN MODEL K1/K2/K3

09168-08016

Unavailable

11

GASKET (8.5X17X2.3) | NOT SHOWN

09168-08021

Unavailable

12

GASKET (14.1X18X1.5) | NOT SHOWN MODEL K1/K2/K3

09168-14004

Unavailable

12

GASKET (13.8X18.8X4.8) | NOT SHOWN MODEL K4/K5

09168-14002

Unavailable

13

.O RING (D:1.9,ID:8.6) | NOT SHOWN

09280-09005

Unavailable

14

O RING (D:1.9,ID:13.0) | NOT SHOWN

09280-13004

Unavailable

15

O RING (D:3.1,ID:16.8) | NOT SHOWN

09280-17003

Unavailable

16

O RING (D:2.5,ID:21) | NOT SHOWN

09280-21008

Unavailable

17

O RING (D:3.1,ID:22.7) | NOT SHOWN

09280-22008

Unavailable

18

.O RING (D:3,ID:29.5) | NOT SHOWN

09280-30001

Unavailable

19

O RING (D:1.9,ID:34.6) | NOT SHOWN

09280-35001

Unavailable

20

O RING (D:2.4,ID:52.6) | NOT SHOWN

09280-54001

Unavailable
