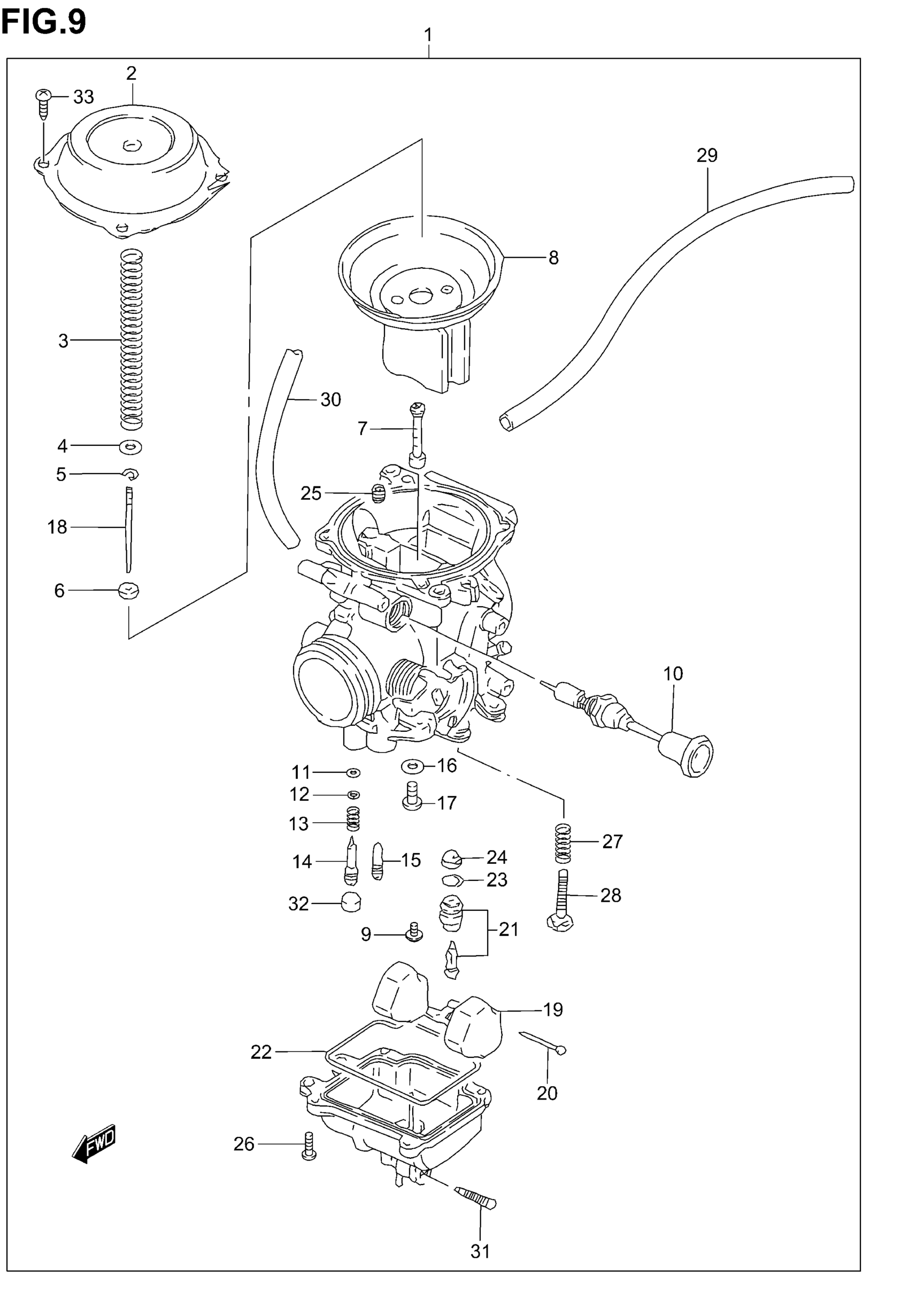

Suzuki DR200SE (2005) CARBURETOR Diagram

#

Description
Price

1

CARBURETOR ASSY | E3,E28 This part replaces 13200-42AC0.

13200-42AC2

Unavailable

1

CARBURETOR ASSY | E33; Includes Item(s) 2 - 33 This part replaces 13200-42AE0.

13200-42AE2

Unavailable

2

COVER

13502-42A00

$43.42

3

SPRING

13417-42A00

Unavailable

4

RING

13382-42A00

$4.46

5

CLIP, NEEDLE

13394-10010

$4.76

6

RING

13387-47010

$7.41

7

JET, NEEDLE (P-5M)

09494-00881

Unavailable

8

DIAPHRAGM ASSY This part replaces 13500-42A00.

13500-42A01

Unavailable

9

SCREW

13602-43410

$3.67

10

PLUNGER ASSY

13411-42A20

Unavailable

11

O-RING This part replaces 13295-29900.

13295-29901

Unavailable

12

WASHER

13291-29900

Unavailable

13

.SPRING (NT:45)

13268-47070

$4.33

14

SCREW, PILOT (1 1/2)

13279-47070

$13.33

15

JET, PILOT (35)

09492-35008

Unavailable

16

WASHER

13382-03110

$2.92

17

JET, MAIN (125)

09491-25010

Unavailable

18

NEEDLE, JET (5D77-1)

13383-42AC0

Unavailable

19

FLOAT

13250-42A00

$33.99

20

PIN, FLOAT

13254-92311

$2.41

21

VALVE ASSY, NEEDLE

13370-44500

$50.83

22

O RING, FLOAT CHAMBER

13251-42A00

$9.00

23

O RING

13374-35C00

$5.97

24

FILTER

13376-19F00

$10.26

25

JET, AIR (135)

09493-27001

Unavailable

27

SPRING

13268-37420

$6.00

28

ADJUSTER

13267-25D00

Unavailable

29

HOSE,5X10X600 | L:600!250 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

30

HOSE(4.5X8.5X60 | L:600!180 This part replaces 09355-45855-600.

09355-45001-600

Unavailable

32

PLUG

13281-05A00

Unavailable
