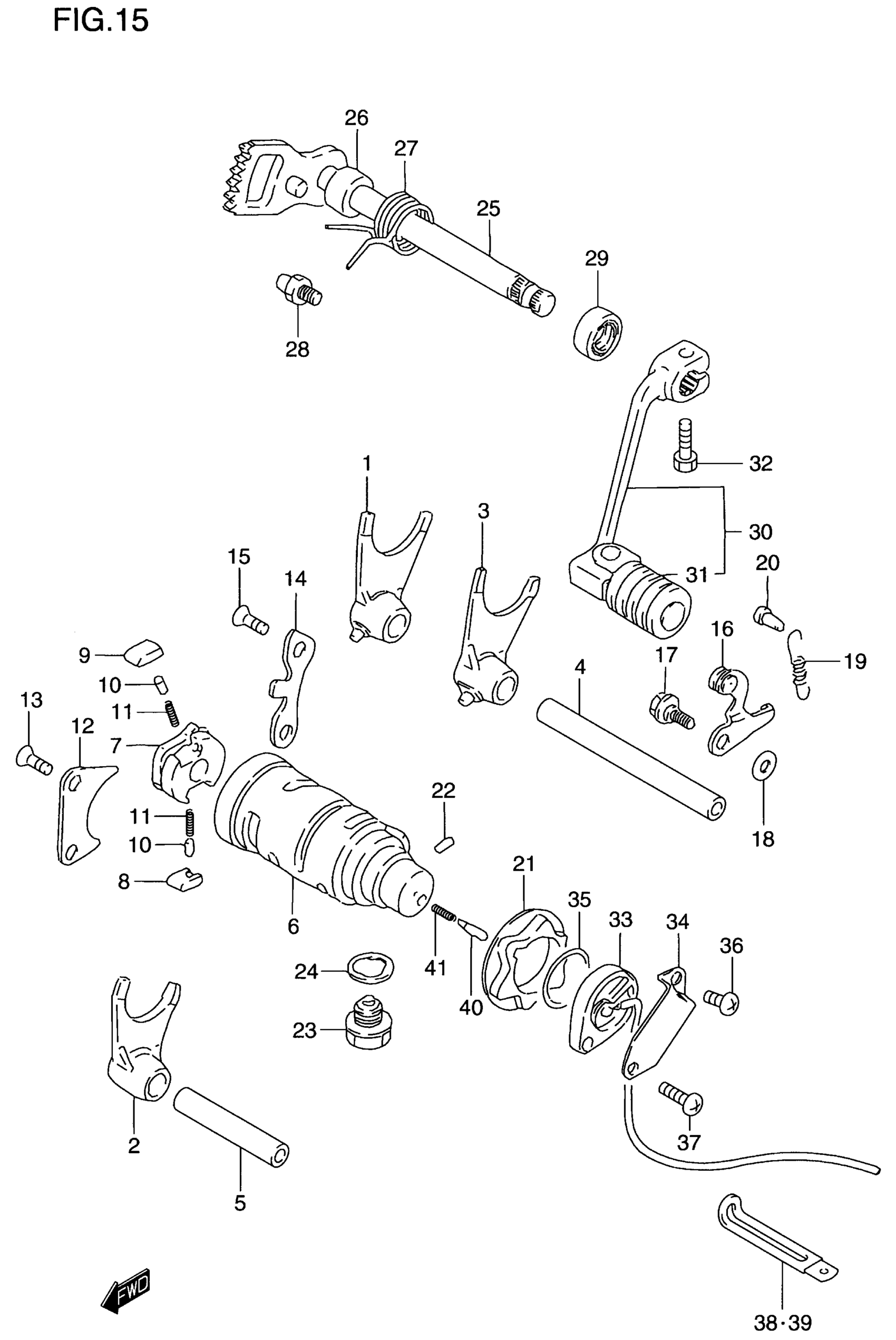

Suzuki DR200SE (2000) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFT NO.1 | MODEL T/V This part replaces 25211-42A01.

25211-42A02

Unavailable

1

FORK, GEAR SHIFT NO.1 | MODEL W/X/Y

25211-42A02

Unavailable

2

FORK, GEAR SHIFT NO.2 | MODEL T/V This part replaces 25221-42A01.

25221-42A02

Unavailable

2

FORK, GEAR SHIFT NO.2 | MODEL W/X/Y

25221-42A02

Unavailable

3

FORK, GEAR SHIFT NO.3 | MODEL T/V This part replaces 25231-42A01.

25231-42A02

Unavailable

3

FORK, GEAR SHIFT NO.3 | MODEL W/X/Y

25231-42A02

Unavailable

4

SHAFT, GEAR SHIFT FORK | MODEL T/V

25411-05201

Unavailable

4

SHAFT, GEAR SHIFT FORK (L:109 | MODEL W/X/Y

25411-16701

Unavailable

5

SHAFT, NO.1 | MODEL T/V/W/X This part replaces 25421-35403.

25421-35410

Unavailable

5

SHAFT, GEAR SHIFT FORK | MODEL Y

25421-35410

Unavailable

6

CAM, GEAR SHIFT

25310-42A00

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN | MODEL T This part replaces 25322-31301.

25322-31310

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN | MODEL V This part replaces 25322-31302.

25322-31310

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN | MODEL W/X/Y

25322-31310

Unavailable

8

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

9

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

10

ROLLER (5X8)

09261-05003

Unavailable

11

SPRING

09440-04003

Unavailable

12

LIFTER, GR SHIFT POLE

25331-30001

Unavailable

13

SCREW This part replaces 02122-06123.

02122-0612A

Unavailable

14

GUIDE, GEAR SHIFT CAM

25341-05200

Unavailable

15

SCREW This part replaces 02122-06123.

02122-0612A

Unavailable

16

STOPPER, GEAR SHIFT CAM This part replaces 25350-42A00.

25350-42A01

Unavailable

17

BOLT

09111-06054

Unavailable

18

WASHER

08211-06141

Unavailable

19

SPRING

09443-10036

Unavailable

20

HOOK

09223-04001

Unavailable

21

PLATE, GEAR SHIFT CAM STOPPER

25381-04700

Unavailable

22

PIN

04221-04069

Unavailable

24

GASKET (13.8X18.8X0.4)

09168-14002

Unavailable

25

SHAFT, GEAR SHIFTING

25510-05201

Unavailable

26

SPACER (12X20X15.3)

09180-12068

Unavailable

27

SPRING

09444-26023

Unavailable

28

STOPPER, ARM This part replaces 25671-01000.

25671-01011

Unavailable

29

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

30

LEVER ASSY, GEAR SHIFT | Includes Item(s) 31

25600-42A00

Unavailable

31

.RUBBER, GEAR SHIFT PEDAL

25652-03D00

Unavailable

32

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

Unavailable

33

BASE ASSY, NEUTRAL SWITCH

37720-42A30

Unavailable

34

PROTECTOR, GEAR SHIFT SWITCH

37721-42A00

Unavailable

35

.O-RING (D:2.4,ID:21.8)

09280-22001

Unavailable

36

SCREW This part replaces 02112-05083.

02112-0508A

Unavailable

37

.SCREW This part replaces 02112-05163.

02112-0516A

Unavailable

38

CLAMP (L:60)

09404-06429

Unavailable

39

CLAMP (L:60)

09404-06429

Unavailable

40

CONTACT

09209-05011

Unavailable

41

SPRING

09440-04010

Unavailable
