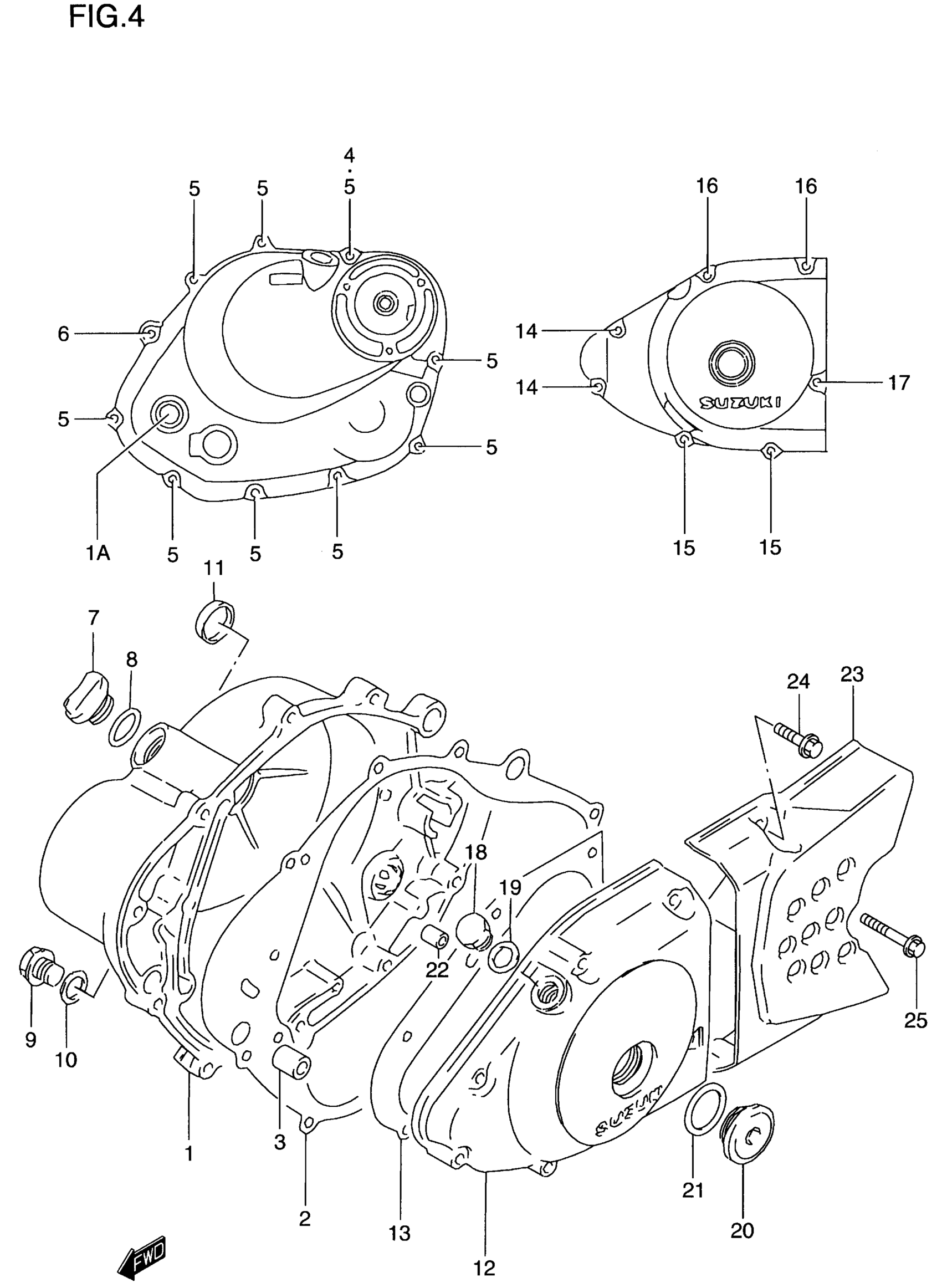

Suzuki DR200SE (2000) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH | Includes Item(s) 1A This part replaces 11340-42A20.

11340-42A30

Unavailable

1A

.LENS, OIL LEVEL CHECK

11971-45010

Unavailable

2

.GASKET, CLUTCH COVER

11482-05211

Unavailable

3

KNOCK PIN

04211-13189

Unavailable

4

GASKET (5.8X11X1.2) | ~E.NO.123280

09168-06024

Unavailable

4

GASKET (5.8X13X1.2) | E.NO.123281~

09168-06023

Unavailable

5

BOLT, FINAL GEAR CASE This part replaces 01547-06303.

01547-0630B

Unavailable

6

BOLT This part replaces 01547-06453.

01547-0645B

Unavailable

7

PLUG (20X10)

09259-20019

Unavailable

8

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

9

PLUG

09247-14026

$3.63

10

GASKET (13.8X18.8X0.4)

09168-14002

Unavailable

11

PLUG, CLUTCH COVER KICK

11342-12C51

Unavailable

12

COVER, MAGNETO This part replaces 11351-42A20.

11351-42A30

Unavailable

13

GASKET, MAGNETO COVER | MODEL T/V This part replaces 11483-05311.

11483-05312

Unavailable

13

GASKET, MAGNETO COVER | MODEL W/X/Y

11483-05312

Unavailable

14

BOLT, FINAL GEAR CASE This part replaces 01547-06303.

01547-0630B

Unavailable

15

BOLT, WATER PUMP This part replaces 01547-06353.

01547-0635B

Unavailable

16

BOLT This part replaces 01547-06403.

01547-0640B

Unavailable

17

BOLT This part replaces 01547-06503.

01547-0650B

Unavailable

18

PLUG

09247-12104

Unavailable

19

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

20

PLUG

09259-26011

Unavailable

21

O RING (D:3.1,ID:22.7)

09280-22008

Unavailable

22

KNOCK PIN

04211-09129

Unavailable

23

COVER, ENGINE SPROCKET

11360-42A20

Unavailable

24

BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.

01547-0625B

Unavailable

25

BOLT, WATER PUMP This part replaces 01547-06353.

01547-0635B

Unavailable
