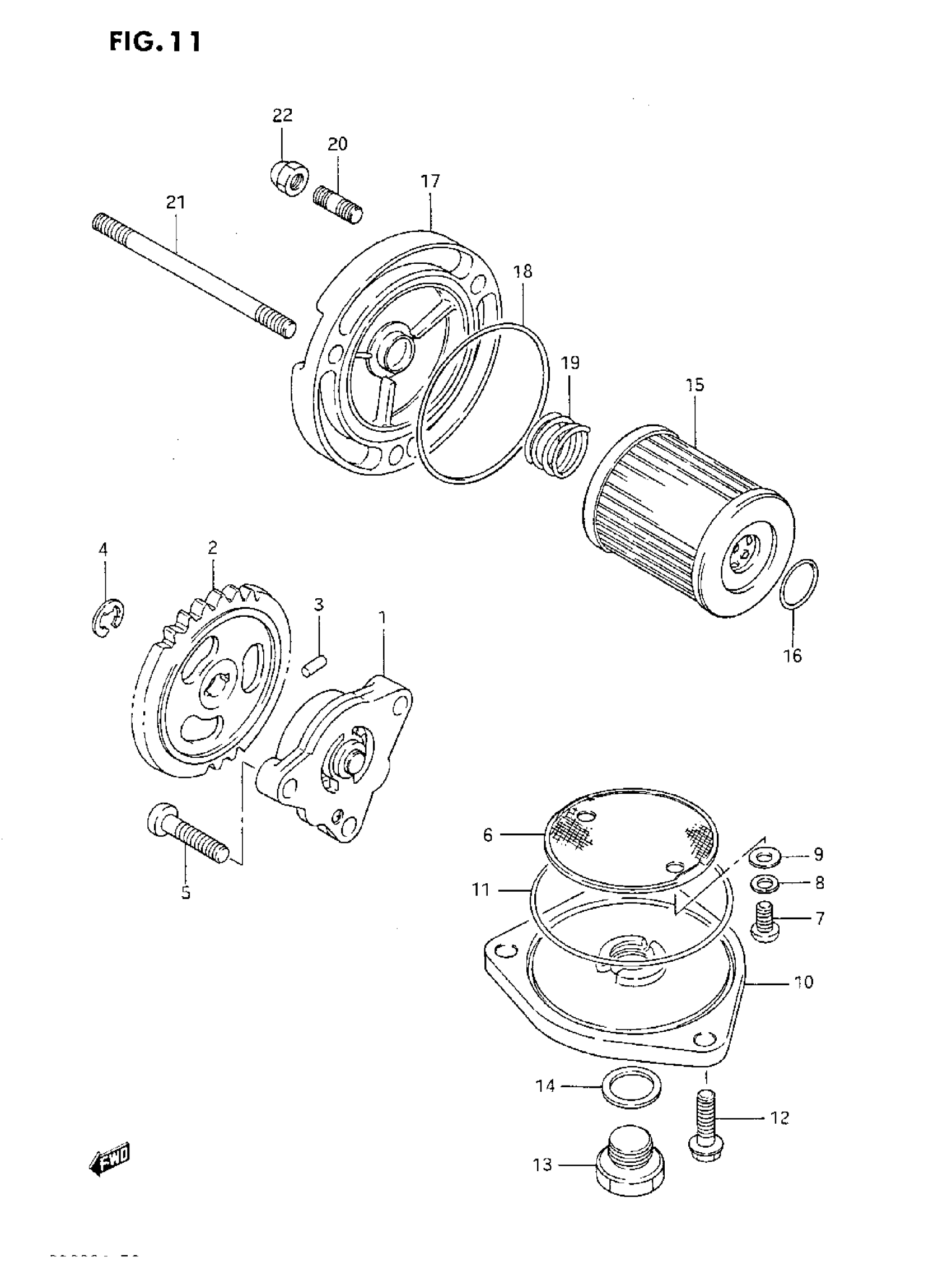

Suzuki DR200 (1987) OIL PUMP Diagram

#

Description
Price

1

PUMP ASSY, ENG OIL

16400-42A01

Unavailable

2

GEAR, OIL PUMP DRIVEN (NT:30) This part replaces 16331-42A00.

16331-04B00

Unavailable

3

PIN

09261-02008

$1.77

4

CIRCLIP This part replaces 08332-11068.

08332-1106A

Unavailable

5

SCREW This part replaces 02112-06256.

02112-0625A

Unavailable

6

STRAINER, ENGINE OIL

16520-05202

$5.95

8

LOCK WASHER This part replaces 08321-21056.

08321-0105A

Unavailable

10

CAP, OIL STR

16523-05200

$14.63

11

$3.08

12

BOLT

01547-06207

Unavailable

13

PLUG (MAGNETO) This part replaces 09247-14001.

09247-14002

Unavailable

14

GASKET

09168-14004

Unavailable

16

O-RING (D:1.9, ID:13)

09280-13004

Unavailable

17

CAP, OIL FILTER | MODEL G This part replaces 16512-42A00.

16512-42A20

Unavailable

17

CAP, OIL FILTER | MODEL H/J

16512-42A10

Unavailable

18

O-RING (D:2.4, ID:52 -6)

09280-54001

Unavailable

19

SPRING

09440-18002

Unavailable

20

STUD BOLT This part replaces 01421-06128.

09108-06128

Unavailable

21

STUD BOLT (L:90) This part replaces 01421-06908.

09108-06108

Unavailable
