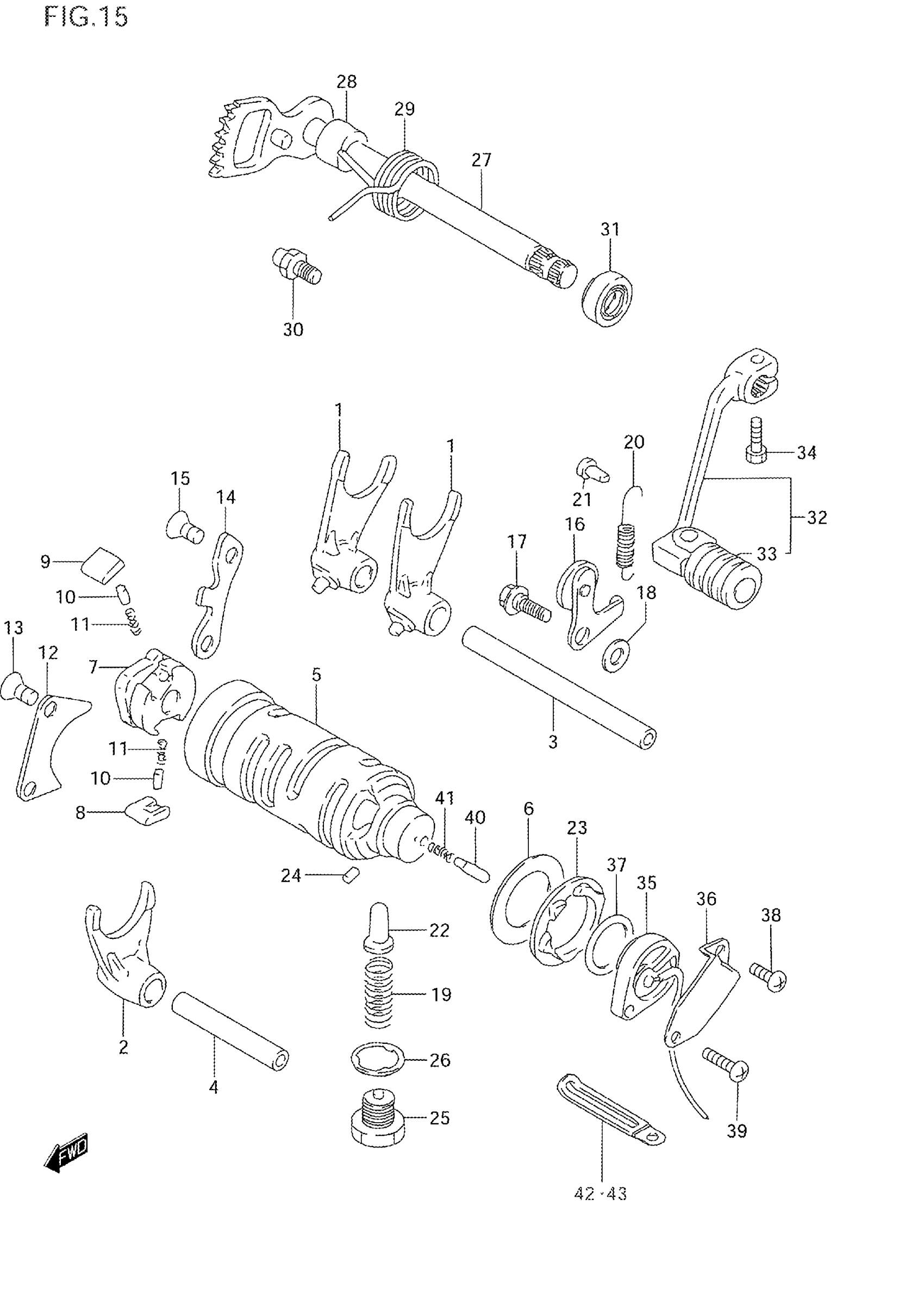

Suzuki DR125SE (1996) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFT NO.2

25221-08300

Unavailable

2

FORK, GEAR SHIFT NO.3

25231-05201

Unavailable

3

SHAFT, GEAR SHIFT FORK (L:109

25411-05201

Unavailable

4

SHAFT, NO.1 This part replaces 25421-35403.

25421-35410

Unavailable

5

CAM, GEAR SHIFT

25310-44A00

Unavailable

6

WASHER, SUB T/M DRIVE This part replaces 08211-25401.

09181-25251

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.

25322-31310

Unavailable

8

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

9

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

10

ROLLER (5X8)

09261-05003

Unavailable

11

SPRING

09440-04003

Unavailable

12

LIFTER, GR SHIFT POLE

25331-30001

Unavailable

13

SCREW This part replaces 02122-06123.

02122-0612A

Unavailable

14

GUIDE, GEAR SHIFT CAM

25341-05200

Unavailable

15

SCREW This part replaces 02122-06123.

02122-0612A

Unavailable

16

STOPPER, GEAR SHIFT CAM

25350-44A00

Unavailable

17

BOLT

09111-06054

Unavailable

18

WASHER

08211-06141

Unavailable

19

SPRING

09440-11014

Unavailable

20

SPRING

09443-08044

Unavailable

21

HOOK

09223-04001

Unavailable

22

STOPPER, GEAR SHIFT CAM NO.2

25351-30010

Unavailable

23

PLATE, GEAR SHIFT CAM STOPPER

25381-45400

Unavailable

24

PIN | MODEL R/S This part replaces 06211-04063.

04221-04069

Unavailable

24

PIN | MODEL T

04221-04069

Unavailable

25

PLUG

09247-14026

$3.63

26

GASKET (13.8X18.8X0.4)

09168-14002

Unavailable

27

SHAFT, GEAR SHIFTING

25510-05201

Unavailable

28

SPACER (12X20X15.3)

09180-12068

Unavailable

29

SPRING

09444-26001

Unavailable

30

STOPPER, ARM This part replaces 25671-01000.

25671-01011

Unavailable

31

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

32

LEVER ASSY, GEAR SHIFT | Includes Item(s) 33

25600-42A00

Unavailable

33

.RUBBER, GEAR SHIFT PEDAL

25652-03D00

Unavailable

34

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

Unavailable

35

BASE ASSY, NEUTRAL SWITCH

37720-42A30

Unavailable

36

PROTECTOR, GEAR SHIFT SWITCH

37721-42A00

Unavailable

37

.O-RING (D:2.4,ID:21.8)

09280-22001

Unavailable

38

SCREW This part replaces 02112-05083.

02112-0508A

Unavailable

39

.SCREW This part replaces 02112-05163.

02112-0516A

Unavailable

40

CONTACT

09209-05011

Unavailable

41

SPRING

09440-04010

Unavailable

42

CLAMP (L:60) This part replaces 09404-06422.

09404-06429

Unavailable

43

CLAMP This part replaces 09404-06402.

09404-06039

Unavailable

43

CLAMP (L:60)

09404-06429

Unavailable
