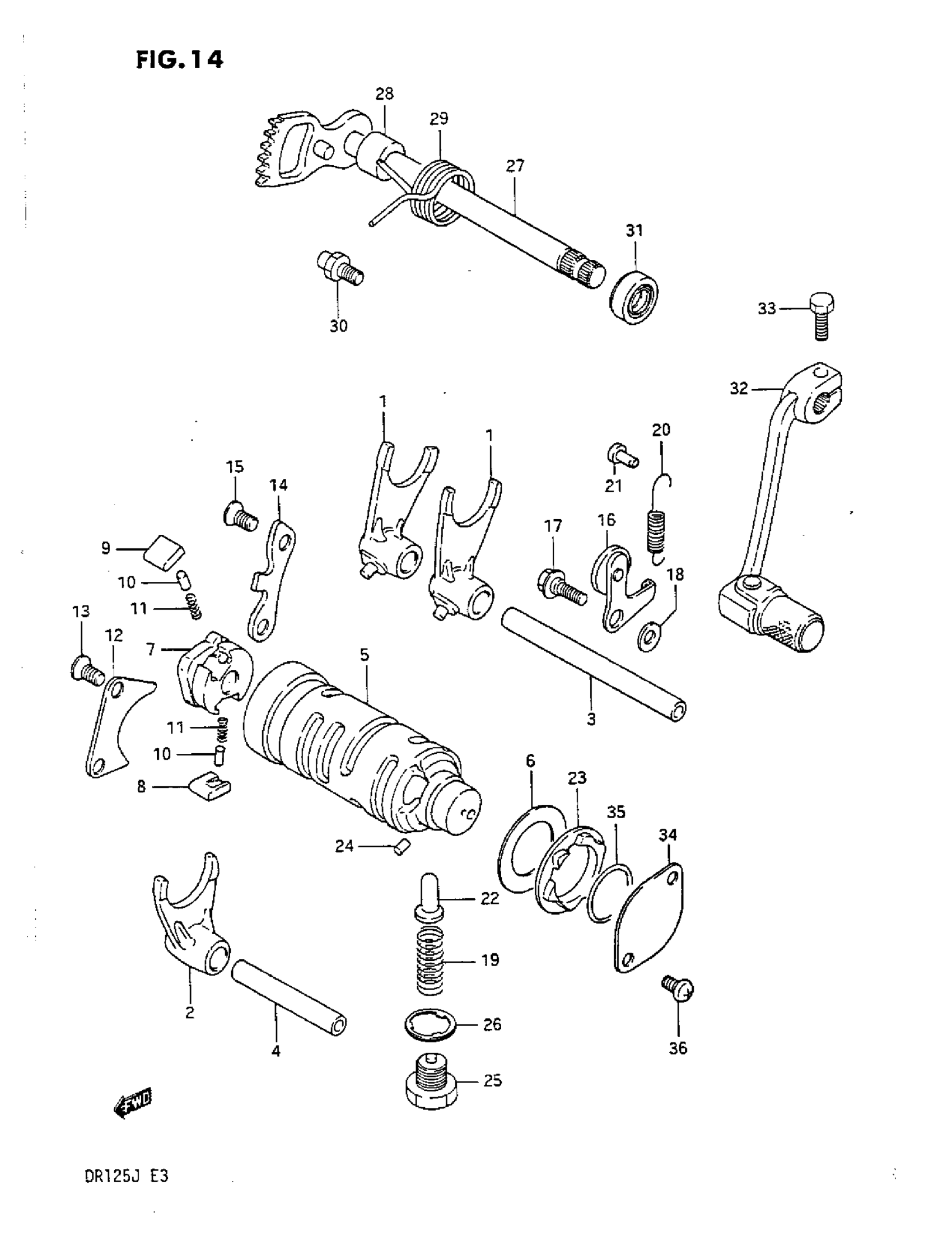

Suzuki DR125 (1987) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFT NO.2 This part replaces 25211-05200.

25221-08300

Unavailable

2

FORK, GEAR SHIFT NO.3

25231-05201

Unavailable

3

SHAFT, GEAR SHIFT FORK (L:109

25411-16701

Unavailable

4

SHAFT, NO.1 This part replaces 25421-35401.

25421-35410

Unavailable

5

CAM, GEAR SHIFTING

25310-44A00

Unavailable

6

WASHER, SUB T/M DRIVE This part replaces 08211-25401.

09181-25251

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.

25322-31310

Unavailable

8

PAWL, GEAR SHIFT NO.1 | MODEL H This part replaces 25323-34200.

25323-34201

Unavailable

8

PAWL, GEAR SHIFT NO.1 | MODEL J

25323-34201

Unavailable

9

PAWL, GEAR SHIFT NO.2 | MODEL H This part replaces 25324-34200.

25324-34201

Unavailable

9

PAWL, GEAR SHIFT NO.2 | MODEL J

25324-34201

Unavailable

10

PIN

09261-05003

Unavailable

11

SPRING

09440-04003

Unavailable

12

LIFTER, GR SHIFT POLE

25331-30001

Unavailable

13

SCREW This part replaces 02122-06128.

02122-06127

Unavailable

14

GUIDE, GEAR SHIFT CAM

25341-05200

Unavailable

15

SCREW This part replaces 02122-06128.

02122-06127

Unavailable

16

STOPPER, GEAR SHIFT CAM

25350-44A00

Unavailable

17

BOLT This part replaces 09111-06019.

09111-06054

Unavailable

18

WASHER

08211-06141

Unavailable

19

SPRING

09440-11014

Unavailable

20

SPRING

09443-08044

Unavailable

21

HOOK

09223-04001

Unavailable

22

STOPPER, GEAR SHIFT CAM NO.2

25351-30010

Unavailable

23

PLATE, GEAR SHIFT CAM STOPPER

25381-45400

Unavailable

24

PIN This part replaces 06211-04063.

04221-04069

Unavailable

26

WASHER

09168-14004

Unavailable

27

SHAFT, GEAR SHIFTING

25510-05201

Unavailable

28

SPACER (12X20X15.3)

09180-12068

Unavailable

29

SPRING

09444-26001

Unavailable

30

STOPPER, ARM This part replaces 25671-01000.

25671-01011

Unavailable

31

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

32

LEVER ASSY, GEAR SHIFT This part replaces 25600-37211.

25600-42A00

Unavailable

33

BOLT, GEAR SHIFT LINK This part replaces 09100-06100.

01500-0620A

Unavailable

34

CAP

11451-46000

Unavailable

35

O RING, FAIL SAFE SWITCH This part replaces 09280-22014.

37941-33D00

Unavailable
