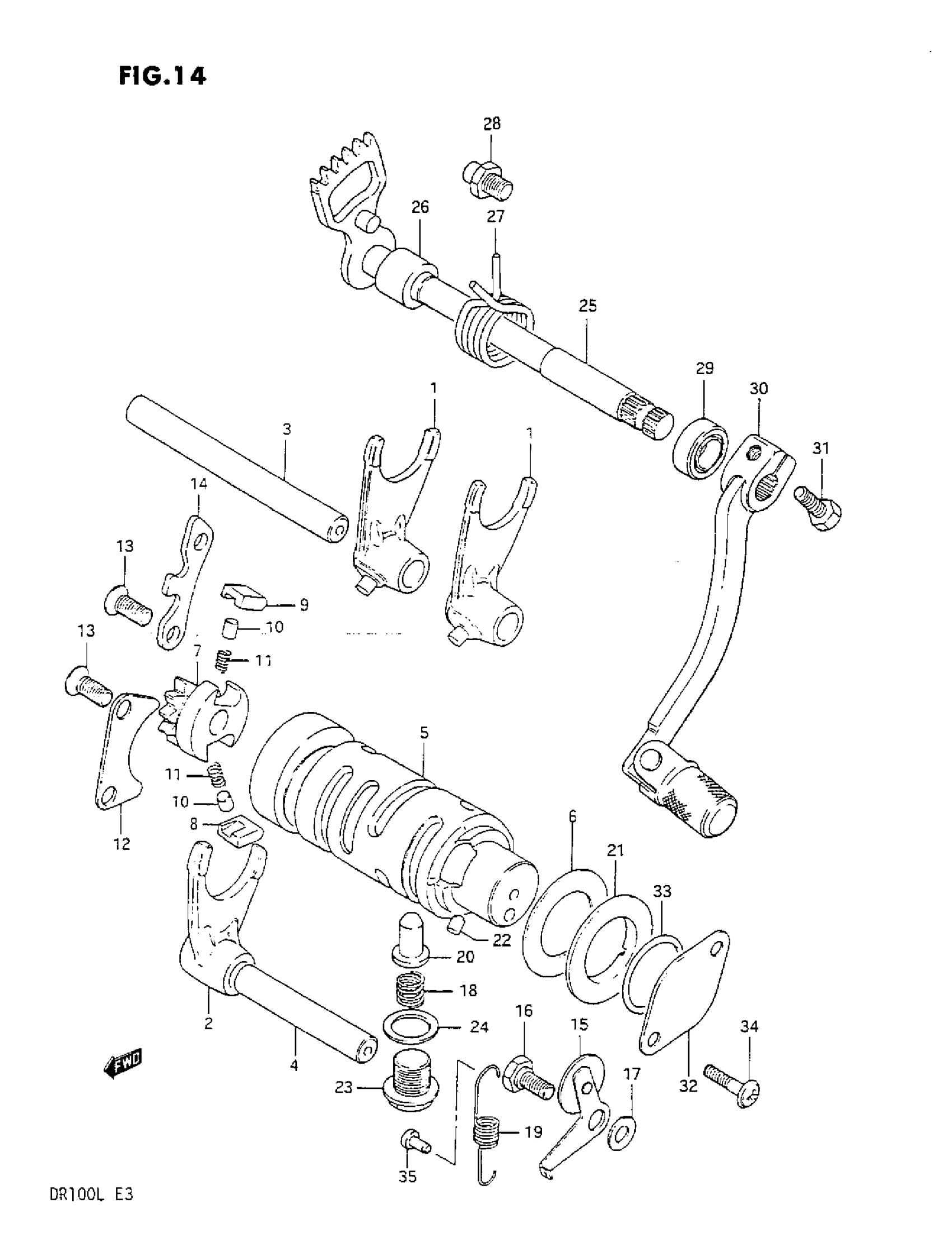

Suzuki DR100 (1987) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFT NO.2

25221-08300

Unavailable

2

FORK, GEAR SHIFT NO.3

25231-05201

Unavailable

3

SHAFT, GEAR SHIFT FORK (L:109

25411-16701

Unavailable

4

SHAFT, NO.1 This part replaces 25421-35401.

25421-35410

Unavailable

5

CAM, GEAR SHIFTING

25310-05200

Unavailable

6

WASHER, SUB T/M DRIVE This part replaces 08211-25401.

09181-25251

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.

25322-31310

Unavailable

8

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

9

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

10

PIN

09261-05003

Unavailable

11

SPRING

09440-04003

Unavailable

12

LIFTER, GR SHIFT POLE

25331-30001

Unavailable

13

SCREW This part replaces 02122-06128.

02122-06127

Unavailable

14

GUIDE, GEAR SHIFT CAM

25341-05200

Unavailable

15

STOPPER, CAM | MODEL F

25350-05200

Unavailable

15

STOPPER, GEAR SHIFT CAM | MODEL G/H/J/K/L

25350-44A00

Unavailable

16

BOLT This part replaces 09111-06019.

09111-06054

Unavailable

17

WASHER

08211-06141

Unavailable

18

SPRING

09440-11016

Unavailable

19

SPRING | MODEL F

09443-08012

Unavailable

19

SPRING | MODEL G/H/J/K/L

09443-08044

Unavailable

20

STOPPER, GEAR SHIFT CAM NO.2

25351-30010

Unavailable

21

PLATE, GEAR SHIFT CAM STOPPER

25381-45400

Unavailable

22

PIN This part replaces 06211-04063.

04221-04069

Unavailable

24

WASHER

09168-14004

Unavailable

25

SHAFT, GEAR SHIFTING

25510-05201

Unavailable

26

SPACER (12X20X15.3)

09180-12068

Unavailable

27

SPRING

09444-26013

Unavailable

28

STOPPER, ARM This part replaces 25671-01000.

25671-01011

Unavailable

29

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

30

LEVER ASSY, GEAR SHIFTING

25600-05221

Unavailable

31

BOLT, GEAR SHIFT LINK This part replaces 09100-06100.

01500-0620A

Unavailable

32

CAP

11451-46000

Unavailable

33

O RING (D:2.4,ID:26.2) This part replaces 09280-26003.

09280-26005

Unavailable

34

SCREW

02112-05087

$1.55

35

HOOK

09223-04001

Unavailable
