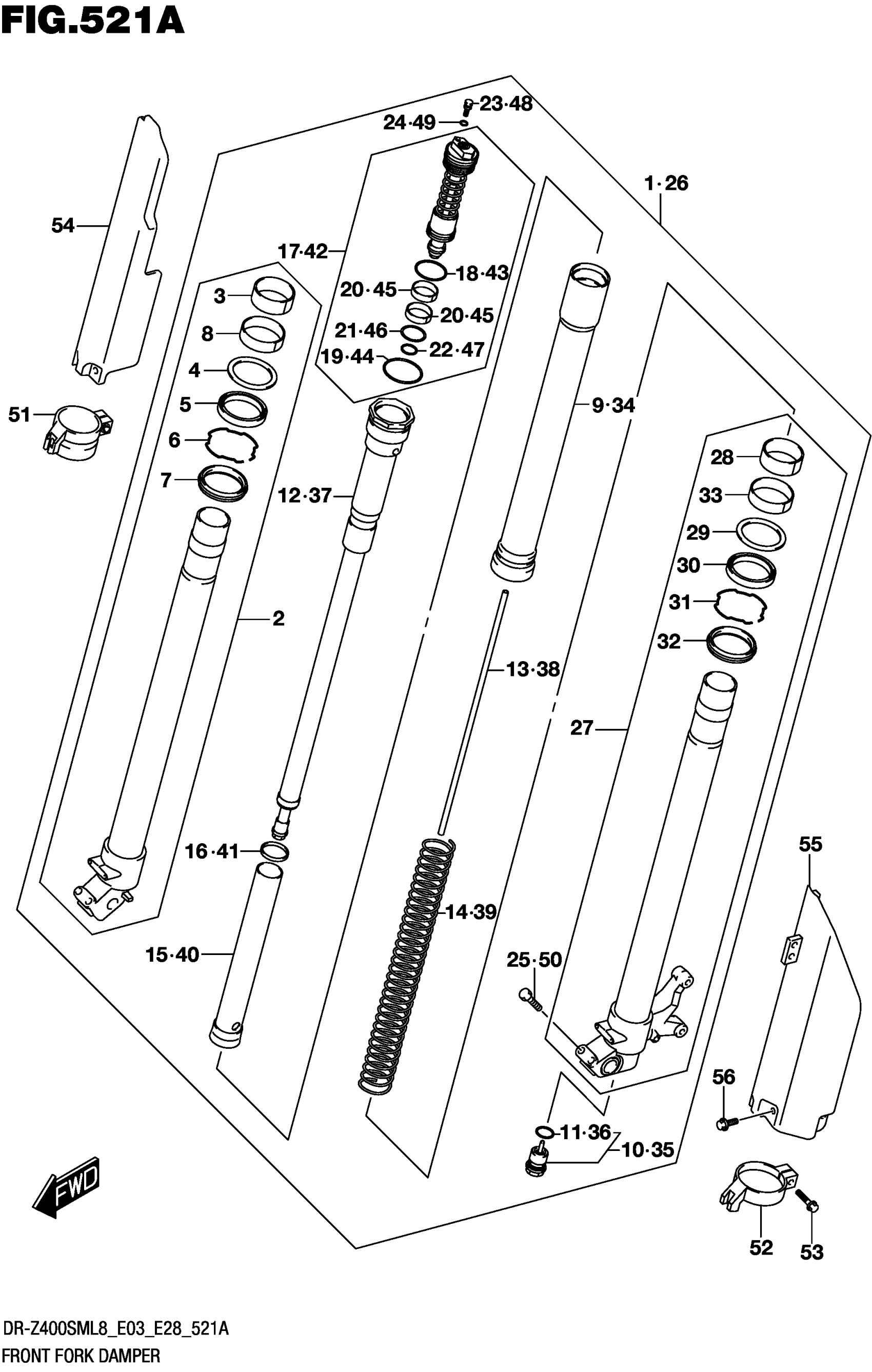

2018 Suzuki DR-Z400SML8 Front Fork Damper Diagram

← All diagrams

Find the part on the Front Fork Damper diagram for your 2018 Suzuki DR-Z400SML8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Suzuki DR-Z400SML8 Front Fork Damper Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DAMPER ASSY FR FORK R

51103-29F70

1
Out of stock

2

.TUBE INNER R

51110-29F70

1

$929.18

In stock

3

..BUSH GUIDE

51167-36F00

1

$26.92

In stock

4

..SPACER SEAL

51158-36F00

1

$10.58

In stock

5

..SEAL OIL

51153-37F80

1

$29.39

In stock

6

1

$5.33

In stock

7

..SEAL DUST

51173-37F80

1

$26.50

In stock

8

..BUSH SLIDE

51121-36F00

1

$31.18

In stock

9

.TUBE OUTER R

51130-29F70

1
Out of stock

10

.BOLT CENTER

51170-37F70

1

$248.52

In stock

11

..O RING

51177-36E20

1

$5.43

In stock

12

.DAMPER

51190-29F70

1
Out of stock

13

.ROD PUSH

51191-29F70

1
Out of stock

14

.SPRING FR

51171-29F70

1
Out of stock

15

.COLLAR SPRING

51198-37F70

1

$86.01

In stock

16

.SPRING SEAT

51178-29F70

1
Out of stock

17

.BOLT FORK

51351-29F70

1

$397.75

In stock

18

.O RING

51117-37F80

1
Out of stock

19

..O RING

51118-37F80

1
Out of stock

20

2

$17.18

In stock

21

..O RING

51174-36E40

1

$5.63

In stock

22

..O RING

51175-36E20

1

$5.83

In stock

23

..BOLT,PLUG

51357-36F20

1

$15.77

In stock

24

...O-RING

51358-28E30

1

$4.83

In stock

25

.BOLT

51166-35F00

2

$7.47

In stock

26

DAMPER ASSY FR FORK L

51104-29F70

1
Out of stock

27

.TUBE INNER L

51120-29F70

1
Out of stock

28

..BUSH GUIDE

51167-36F00

1

$26.92

In stock

29

..SPACER SEAL

51158-36F00

1

$10.58

In stock

30

..SEAL OIL

51153-37F80

1

$29.39

In stock

31

1

$5.33

In stock

32

..SEAL DUST

51173-37F80

1

$26.50

In stock

33

..BUSH SLIDE

51121-36F00

1

$31.18

In stock

34

.TUBE OUTER R

51130-29F70

1
Out of stock

35

.BOLT CENTER

51170-37F70

1

$248.52

In stock

36

..O RING

51177-36E20

1

$5.43

In stock

37

.DAMPER

51190-29F70

1
Out of stock

38

.ROD PUSH

51191-29F70

1
Out of stock

39

.SPRING FR

51171-29F70

1
Out of stock

40

.COLLAR SPRING

51198-37F70

1

$86.01

In stock

41

.SPRING SEAT

51178-29F70

1
Out of stock

42

.BOLT FORK

51351-29F70

1

$397.75

In stock

43

.O RING

51117-37F80

1
Out of stock

44

..O RING

51118-37F80

1
Out of stock

45

2

$17.18

In stock

46

..O RING

51174-36E40

1

$5.63

In stock

47

..O RING

51175-36E20

1

$5.83

In stock

48

..BOLT,PLUG

51357-36F20

1

$15.77

In stock

49

...O-RING

51358-28E30

1

$4.83

In stock

50

.BOLT

51166-35F00

2

$7.47

In stock

51

GUIDE PROTECTOR R

51220-36E61

1

$66.48

In stock

52

GUIDE PROTECTOR L

51210-36E61

1

$66.48

In stock

53

BOLT

01547-06207

2
Out of stock

54

PROTECTOR FR FORK R (BLACK)

51501-29F70-019

1

$167.05

In stock

55

PROTECTOR FR FORK L (BLACK)

51511-29F70-019

1

$170.22

In stock

56

BOLT (6X10)

09103-06256

6

$2.62

In stock
