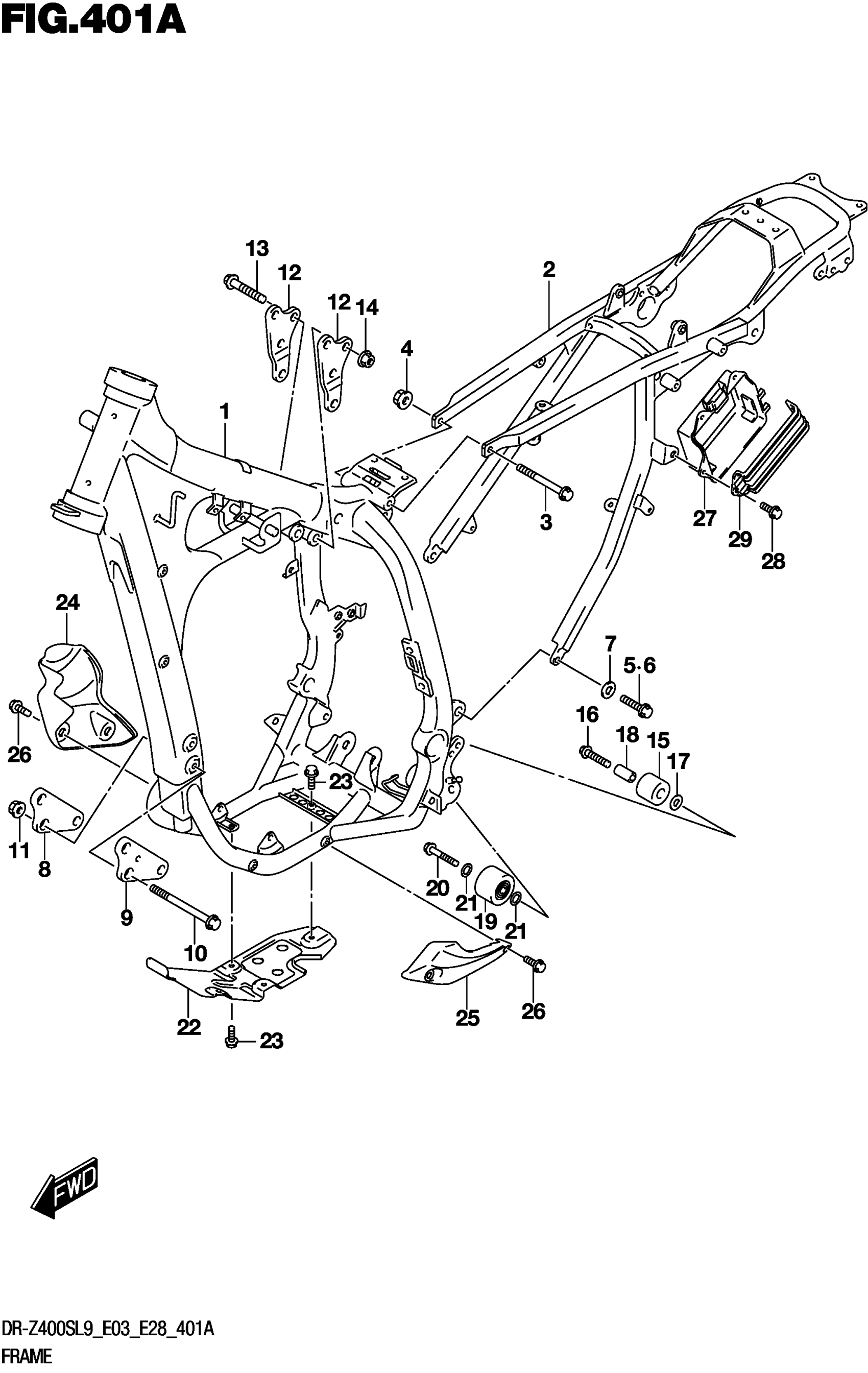

Suzuki DR-Z400SL9 (2019) FRAME Diagram

#

Description
Price

1

FRAME (GLAY)

41100-29F90-YPT

Unavailable

2

RAIL SEAT

41200-29F70

Unavailable

3

BOLT (8X115)

09103-08098

Unavailable

4

NUT

08319-3108A

Unavailable

5

BOLT (8X18)

09104-08035

Unavailable

6

BOLT (8X20)

09103-08364

Unavailable

7

WASHER (8.5X18X2.0)

09160-08120

Unavailable

8

PLATE ENG MTG FRONT

41911-29F20

Unavailable

9

PLATE ENG MTG FRONT L

41911-29F30

Unavailable

10

BOLT (8X90)

09103-08550

Unavailable

11

NUT

08319-3108A

Unavailable

12

PLATE HEAD MTG RR

41993-29F10

Unavailable

13

BOLT (8X50)

09103-08081

Unavailable

14

NUT

08319-3108A

Unavailable

15

ROLLER CHAIN CONTROL UPR

43911-13E00

Unavailable

16

BOLT (8X41)

09103-08083

Unavailable

17

WASHER

08211-08201

Unavailable

18

SPACER (8.6X12.2X26.5)

09180-08215

Unavailable

19

ROLLER CHAIN

43910-27C11

Unavailable

20

BOLT (8X41)

09103-08083

Unavailable

21

SHIM (8X12X1)

09181-08111

Unavailable

22

PROTECTOR ENGINE

42510-29F00

Unavailable

23

BOLT

01550-0612A

Unavailable

24

GUARD WATER PUMP

42521-29F00

Unavailable

25

GUARD, MAG COVE This part replaces 42531-29F00.

42530-29810

Unavailable

26

BOLT (8X16.5)

09111-08087

Unavailable

27

HOLDER BATTERY

41541-29F00

Unavailable

28

BOLT (6X17.8)

09111-06072

Unavailable

29

BAND BATTERY HOLDER

41561-29F00

Unavailable
