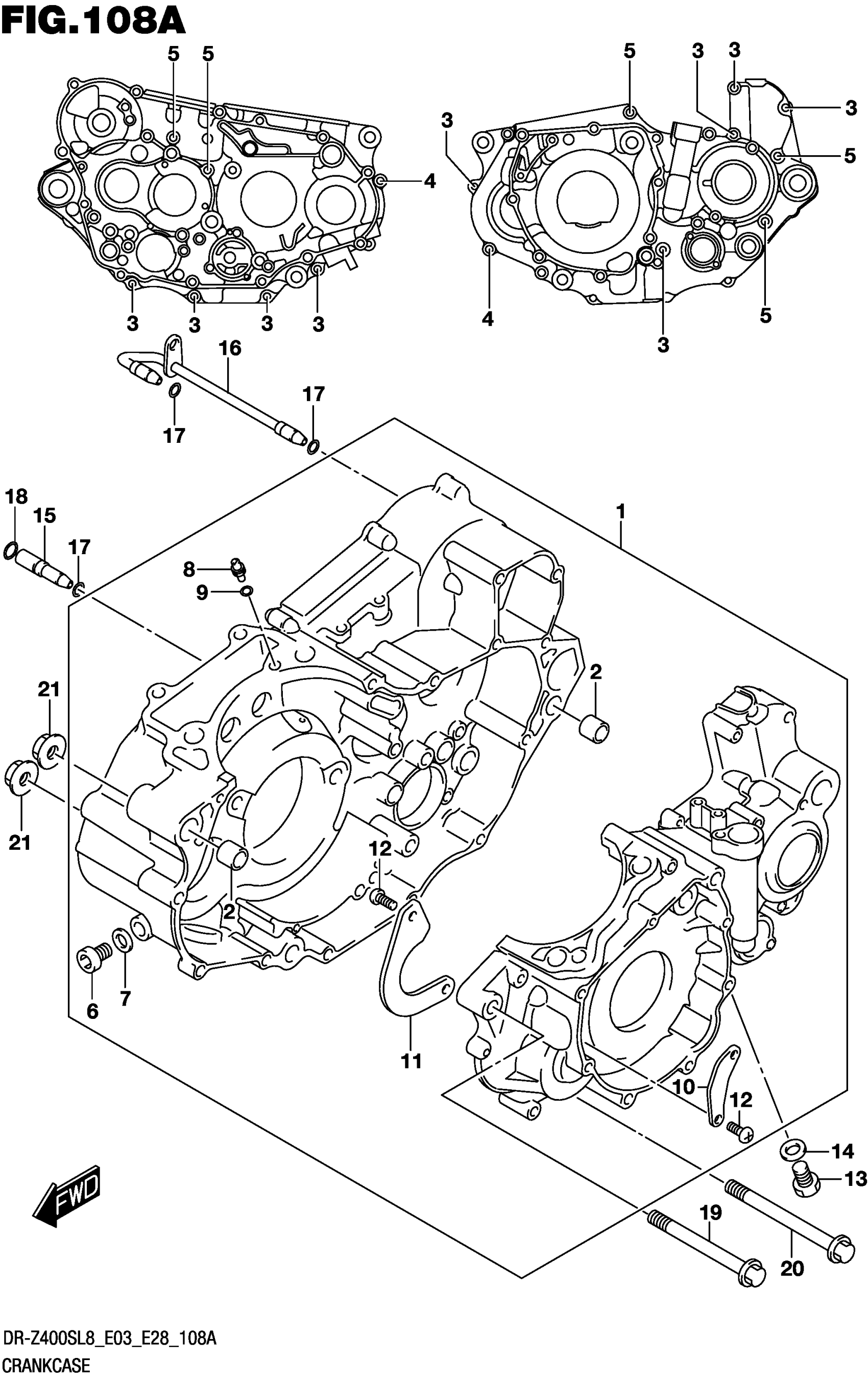

Suzuki DR-Z400SL8 (2018) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET This part replaces 11301-29853.

11301-29854

Unavailable

2

PIN (10.4X13X18)

04211-13189

Unavailable

3

BOLT

01547-0640A

Unavailable

4

.BOLT

01547-0655A

Unavailable

5

.BOLT

01547-0670A

Unavailable

6

PLUG (10X10)

09248-10010

Unavailable

7

GASKET (10X14X3.6)

09168-10002

Unavailable

8

JET (#8)

09493-80005

Unavailable

9

O-RING (D:1.2,ID:4)

09280-04004

Unavailable

10

.SEPARATOR CRANKCASE OIL NO.1

11323-29F00

Unavailable

11

.SEPARATOR CRANKCASE OIL NO.2

11324-29F00

Unavailable

12

SCREW (6X12)

09125-06122

Unavailable

13

PLUG (12X20) | OIL DRAIN

09247-12011

Unavailable

14

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

15

PIPE OIL INNER NO.1

11451-29F00

Unavailable

16

PIPE T/M OIL INNER NO.2

11460-29F00

Unavailable

17

O-RING (D:1.9 ID:4.8)

09280-05004

$2.50

18

O-RING (D:1.9 ID:6.8)

09280-07004

Unavailable

19

BOLT (10X90)

09103-10726

Unavailable

20

BOLT (10X115)

09103-10063

Unavailable

21

NUT (M10)

09159-10115

Unavailable
