2016 Suzuki DR-Z400SL6 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2016 Suzuki DR-Z400SL6, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

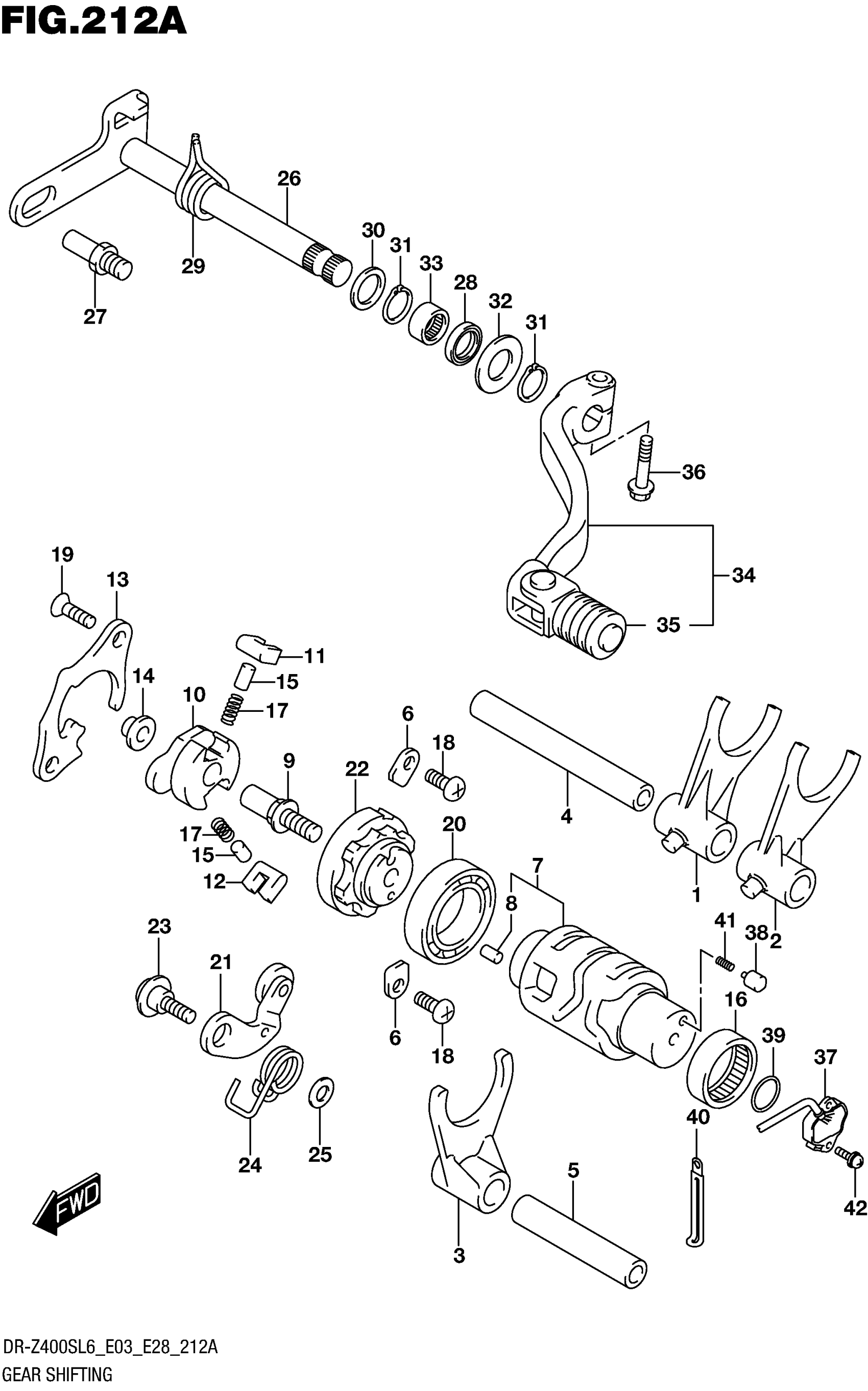

2016 Suzuki DR-Z400SL6 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1

25211-28C01

1

$93.58

In stock

2

FORK, GEAR SHIFT NO.2

25221-28C02

1

$76.50

In stock

3

FORK, GEAR SHIFT NO.3

25231-28C02

1

$94.03

In stock

4

1

$25.08

In stock

5

1

$20.82

In stock

6

RETAINER, SHIFT CAM BEARING

24741-21A00

2
Out of stock

7

CAM, GEAR SHIFT

25310-29F10

1

$220.83

In stock

8

PIN (4X13.8)

04221-04089

1
Out of stock

9

1

$14.73

In stock

10

1

$70.33

In stock

11

PAWL, GEAR SHIFT NO.1

25323-34201

1

$7.20

In stock

12

PAWL, GEAR SHIFT NO.2

25324-34201

1

$7.41

In stock

13

1

$26.50

In stock

14

SPACER (7X10X5)

09180-07014

1

$4.01

In stock

15

PIN (5X8)

09261-05003

2
Out of stock

16

BEARING (25X32X12)

09263-25018

1

$20.72

In stock

17

SPRING

09440-04003

2

$1.76

In stock

18

SCREW (6X12)

09125-06122

2
Out of stock

19

SCREW (6X12)

09126-06011

2
Out of stock

20

BEARING

08113-69050

1
Out of stock

21

1

$23.73

In stock

22

1

$68.77

In stock

23

BOLT, CAM STOPPER ARM

25357-29F00

1

$8.28

In stock

24

1

$6.10

In stock

25

WASHER

08211-06121

1

$1.68

In stock

26

SHAFT, GEAR SHIFT

25510-29F00

1

$98.10

In stock

27

1

$6.00

In stock

29

SPRING

09444-20004

1

$9.10

In stock

30

SHIM (14X20X1)

09181-14139

1
Out of stock

31

CIRCLIP

08331-3114A

2
Out of stock

32

WASHER (14X29X1.5)

09160-14046-XC0

1

$5.18

In stock

33

BEARING (14X20X12)

09263-14027

1

$13.10

In stock

34

1

$115.63

In stock

35

1

$5.04

In stock

36

BOLT

01547-0625A

1
Out of stock

37

1

$158.50

In stock

38

PIN (5X15.5)

09209-05011

2
Out of stock

39

1

$2.43

In stock

40

CLAMP (L:45)

09404-06429

1
Out of stock

41

SPRING

09440-04010

2
Out of stock

42

SCREW

07120-0516A

2
Out of stock
