Front Fork Damper

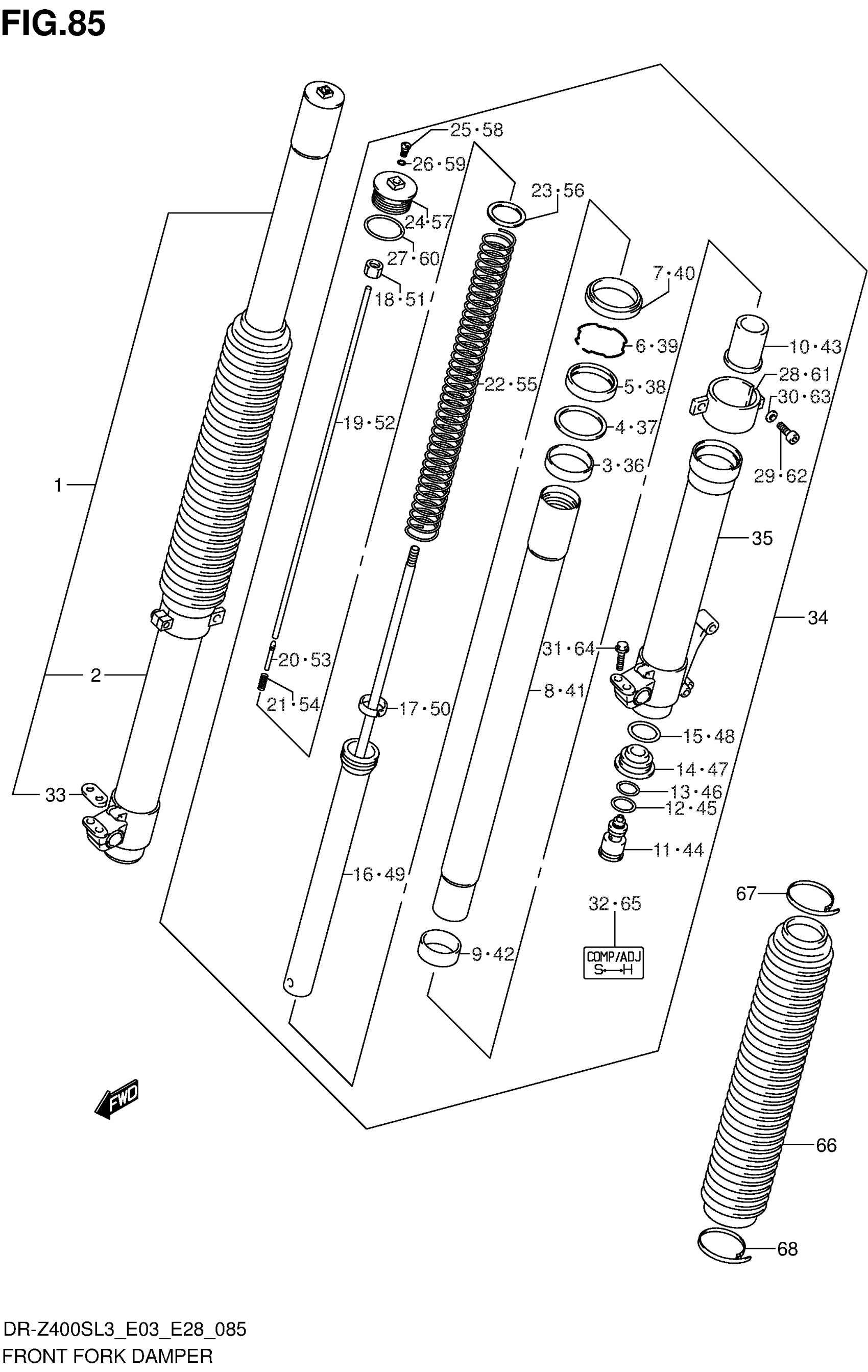

2013 Suzuki DR-Z400SL3 Front Fork Damper Diagram
Find the part on the Front Fork Damper diagram for your 2013 Suzuki DR-Z400SL3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
DAMPER ASSY, FRONT FORK RH
51103-29F60
2
TUBE, OUTER RH
51130-29F60
3
BUSH, GUIDE
51167-36E80
4
..SPACER,SEAL
51158-36E00
5
..SEAL,OIL
51153-36E00
6
..RING,STOPPER
51156-36E00
7
SEAL, DUST
51173-36E00
8
TUBE, INNER
51110-29F00
9
BUSH, SLIDE
51121-36E40
10
PIECE, OIL LOCK
51195-29F00
11
BOLT, CENTER
51170-29F00
12
O RING
51175-29F00
13
O RING
51174-29F00
14
PLATE, END
51205-29F00
15
O RING
51117-27C40
16
ROD, FRONT DAMPER
51190-29F00
17
BUSH, SLIDE
51122-29F00
18
NUT
51827-33E00
19
ROD, PUSH
51191-29F00
20
NEEDLE
51192-05D80
21
SPRING, PUSH ROD
51193-28E00
22
SPRING, FR (K=8.63N/0.88KG)
51171-29F60
23
JOINT, SPRING
51192-36E00
24
BOLT, FORK
51351-29F00
25
BOLT, PLUG
51357-28E30
26
...O-RING
51358-28E30
27
O RING
51117-36E00
28
HOLDER, BOOT
51203-29F00
29
BOLT
07130-05207
30
WASHER (5.5X10X1)
09160-05044
31
BOLT,HANDLE HOLDER (8X35)
51321-27C40
32
LABEL
51149-29E40
33
COVER, AXLE HOLDER
51516-29F00
34
DAMPER ASSY, FRONT FORK LH
51104-29F60
35
TUBE, OUTER LH
51140-29F60
36
BUSH, GUIDE
51167-36E80
37
..SPACER,SEAL
51158-36E00
38
..SEAL,OIL
51153-36E00
39
..RING,STOPPER
51156-36E00
40
SEAL, DUST
51173-36E00
41
TUBE, INNER
51110-29F00
42
BUSH, SLIDE
51121-36E40
43
PIECE, OIL LOCK
51195-29F00
44
BOLT, CENTER
51170-29F00
45
O RING
51175-29F00
46
O RING
51174-29F00
47
PLATE, END
51205-29F00
48
O RING
51117-27C40
49
ROD, FRONT DAMPER
51190-29F00
50
BUSH, SLIDE
51122-29F00
51
NUT
51827-33E00
52
ROD, PUSH
51191-29F00
53
NEEDLE
51192-05D80
54
SPRING, PUSH ROD
51193-28E00
55
SPRING, FR (K=8.63N/0.88KG)
51171-29F60
56
JOINT, SPRING
51192-36E00
57
BOLT, FORK
51351-29F00
58
BOLT, PLUG
51357-28E30
59
...O-RING
51358-28E30
60
O RING
51117-36E00
61
HOLDER, BOOT
51203-29F00
62
BOLT
07130-05207
63
WASHER (5.5X10X1)
09160-05044
64
BOLT,HANDLE HOLDER (8X35)
51321-27C40
65
LABEL
51149-29E40
66
BOOT (BLACK) This part replaces 51571-29F00-019.
51571-29F01-019
67
BAND, BOOT UPPER
51575-29F00
68
BAND, BOOT LOWER
51576-29F00
