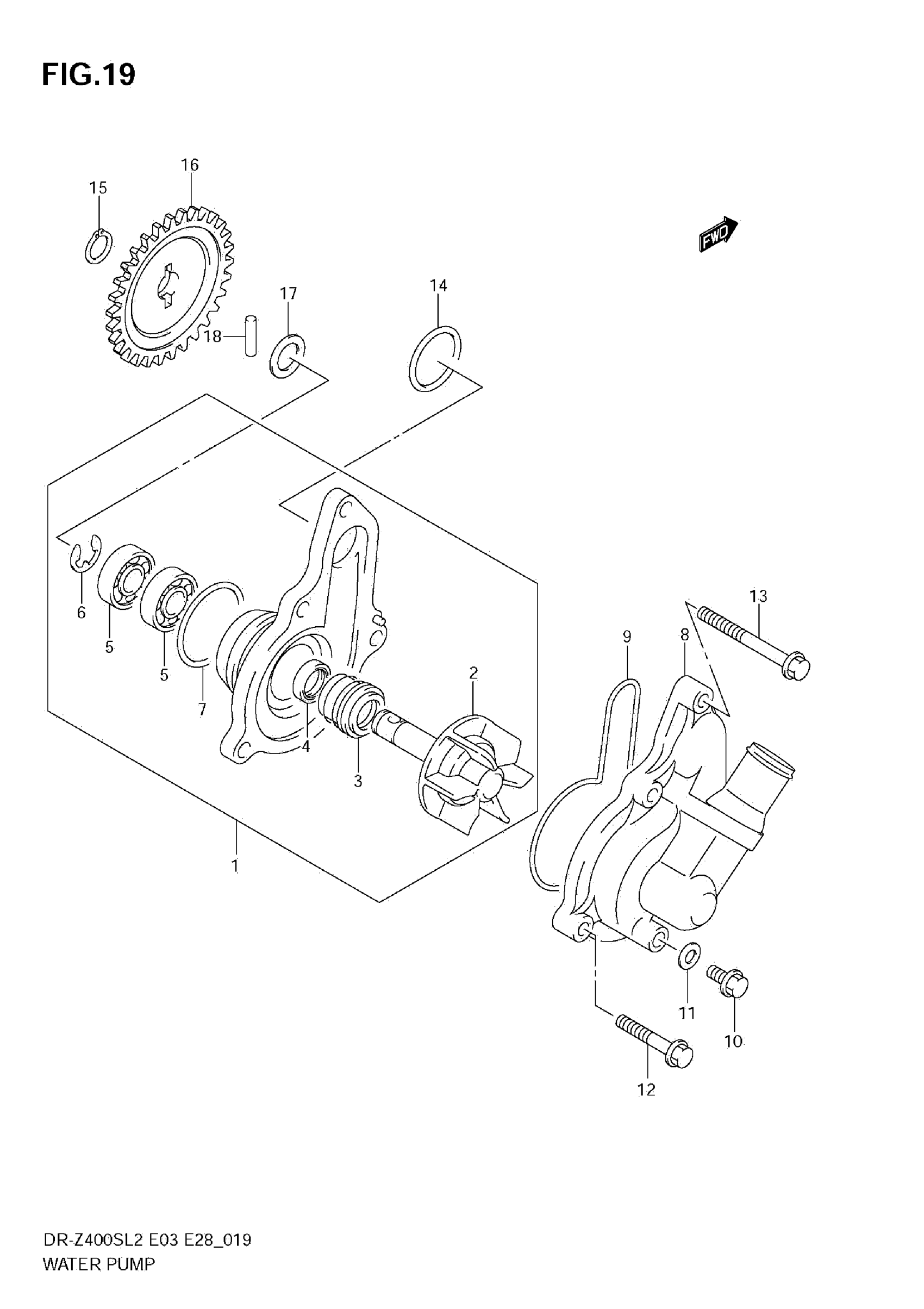

Suzuki DR-Z400SL2 (2012) WATER PUMP Diagram

#

Description
Price

1

PUMP ASSY WATER This part replaces 17400-29F10.

17400-29F11

Unavailable

2

IMPELLER SHAFT

17491-29F10

Unavailable

3

.SEAL,MECHANICAL This part replaces 17470-02F10.

17470-02F11

Unavailable

4

.SEAL OIL (10X21X5)

09283-10004

Unavailable

5

BEARING

08110-69000

Unavailable

6

.E-RING

08332-1108A

Unavailable

7

.O-RING

17435-33400

Unavailable

8

CASE, WATER PUMP

17410-29F21

Unavailable

9

O RING

17435-29F00

Unavailable

10

BOLT

01547-0610A

Unavailable

11

GASKET (6.4X11.5X0.8)

09168-06026

Unavailable

12

BOLT (6X30)

09103-06204

Unavailable

13

BOLT (6X45)

09103-06209

Unavailable

14

.O-RING (D:2.4,ID:21.8)

09280-22001

Unavailable

15

CIRCLIP This part replaces 08331-3110A.

08331-31109

Unavailable

16

GEAR, WATER PUMP DRIVEN

17461-29F00

Unavailable

17

SHIM (10X18X0.5)

09181-10158

Unavailable

18

PIN (4X18.5)

09261-04001

Unavailable
