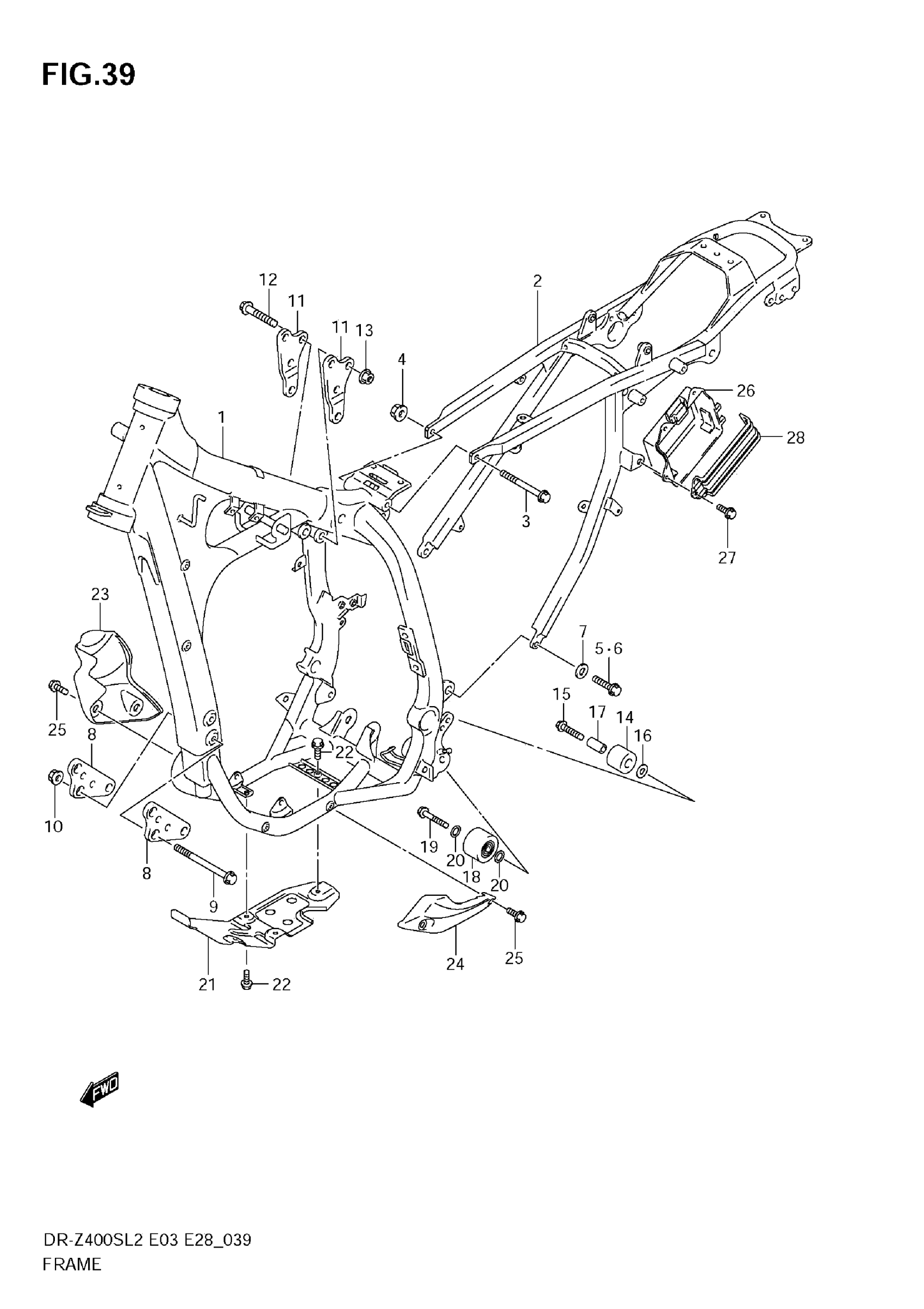

Suzuki DR-Z400SL2 (2012) FRAME Diagram

#

Description
Price

1

FRAME (GRAY)

41100-29F60-YPT

Unavailable

2

RAIL, SEAT

41200-29F70

Unavailable

3

BOLT (8X115)

09103-08098

Unavailable

4

NUT

08319-3108A

Unavailable

5

BOLT (8X18)

09104-08035

Unavailable

6

BOLT (8X20)

09103-08431

Unavailable

7

WASHER (8.5X18X2)

09160-08120

Unavailable

8

PLATE, ENGINE MOUNT FRONT

41911-29F00

Unavailable

9

BOLT (8X90)

09103-08363

Unavailable

10

NUT

08319-3108A

Unavailable

11

PLATE, ENGINE MOUNT REAR

41993-29F10

Unavailable

12

BOLT (8X50)

09103-08081

Unavailable

13

NUT

08319-3108A

Unavailable

14

ROLLER CHAIN CONTROL UPR

43911-13E00

Unavailable

15

BOLT (8X41)

09103-08083

Unavailable

16

WASHER

08211-08201

Unavailable

17

SPACER (8.6X12.2X26.5)

09180-08215

Unavailable

18

ROLLER, CHAIN CONTROL

43910-27C11

Unavailable

19

BOLT (8X41)

09103-08083

Unavailable

20

SHIM (8X12X1)

09181-08111

Unavailable

21

PROTECTOR, ENGINE

42510-29F00

Unavailable

22

BOLT

01550-0612B

Unavailable

23

GUARD, WATER PUMP

42521-29F00

Unavailable

24

GUARD, MAG COVE This part replaces 42531-29F00.

42530-29810

Unavailable

25

BOLT (8X16.5)

09111-08096

Unavailable

26

HOLDER, BATTERY

41541-29F00

Unavailable

27

BOLT (6X17.8)

09111-06072

Unavailable

28

BAND, BATTERY HOLDER

41561-29F00

Unavailable
