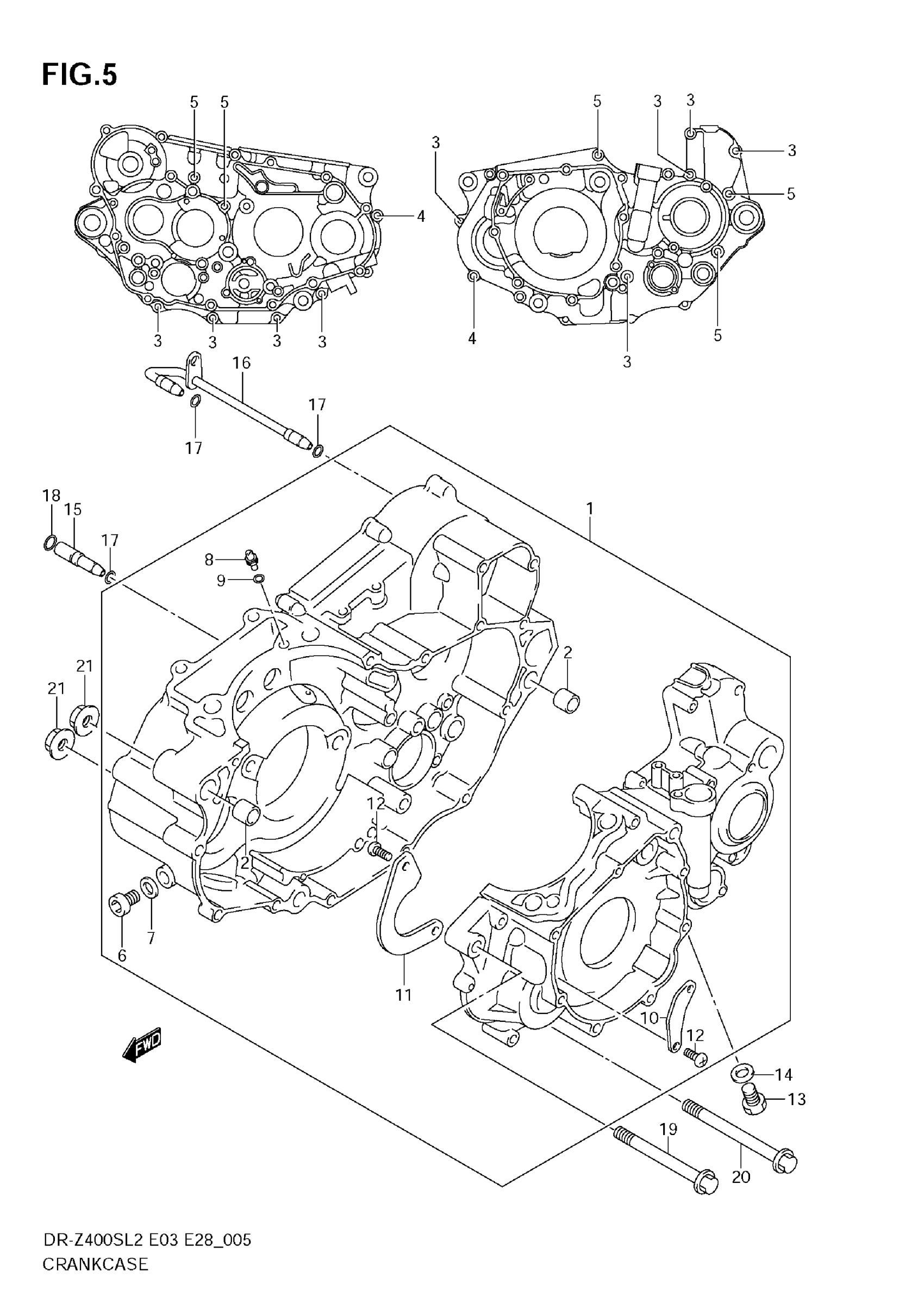

Suzuki DR-Z400SL2 (2012) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET This part replaces 11301-29853.

11301-29854

Unavailable

2

PIN

04211-13189

Unavailable

3

BOLT

01547-0640A

Unavailable

4

BOLT

01547-0655A

Unavailable

5

BOLT

01547-0670A

Unavailable

6

PLUG

09248-10010

Unavailable

7

GASKET (10X14X3.6)

09168-10002

Unavailable

8

JET, OIL GALLERY CYLINDER

09493-80005

Unavailable

9

O RING (D:1.2,ID:4)

09280-04004

Unavailable

10

SEPARATOR,CRANKCASE OIL NO.1

11323-29F00

Unavailable

11

SEPARATOR,CRANKCASE OIL NO.2

11324-29F00

Unavailable

12

SCREW (6X12)

09125-06122

Unavailable

13

PLUG

09247-12011

Unavailable

14

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

15

PIPE, OIL INNER NO.1

11451-29F00

Unavailable

16

PIPE, T/M OIL INNER NO.2

11460-29F00

Unavailable

17

O RING (D:1.9,ID:4.8)

09280-05004

$2.50

18

O RING (D:1.9,ID:6.8)

09280-07004

Unavailable

19

BOLT (10X100)

09103-10110

Unavailable

20

BOLT (10X115)

09103-10063

Unavailable

21

NUT

09159-10115

Unavailable
