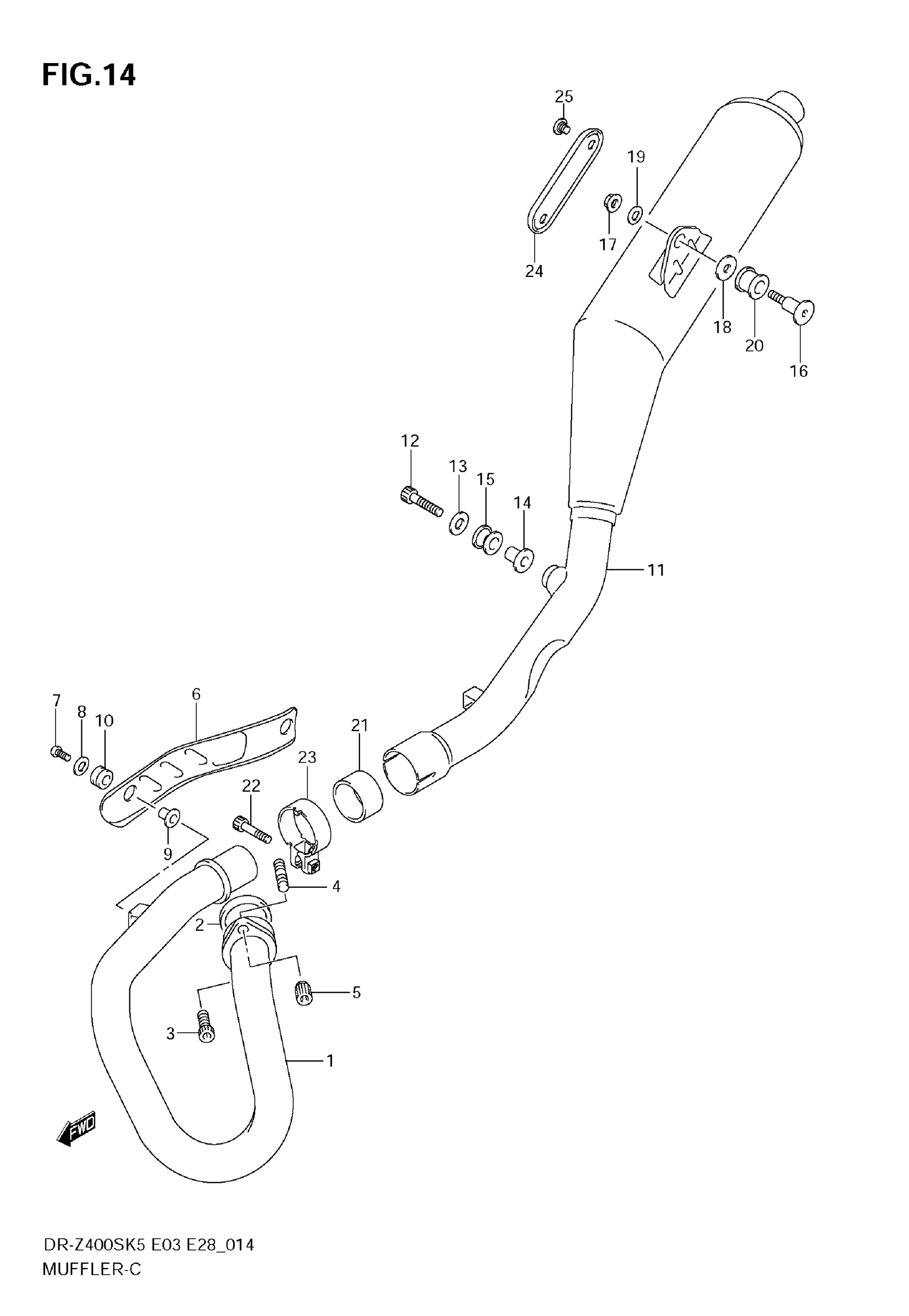

Suzuki DR-Z400S (2009) MUFFLER Diagram

#

Description
Price

1

PIPE, EXHAUST

14150-29F10

Unavailable

2

GASKET

14181-29E02

Unavailable

3

BOLT

07130-0825B

Unavailable

4

BOLT, STUD

01421-0816B

Unavailable

5

NUT

09159-08112

Unavailable

6

COVER, EXHAUST PIPE

14180-29F30

Unavailable

7

SCREW (6X12)

09139-06109

Unavailable

8

WASHER (6.5X18X1)

09160-06056

Unavailable

9

SPACER, EXH PIPE COVER

14185-07G00

Unavailable

10

CUSHION (8.4X18X6)

09320-08066

Unavailable

11

BODY, MUFFLER | MODEL K5

14310-29F21-H01

Unavailable

11

BODY, MUFFLER | MODEL K6/K7/K8/K9

14310-29FA0-H01

Unavailable

12

BOLT, MUFFLER SUPPORT FRONT (8X35)

09106-08133

Unavailable

13

WASHER This part replaces 09160-08133.

09160-08151

Unavailable

14

SPACER, MUFFLER SUPPORT FRONT

09180-08151

Unavailable

15

CUSHION, MUFFLER SUPPORT FRONT

09320-12043

Unavailable

16

BOLT, MUFFLER SUPPORT REAR

14419-29F00

Unavailable

17

NUT, MUFFLER SUPPORT REAR

08319-3108B

Unavailable

18

WASHER, MUFFLER SUPPORT REAR OUTER

09160-08503

Unavailable

19

WASHER, MUFFLER SUPPORT REAR INNER

08322-0108B

Unavailable

20

CUSHION, MUFFLER SUPPORT REAR

09320-12048

Unavailable

21

CONNECTOR

14771-29F10

Unavailable

22

BOLT, CONNECTOR

07120-0840B

Unavailable

23

CLAMP, CONNECTOR

14459-29F10

Unavailable

24

COVER, MUFFLER

14782-29F00

Unavailable

25

SCREW

14789-29F01

Unavailable
