TRANSMISSION

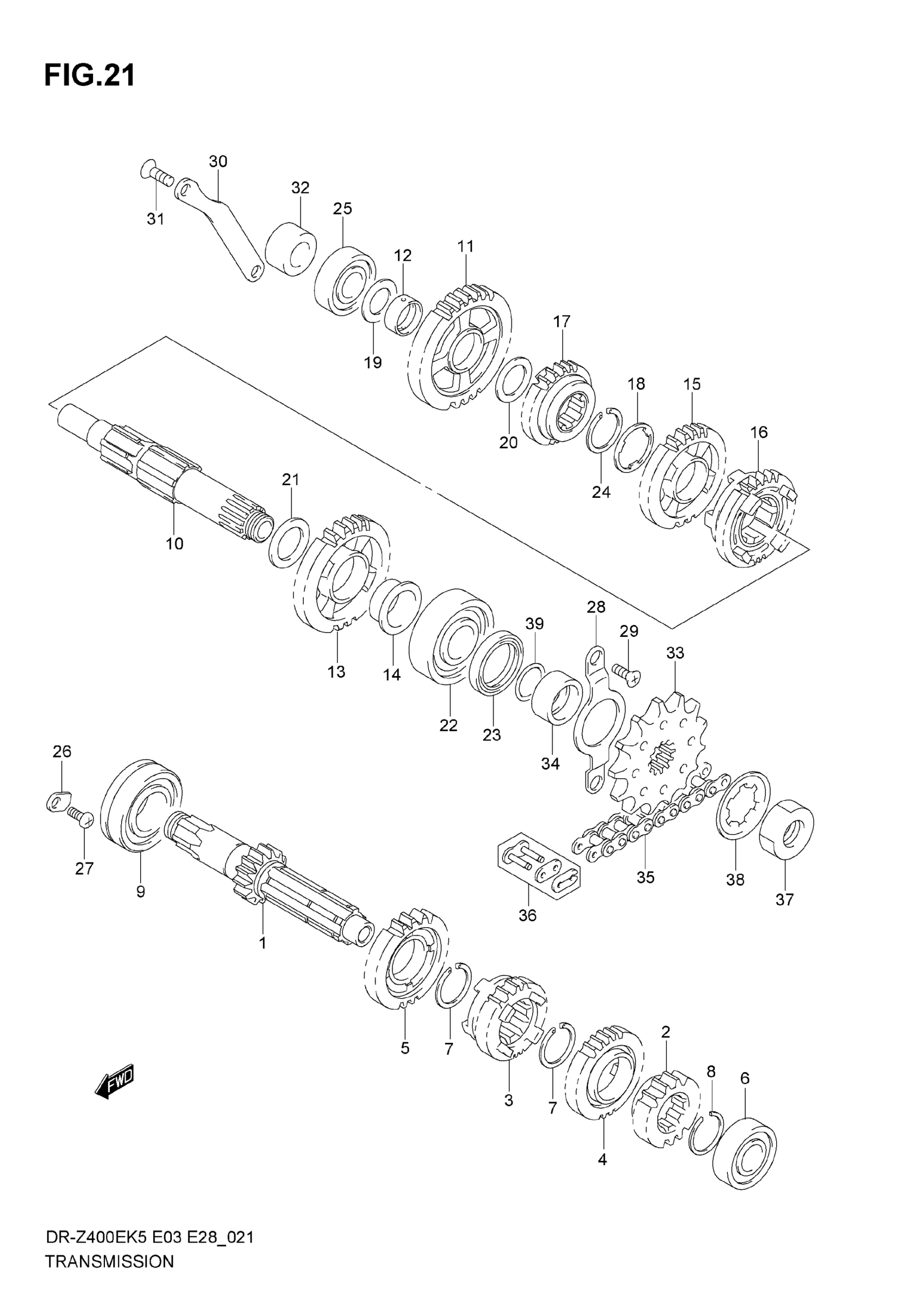

Suzuki DR-Z400E (2007) TRANSMISSION Diagram
#
1
SHAFT, COUNTER (NT:14)
24120-05D20
Unavailable
2
GEAR, 2ND DRIVE (NT:15)
24221-28C20
Unavailable
3
GEAR, 3RD DRIVE (NT:16)
24231-05D02
Unavailable
4
GEAR, 4TH DRIVE (NT:22)
24241-05D01
Unavailable
5
GEAR, 5TH DRIVE (NT:22)
24251-05D00
Unavailable
6
BEARING, CNTR SHAFT LH | 17X40X12
09262-17027
Unavailable
7
CIRCLIP, 4TH/5TH DRIVE
09380-25010
Unavailable
8
CIRCLIP, 2ND DRIVE
09380-25013
Unavailable
9
BEARING, CNTR SHAFT, RH | 25X52X15
09262-25003
Unavailable
10
SHAFT, DRIVE This part replaces 24130-05D20.
24130-05D21
Unavailable
11
GEAR, 1ST DRIVEN (NT:32)
24311-05D00
Unavailable
12
BUSH, 1ST DRIVEN
24312-29F00
Unavailable
13
GEAR, 2ND DRIVEN (NT:26)
24321-28C02
Unavailable
14
BUSH, 2ND DRIVEN
24322-44E10
Unavailable
15
GEAR, 3RD DRIVEN (NT:22)
24331-05D01
Unavailable
16
GEAR, 4TH DRIVEN (NT:24)
24341-05D01
Unavailable
17
GEAR, 5TH DRIVEN (NT:19)
24351-05D20
Unavailable
18
WASHER LOCK (25.1X31X1.0)
09167-25012
Unavailable
19
WASHER, 1ST DRIVEN, RH | 17X30X1.0
09181-17223
Unavailable
20
WASHER, 1ST DRIVEN, LH | 20X30X1.0
09181-20195
Unavailable
21
WASHER, 2ND DRIVEN, RH | 22X34X1.0
09181-22223
Unavailable
22
BEARING, DRIVE SHAFT, LH | 22X56X16
09262-22024
Unavailable
23
OIL SEAL (30X40X6) | 30X40X6
09283-30053
Unavailable
24
CIRCLIP, 3RD DRIVEN
09380-25010
Unavailable
25
BEARING, DRIVE SHAFT, RH | 17X40X12
09262-17023
Unavailable
26
RETAINER, COUNTER SHAFT
24741-21A00
Unavailable
27
SCREW (6X12)
09125-06110
Unavailable
28
RETAINER, DRIVE SHAFT OIL SEAL
24751-29F00
Unavailable
29
BOLT, RETAINER (6X14)
09126-06007
Unavailable
30
RETAINER, KICK IDLE
26264-29F00
Unavailable
31
SCREW, KICK IDLE
02122-0616A
Unavailable
32
SPACER, KICK IDLE | 17X30.5X16.3
09180-17055
Unavailable
33
SPROCKET, ENGINE (NT:14)
27511-47D10
Unavailable
34
SPACER, ENGINE SPROCKET
27531-29F00
Unavailable
35
CHAIN ASSY, DRIVE This part replaces 27600-29F10-112.
27600-29F30-112
Unavailable
36
JOINT SET, CHAIN | OPT
27620-29F10
Unavailable
37
NUT, ENGINE SPROCKET
09140-18006
Unavailable
38
WASHER
09167-22012
Unavailable
39
O RING (D:2.5,ID:21)
09280-21008
Unavailable
