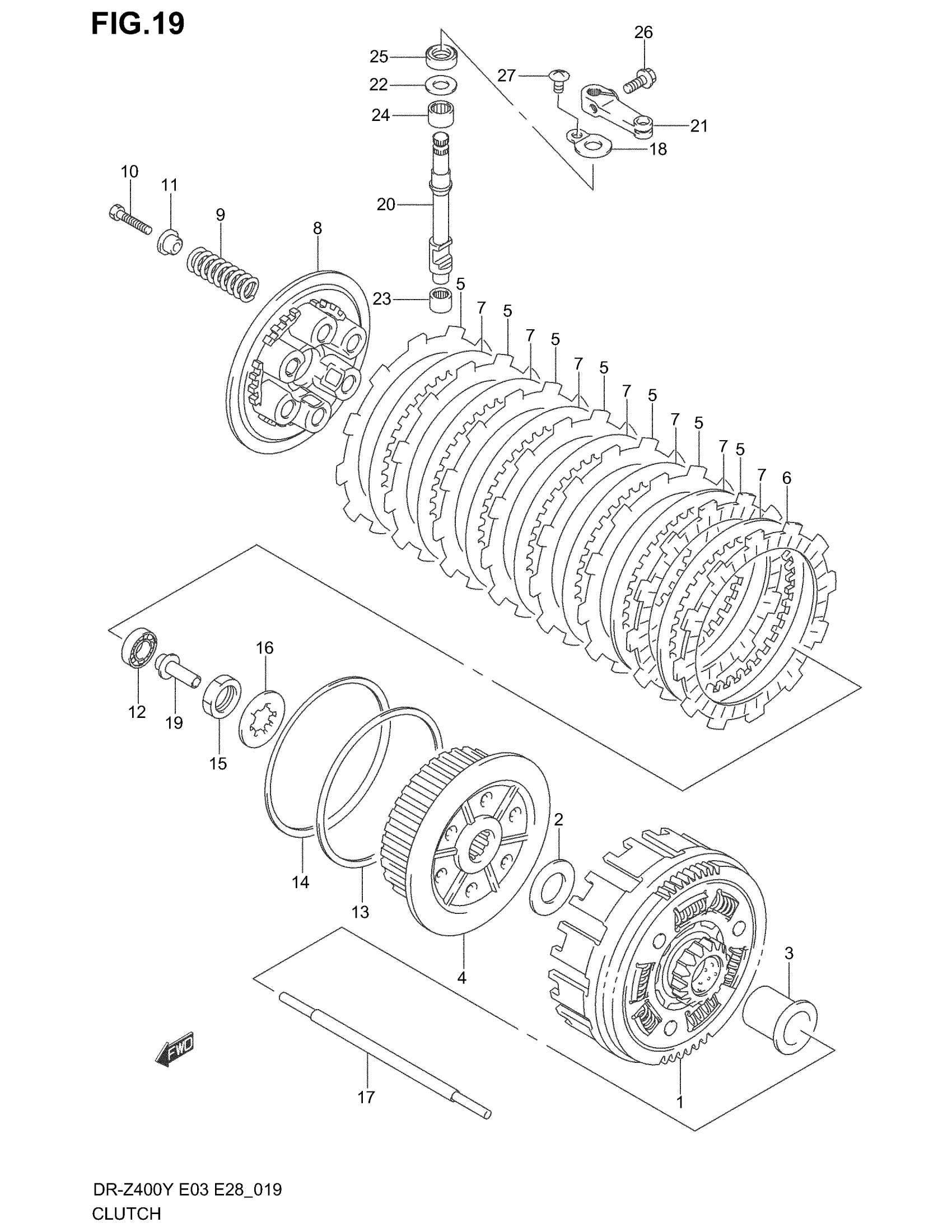

Suzuki DR-Z400 (2004) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN | MODELY/K1,NT:74/16 This part replaces 21200-29F00.

21200-29F10

Unavailable

1

GEAR ASSY, PRIMARY DRIVEN | MODEL K2/K3/K4,NT:74/16

21200-29F10

Unavailable

2

WASHER

08211-22425

Unavailable

3

SPACER, PRIMARY DRIVEN

21251-29F00

Unavailable

4

HUB, SLEEVE

21410-29F00

Unavailable

5

PLATE, DRIVE NO.1

21441-29F00

Unavailable

6

PLATE, DRIVE NO.2

21442-29F00

Unavailable

7

PLATE,CLUTCH DRIVEN (T:1.6)

21451-44D00

Unavailable

8

DISC, PRESSURE

21462-29F00

Unavailable

9

SPRING

21413-29F00

Unavailable

10

BOLT This part replaces 07130-06303.

07130-0630B

Unavailable

11

WASHER

21414-29F00

Unavailable

12

BEARING, PRESSURE DISK | 12X28X8

09262-12001

Unavailable

13

WASHER

09160-00003

Unavailable

14

WASHER, WAVE

09164-00008

Unavailable

15

NUT

09140-20001

Unavailable

16

LOCK WASHER

09167-22021

Unavailable

17

ROD, CLUTCH PUSH

23110-29F00

Unavailable

18

RETAINER, CL RLSE OIL SEAL

23117-05200

Unavailable

19

PIECE, CL PUSH

23121-29F00

Unavailable

20

CAM SHAFT, CL RLSE

23122-29F00

Unavailable

21

ARM, CLUTCH RELEASE | MODEL Y/K1/K2 This part replaces 23271-20901.

23271-20902

Unavailable

21

ARM, CL RLSE | MODEL K3/K4

23271-20902

Unavailable

22

WASHER, CL RLSE | 10X20X1

09181-10195

Unavailable

23

BEARING, CL RLSE LOW | 10X14X10

09263-10014

Unavailable

24

BEARING, CL RLSE UP | 12X16X10

09263-12024

Unavailable

25

SEAL, CL RLSE ARM | 10X20X6

09282-10012

Unavailable

26

BOLT This part replaces 01547-06163.

01547-0616B

Unavailable

27

STOPPER, CL RLSE CAM SHAFT This part replaces 02142-06103.

02142-0610A

Unavailable
