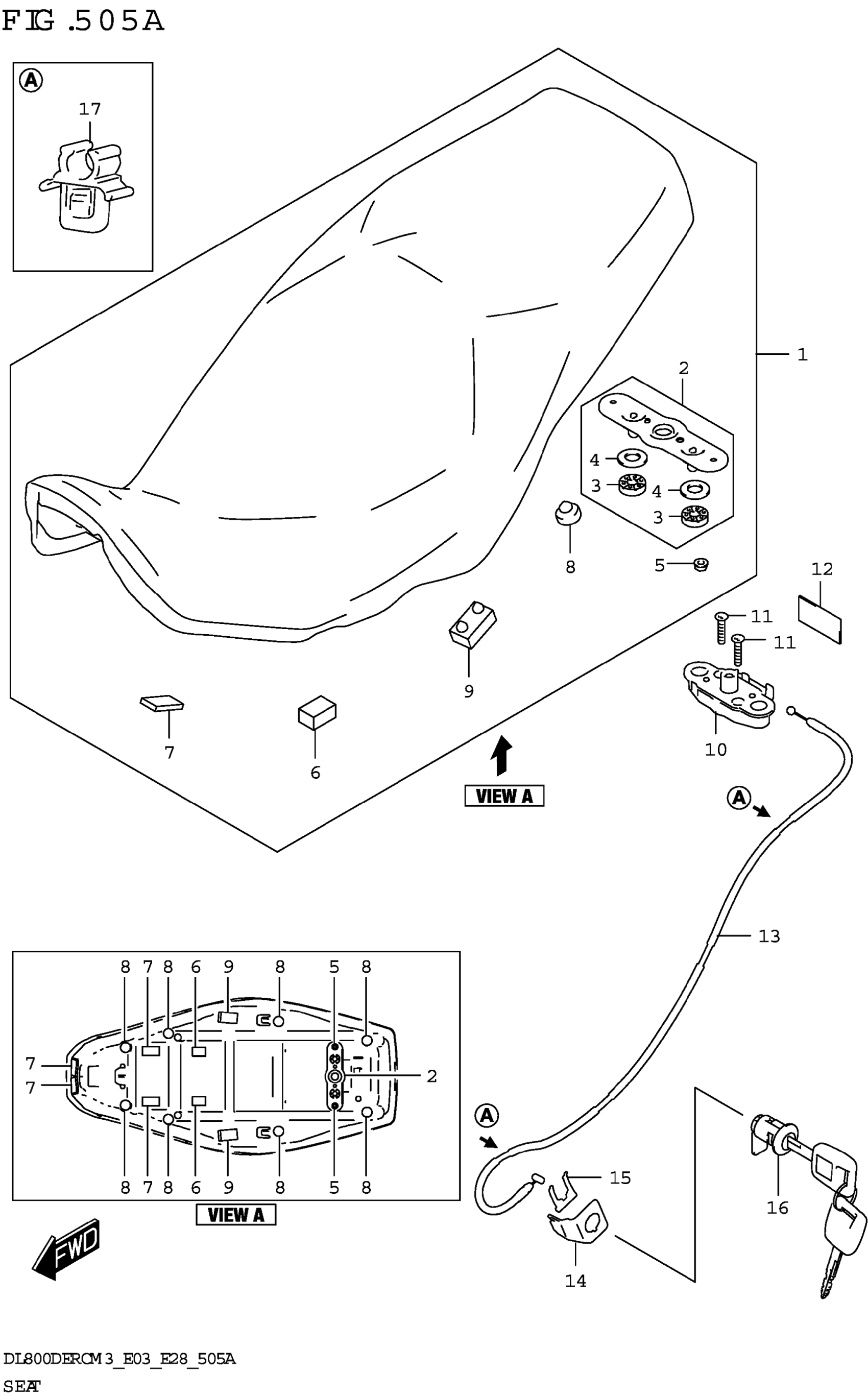

Suzuki DL800DERCM3 (2023) SEAT Diagram

#

Description
Price

1

SEAT ASSY (BLACK)

45100-25LA0-CKA

Unavailable

2

.STRIKER,SEAT LOCK

45290-28D00

Unavailable

3

..CUSHION,SEAT LOCK (10X22X6)

45213-13601

Unavailable

4

..WASHER

08322-0110A

Unavailable

5

NUT (6X12)

08316-1006A

Unavailable

6

.CUSHION (20X30X15)

17798-29E30

Unavailable

7

PROTECTOR (50X50X5) This part replaces 33652-21G10.

33652-20C00

Unavailable

8

CUSHION This part replaces 45148-16700.

09321-10002

Unavailable

9

.CUSHION

09321-08006

Unavailable

10

BRACKET,SEAT SUPPORT

45220-47H00

Unavailable

11

SCREW (6X30)

09126-06019

Unavailable

12

CUSHION

44885-38A00

Unavailable

13

CABLE,SEAT LOCK

45280-25LA0

Unavailable

14

GUIDE,SEAT LOCK CABLE

45288-14F00

Unavailable

15

PLATE,SEAT LOCK ASSY

45289-11F00

Unavailable

16

LOCK SET,SEAT

95700-14810

Unavailable

17

CLAMP

09403-05319

Unavailable
