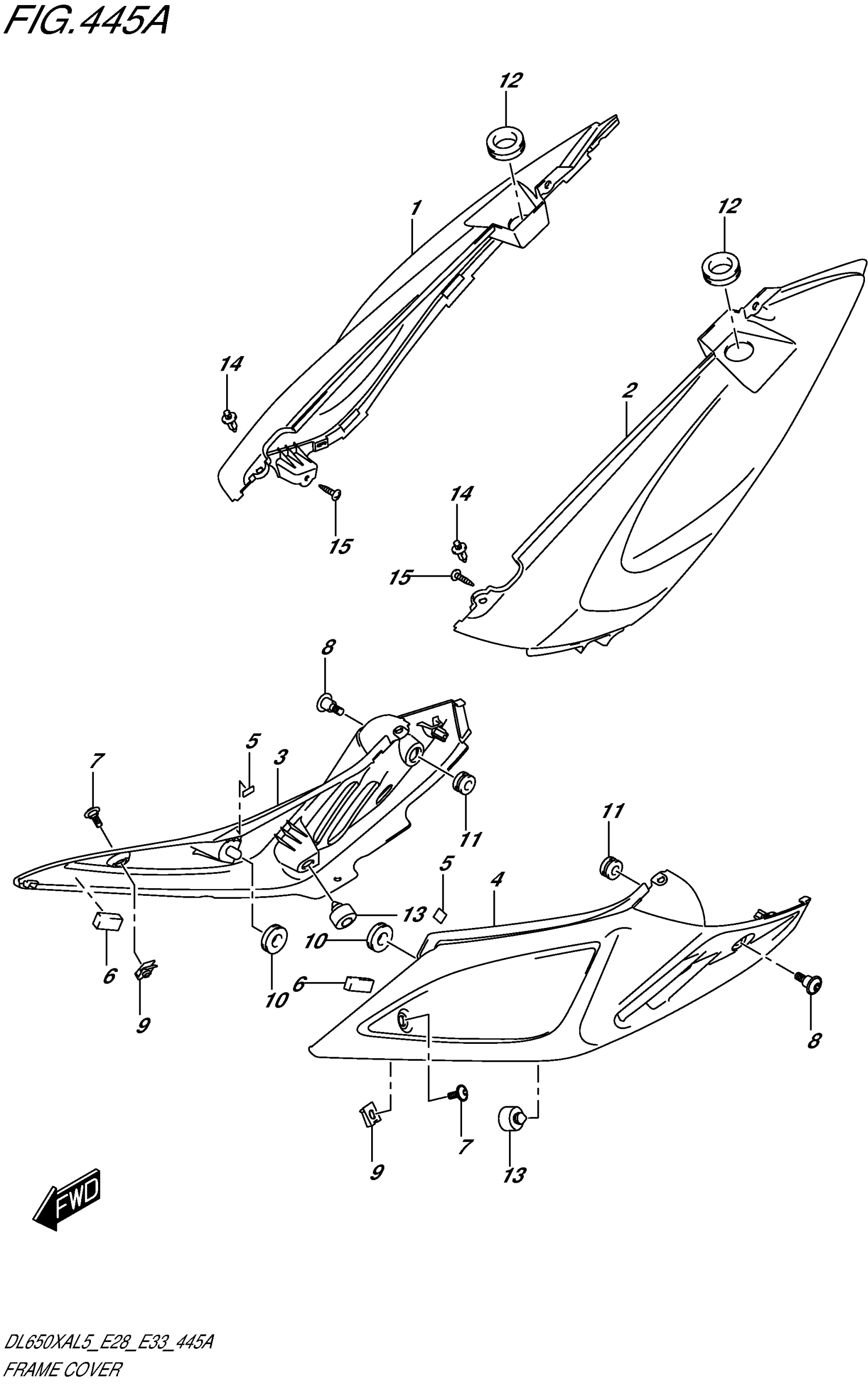

Suzuki DL650XAL5 (2015) FRAME COVER Diagram

#

Description
Price

1

COVER,FRAME,R(W This part replaces 47111-11J01-RB5.

47111-11J02-RB5

Unavailable

1

COVER, FRAME RH (RED) This part replaces 47111-11J01-YYG.

47111-11J02-YYG

Unavailable

1

COVER,FRAME,R(B This part replaces 47111-11J01-YSF.

47111-11J02-YSF

Unavailable

1

COVER, FRAME RH (GRAY) This part replaces 47111-11J01-PGZ.

47111-11J02-PGZ

Unavailable

2

COVER,FRAME,L(W This part replaces 47211-11J01-RB5.

47211-11J02-RB5

Unavailable

2

COVER, FRAME LH (RED) This part replaces 47211-11J01-YYG.

47211-11J02-YYG

Unavailable

2

COVER,FRAME,L(B This part replaces 47211-11J01-YSF.

47211-11J02-YSF

Unavailable

2

COVER, FRAME LH (GRAY) This part replaces 47211-11J01-PGZ.

47211-11J02-PGZ

Unavailable

3

COVER, FRAME SIDE RH

47411-11J00

Unavailable

4

COVER, FRAME SIDE LH

47511-11J00

Unavailable

5

CUSHION (10X10X1)

63115-37H00

Unavailable

6

CUSHION, FRAME COVER

94423-10G00

Unavailable

7

BOLT (5X13)

09139-05074

Unavailable

8

BOLT (6X20)

09139-06179

Unavailable

9

NUT

09148-05052

Unavailable

10

CUSHION

09320-08028

Unavailable

11

CUSHION

09320-09016

Unavailable

12

CUSHION (20X32X9) This part replaces 09320-20010.

09320-20011

Unavailable

13

CUSHION

09321-10001

Unavailable

14

CLIP (BLACK)

09409-06314-5PK

Unavailable

15

SCREW

03541-0416A

Unavailable
