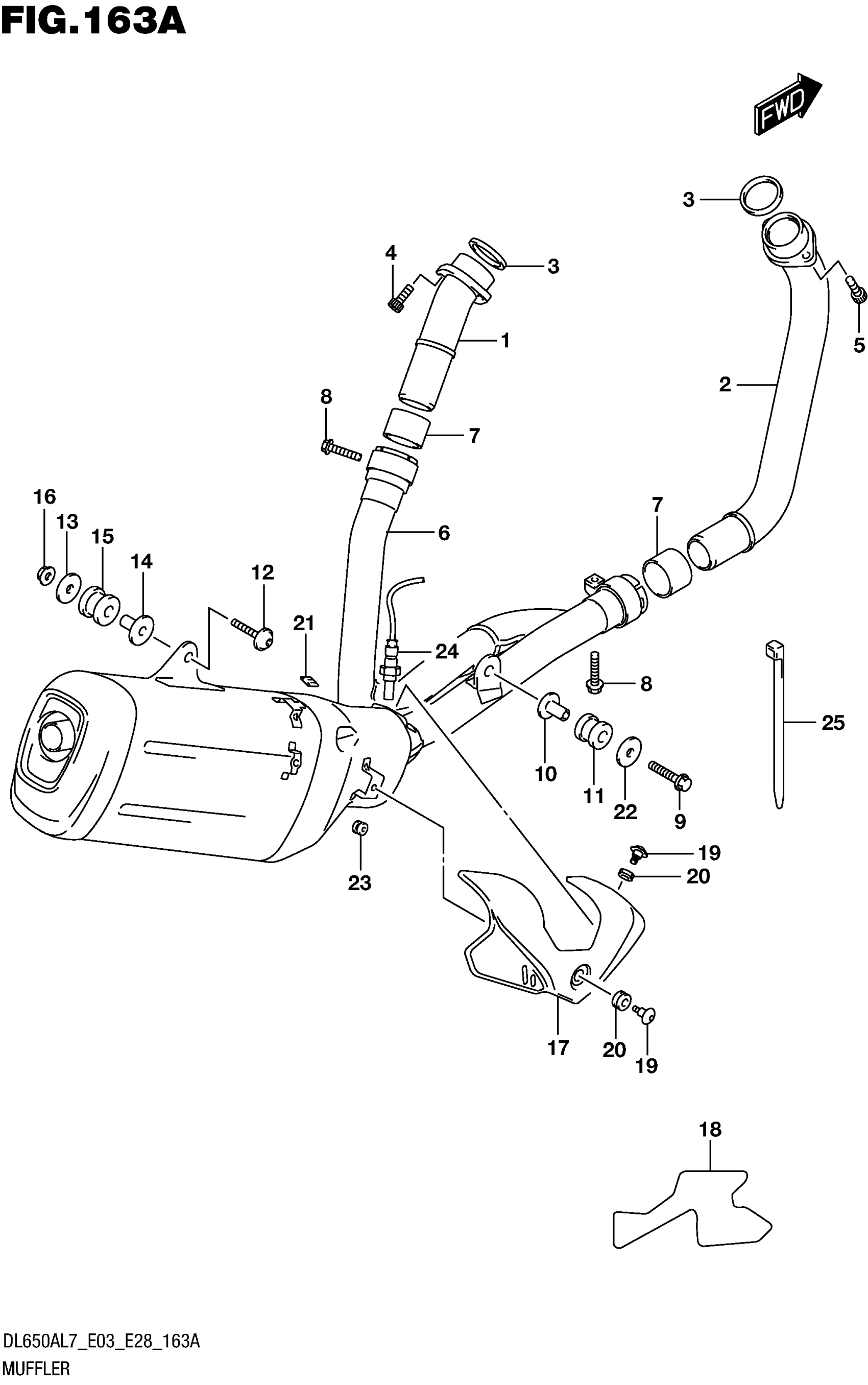

Suzuki DL650AL7 (2017) MUFFLER Diagram

#

Description
Price

1

PIPE, EXHAUST RR

14150-27G10

Unavailable

2

PIPE, EXHAUST FR

14160-17G10

Unavailable

3

.GASKET,EXHAUST PIPE

14181-22D01

Unavailable

4

BOLT | REAR

07130-0825A

Unavailable

5

BOLT (8X25) | FRONT

09106-08178

Unavailable

6

MUFFLER This part replaces 14305-28K00-H01.

14305-28K02-H01

Unavailable

7

CONNECTOR,EXHAUST

14771-32E10

Unavailable

8

BOLT (8X35)

09103-08365

Unavailable

9

BOLT

01550-0840A

Unavailable

10

SPACER (8.6X12X24.2)

09180-08152

Unavailable

11

CUSHION

09320-12048

Unavailable

12

BOLT (8X45)

09106-08164

Unavailable

13

WASHER (8.5X33X1.5)

09160-08146

$2.80

14

SPACER (8.6X12X25.5)

09180-08156

Unavailable

15

CUSHION

09320-12049

$10.34

16

NUT

08316-1008A

Unavailable

17

COVER, MUF

14780-28K00

Unavailable

18

SHIELD, MUF COVER RR

14784-28K00

Unavailable

19

SCREW (6X12)

09139-06124

Unavailable

20

CUSHION (8.4X18X6)

09320-08066

Unavailable

21

GROMMET

14795-10FA0

Unavailable

22

WASHER (8.5X28X1.6)

09160-08135

Unavailable

23

CUSHION

09320-04011

Unavailable

24

SENSOR,OXYGEN

18213-17K00

Unavailable

25

CLAMP (L:145)

09407-14407

Unavailable
