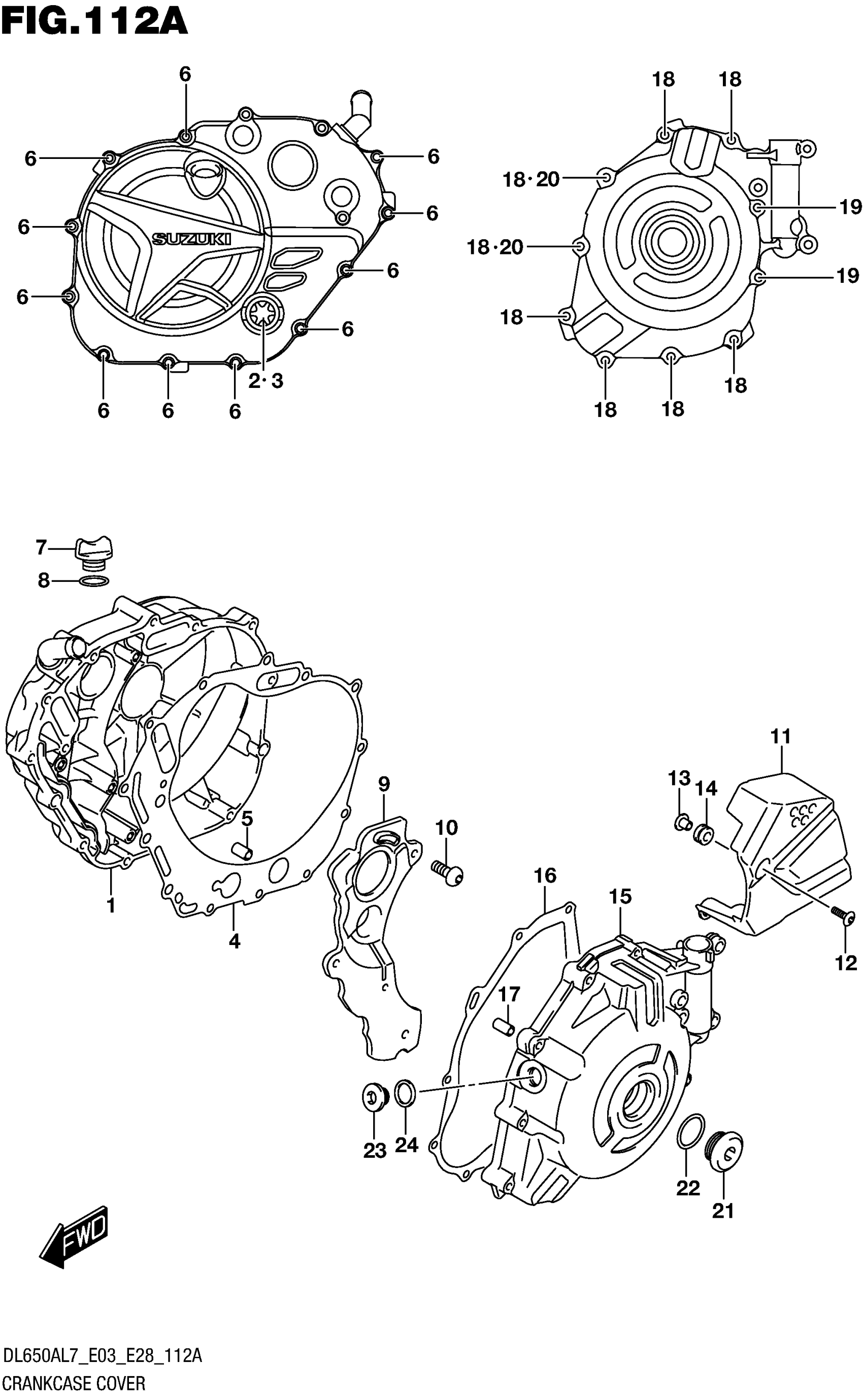

Suzuki DL650AL7 (2017) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH

11340-18K10

Unavailable

2

.LENS, OIL LEVEL CHECK

11971-33210

Unavailable

3

.CIRCLIP

08331-4130A

Unavailable

4

.GASKET,CLUTCH COVER

11482-44H00

Unavailable

5

PIN

04211-09149

Unavailable

6

BOLT (6X35)

09103-06214

Unavailable

7

PLUG,ENGINE OIL FILLER

11971-25D00

Unavailable

8

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

9

SEPARATOR,OIL

11343-44H01

Unavailable

10

BOLT (6X12)

09106-06098

Unavailable

11

COVER, ENG SPROCKET

11361-28K00

Unavailable

12

SCREW (6X20)

09139-06028

$3.58

13

WASHER

09169-06062

Unavailable

14

CUSHION

09320-09016

Unavailable

15

COVER, MAGNETO

11351-44H20

Unavailable

16

.GASKET,MAGNETO COVER

11483-19F00

Unavailable

17

PIN

04211-09149

Unavailable

18

BOLT (6X35)

09103-06214

Unavailable

19

BOLT (6X65)

09103-06239

Unavailable

20

GASKET (5.8X13X1.2)

09168-06023

Unavailable

21

PLUG (26X9)

09259-26011

Unavailable

22

O RING (D:3.1,ID:22.7)

09280-22008

Unavailable

23

PLUG (16X8)

09248-16012

Unavailable

24

GASKET (16X22X2)

09168-16002

Unavailable
