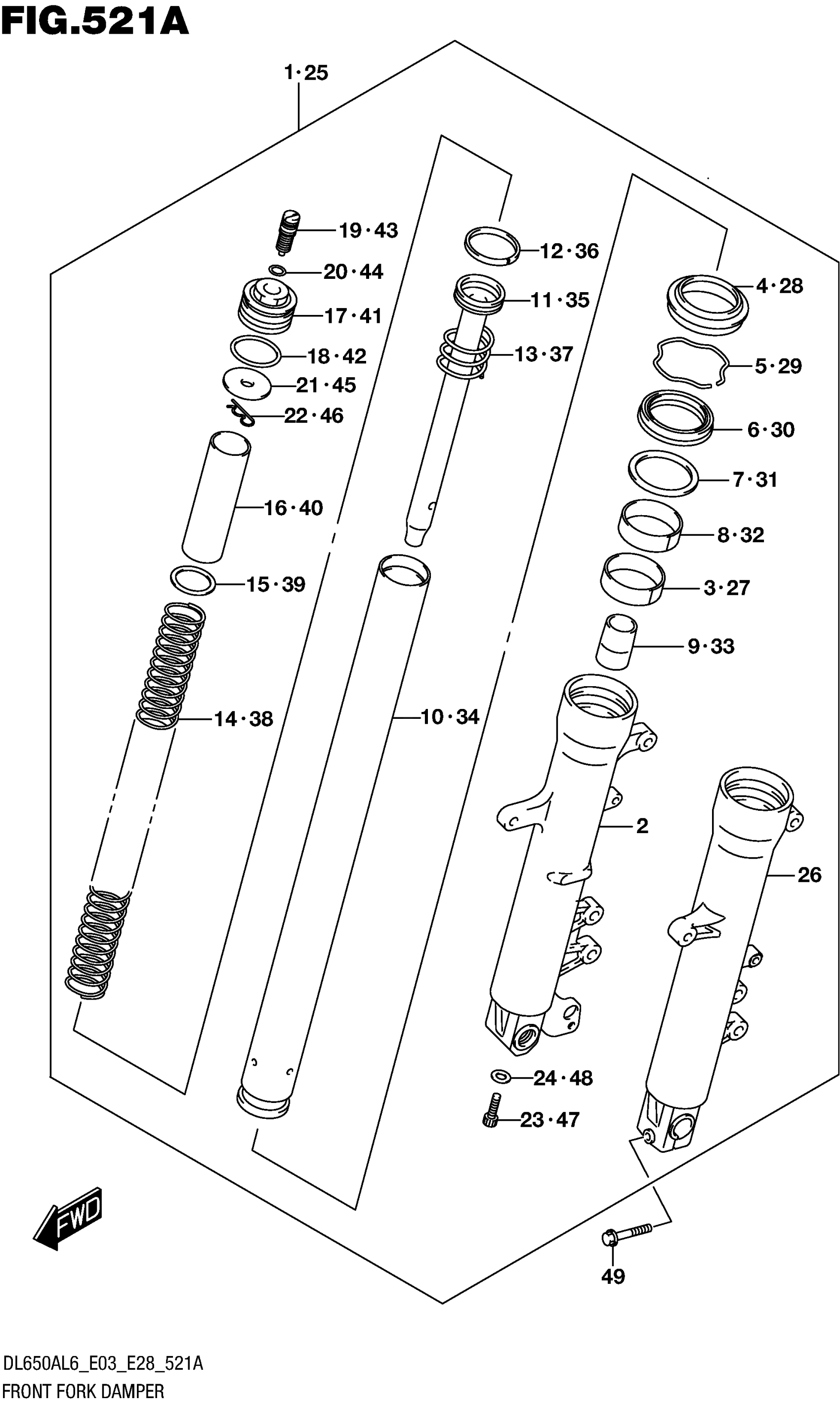

Suzuki DL650AL6 (2016) FRONT FORK DAMPER Diagram

#

Description
Price

1

DAMPER ASSY, FRONT FORK RH

51103-11J00

Unavailable

2

.TUBE, OUTER RH

51131-11J00

Unavailable

3

.BUSH, SLIDE This part replaces 51121-11J00.

51121-11J10

Unavailable

4

.SEAL, DUST

51173-27G00

Unavailable

5

.RING, STOPPER

51556-38B00

Unavailable

6

SEAL, OIL This part replaces 51553-47H00.

51153-47H00

Unavailable

7

.SPACER, SEAL

51168-17C00

Unavailable

8

.BUSH, GUIDE

51152-47H00

Unavailable

9

.PIECE, OIL LOCK

51195-27G00

Unavailable

10

.PIPE, FORK

51110-11J00

Unavailable

11

.PIPE SEAT

51146-11J00

Unavailable

12

.RING, PISTON

51196-27G00

Unavailable

13

.SPRING, REBOUND

51177-14D00

Unavailable

14

.SPRING, FRONT

51171-11J00

Unavailable

15

.SEAT, SPRING, LOWER

51186-17C00

Unavailable

16

.COLLAR, SPRING

51176-19C00

Unavailable

17

.BOLT, FORK

51189-27G00

Unavailable

18

.O RING

51117-17C00

Unavailable

19

.ADJUSTER BOLT, SPRING

51185-27G00

Unavailable

20

O RING (D:2.5,ID:13.8) This part replaces 51187-14D00.

09280-14011

Unavailable

21

.SEAT, SPRING

51186-12C00

Unavailable

22

.PIN, SEAT SPRING

51188-32B00

Unavailable

23

.BOLT

51147-48130

Unavailable

24

O RING This part replaces 51148-31030.

51148-36011

Unavailable

25

DAMPER ASSY, FRONT FORK LH

51104-11J00

Unavailable

26

.TUBE, OUTER LH

51141-11J00

Unavailable

27

.BUSH, SLIDE This part replaces 51121-11J00.

51121-11J10

Unavailable

28

.SEAL, DUST

51173-27G00

Unavailable

29

.RING, STOPPER

51556-38B00

Unavailable

30

SEAL, OIL This part replaces 51553-47H00.

51153-47H00

Unavailable

31

.SPACER, SEAL

51168-17C00

Unavailable

32

.BUSH, GUIDE

51152-47H00

Unavailable

33

.PIECE, OIL LOCK

51195-27G00

Unavailable

34

.PIPE, FORK

51110-11J00

Unavailable

35

.PIPE SEAT

51146-11J00

Unavailable

36

.RING, PISTON

51196-27G00

Unavailable

37

.SPRING, REBOUND

51177-14D00

Unavailable

38

.SPRING, FRONT

51171-11J00

Unavailable

39

.SEAT, SPRING, LOWER

51186-17C00

Unavailable

40

.COLLAR, SPRING

51176-19C00

Unavailable

41

.BOLT, FORK

51189-27G00

Unavailable

42

.O RING

51117-17C00

Unavailable

43

.ADJUSTER BOLT, SPRING

51185-27G00

Unavailable

44

O RING (D:2.5,ID:13.8) This part replaces 51187-14D00.

09280-14011

Unavailable

45

.SEAT, SPRING

51186-12C00

Unavailable

46

.PIN, SEAT SPRING

51188-32B00

Unavailable

47

.BOLT

51147-48130

Unavailable

48

O RING This part replaces 51148-31030.

51148-36011

Unavailable

49

BOLT,HOLDER AXLE (8X40) | LH

51328-27E30

Unavailable
