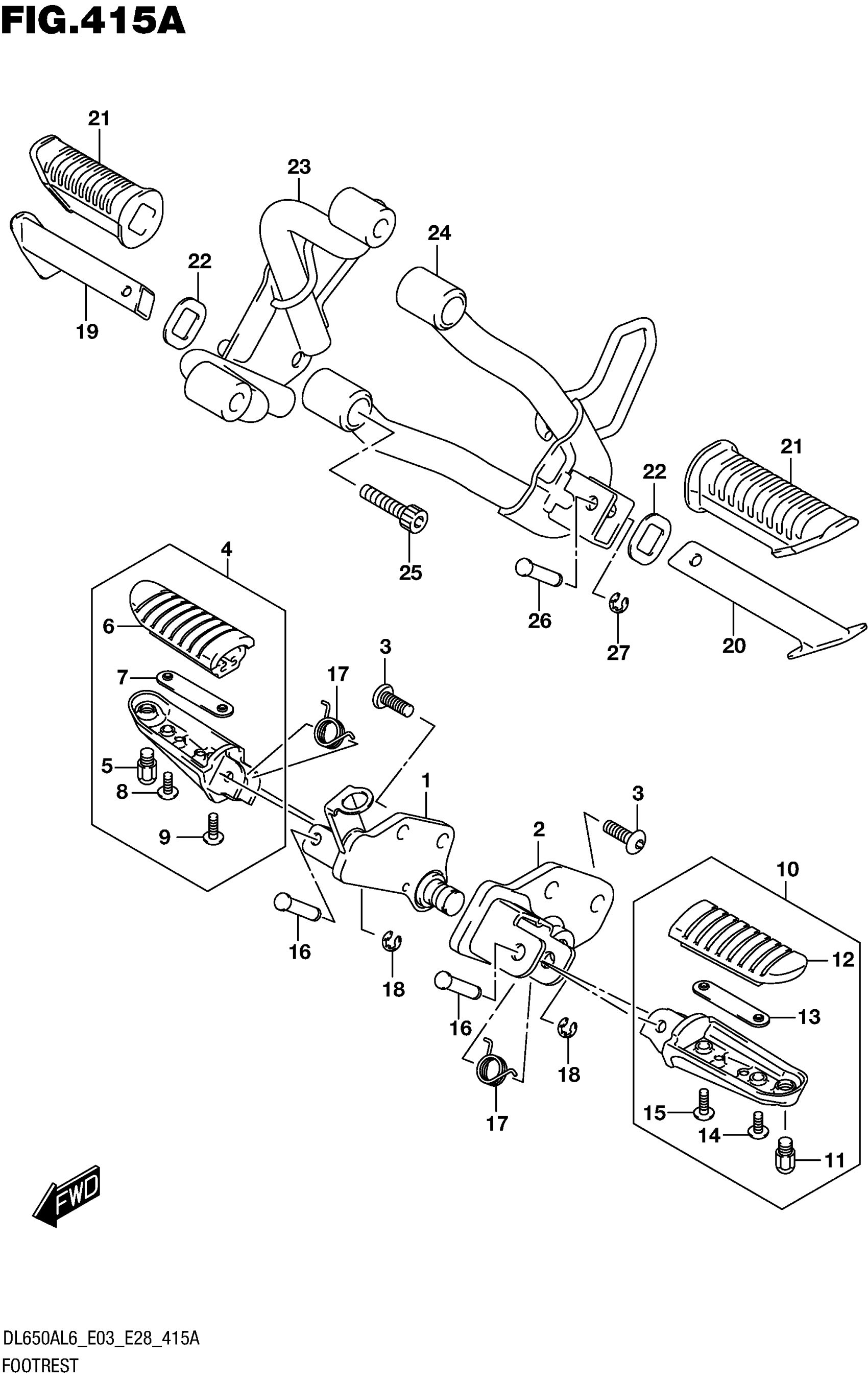

Suzuki DL650AL6 (2016) FOOTREST Diagram

#

Description
Price

1

BRACKET, FR FOOTREST RH

43510-11J00-YAP

Unavailable

2

BRACKET, FR FOOTREST LH

43520-11J00-YAP

Unavailable

3

BOLT (8X23)

09106-08150

Unavailable

4

FOOTREST ASSY RH

43501-06G01

Unavailable

5

.BOLT,BANK SENSOR

43576-07D01

Unavailable

6

.RUBBER

43551-06G00

Unavailable

7

.PLATE

43552-06G00

Unavailable

8

.SCREW | OUTER

02142-0516B

Unavailable

9

.SCREW | INNER

02142-0520B

Unavailable

10

FOOTREST ASSY, LH

43502-06G01

Unavailable

11

.BOLT,BANK SENSOR

43576-07D01

Unavailable

12

.RUBBER

43551-06G00

Unavailable

13

.PLATE

43552-06G00

Unavailable

14

.SCREW | OUTER

02142-0516B

Unavailable

15

.SCREW | INNER

02142-0520B

Unavailable

16

PIN (8X33.2)

09208-08010

Unavailable

17

SPRING

09448-18022

Unavailable

18

E-RING

08332-1106B

Unavailable

22

WASHER, FOOTREST RUBBER

43631-34A01

Unavailable

23

BRACKET, PILLION RH (BLACK)

43810-27G10-YAP

$178.88

24

BRACKET, PILLION LH (BLACK)

43820-27G01-YAP

$147.90

25

BOLT (8X40)

09106-08074

Unavailable

26

PIN (6X29.5)

09208-06008

Unavailable

27

E RING

08332-1104A

Unavailable
