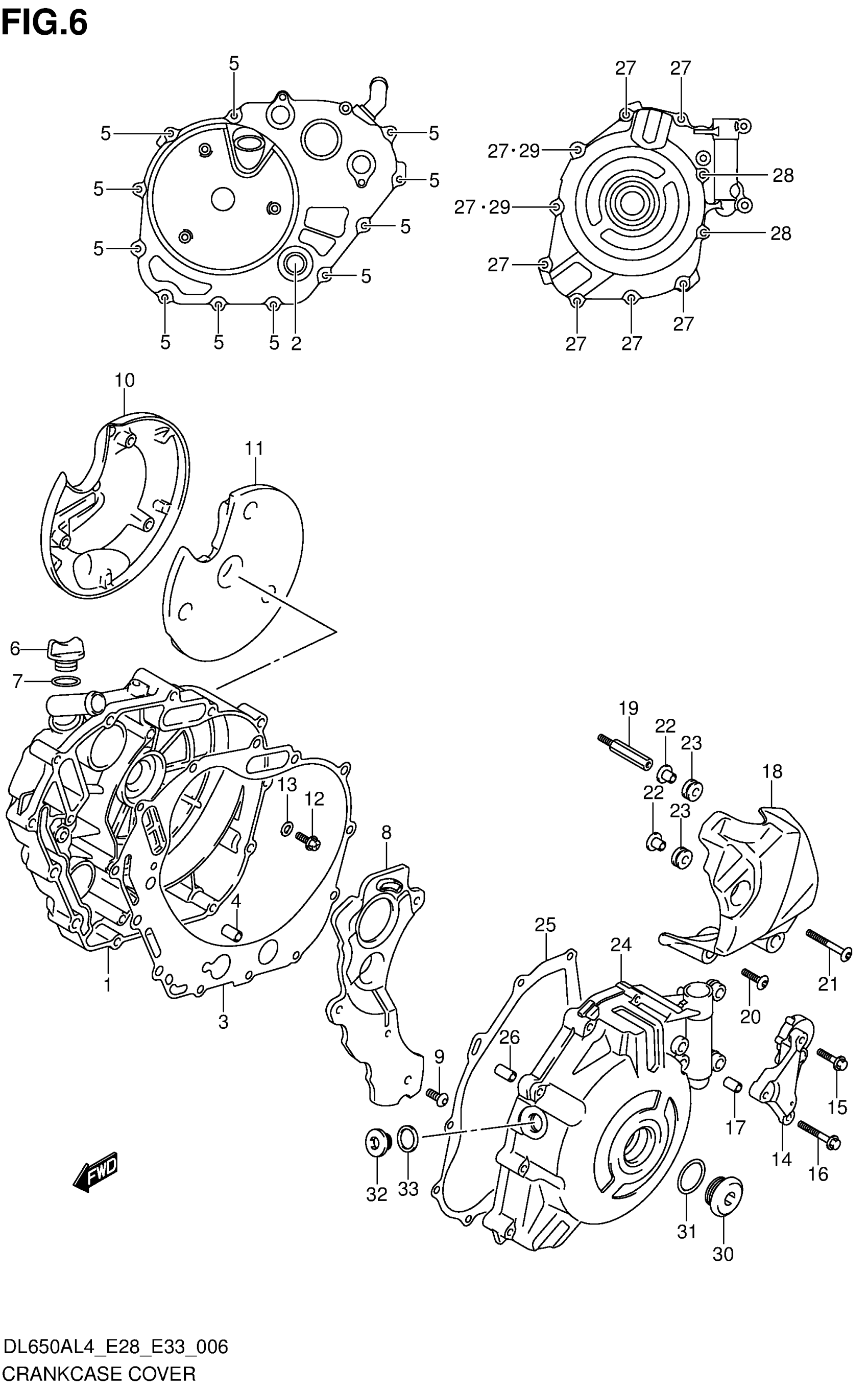

Suzuki DL650AL4 (2014) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH

11340-44H10

Unavailable

2

LENS, OIL LEVEL CHECK

11971-33210

Unavailable

3

.GASKET,CLUTCH COVER

11482-44H00

Unavailable

4

PIN

04211-09149

Unavailable

5

BOLT (6X35)

09103-06214

Unavailable

6

PLUG,ENGINE OIL FILLER

11971-25D00

Unavailable

7

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

8

SEPARATOR,OIL This part replaces 11343-44H00.

11343-44H01

Unavailable

9

BOLT (6X12)

09106-06098

Unavailable

10

COVER, CLUTCH OUTER

11342-11J00

Unavailable

11

DAMPER

11344-11J00

Unavailable

12

BOLT This part replaces 02162-06167.

01550-06167

Unavailable

13

GASKET (5.8X13X1.2)

09168-06023

Unavailable

14

COVER, ENGINE SPROCKET INNER

11361-44H00

Unavailable

15

BOLT

01547-0620A

Unavailable

16

BOLT

01547-0635A

Unavailable

17

PIN

04211-09129

Unavailable

18

COVER, ENGINE SPROCKET OUTER

11371-11J00

Unavailable

19

BOLT

11372-22H00

Unavailable

20

SCREW (6X20)

09139-06028

$3.58

21

SCREW (6X40)

09139-06105

Unavailable

22

WASHER

09169-06062

Unavailable

23

CUSHION

09320-09016

Unavailable

24

COVER, MAGNETO

11351-44H00

Unavailable

25

.GASKET,MAGNETO COVER

11483-19F00

Unavailable

26

PIN

04211-09149

Unavailable

27

BOLT (6X35)

09103-06214

Unavailable

28

BOLT (6X65)

09103-06239

Unavailable

29

GASKET (5.8X13X1.2)

09168-06023

Unavailable

30

PLUG (26X9)

09259-26011

Unavailable

31

O RING (D:3.1,ID:22.7)

09280-22008

Unavailable

32

PLUG (16X8)

09248-16012

Unavailable

33

GASKET (16X22X2)

09168-16002

Unavailable
