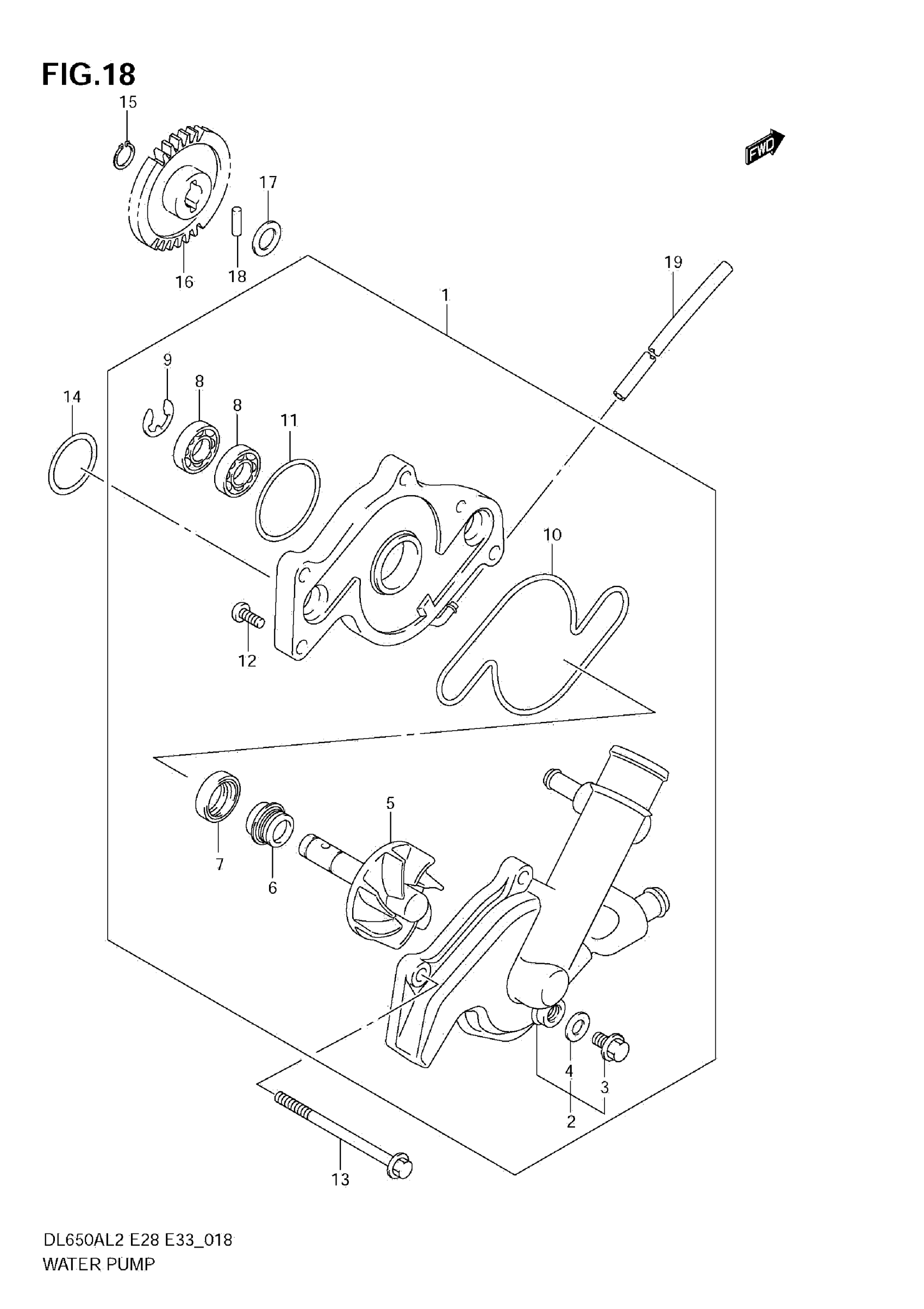

Suzuki DL650AL2 (2012) WATER PUMP Diagram

#

Description
Price

1

PUMP ASSY, WATER This part replaces 17400-44H00.

17400-44H01

Unavailable

2

.CASE, WATER PUMP

17411-44H00

Unavailable

3

.BOLT,DRAIN

17415-20920

Unavailable

4

GASKET (8.2X14X1)

09168-08016

Unavailable

5

IMPELLER/SHAFT

17491-19F40

Unavailable

6

.SEAL,MECHANICAL This part replaces 17470-02F10.

17470-02F11

Unavailable

7

.SEAL,OIL (10X21X5)

17461-48G00

Unavailable

8

BEARING (10X26X8)

09262-10014

Unavailable

9

.E-RING

08332-1108A

Unavailable

10

.O-RING

17418-19F00

Unavailable

11

.O-RING

17435-33400

Unavailable

12

SCREW

02112-0510A

Unavailable

13

BOLT (6X70)

09103-06225

$3.13

14

.O-RING (D:2.4,ID:21.8)

09280-22001

Unavailable

15

CIRCLIP This part replaces 08331-3110A.

08331-31109

Unavailable

16

GEAR,WATER PUMP DRIVEN (NT:34

17461-44H00

Unavailable

17

SHIM (10X18X0.5)

09181-10158

Unavailable

18

ROLLER (4X13.8)

09261-04002

Unavailable

19

HOSE(3.5X6.5X60 | L:600->320 This part replaces 09352-35653-600.

09352-35654-600

Unavailable
