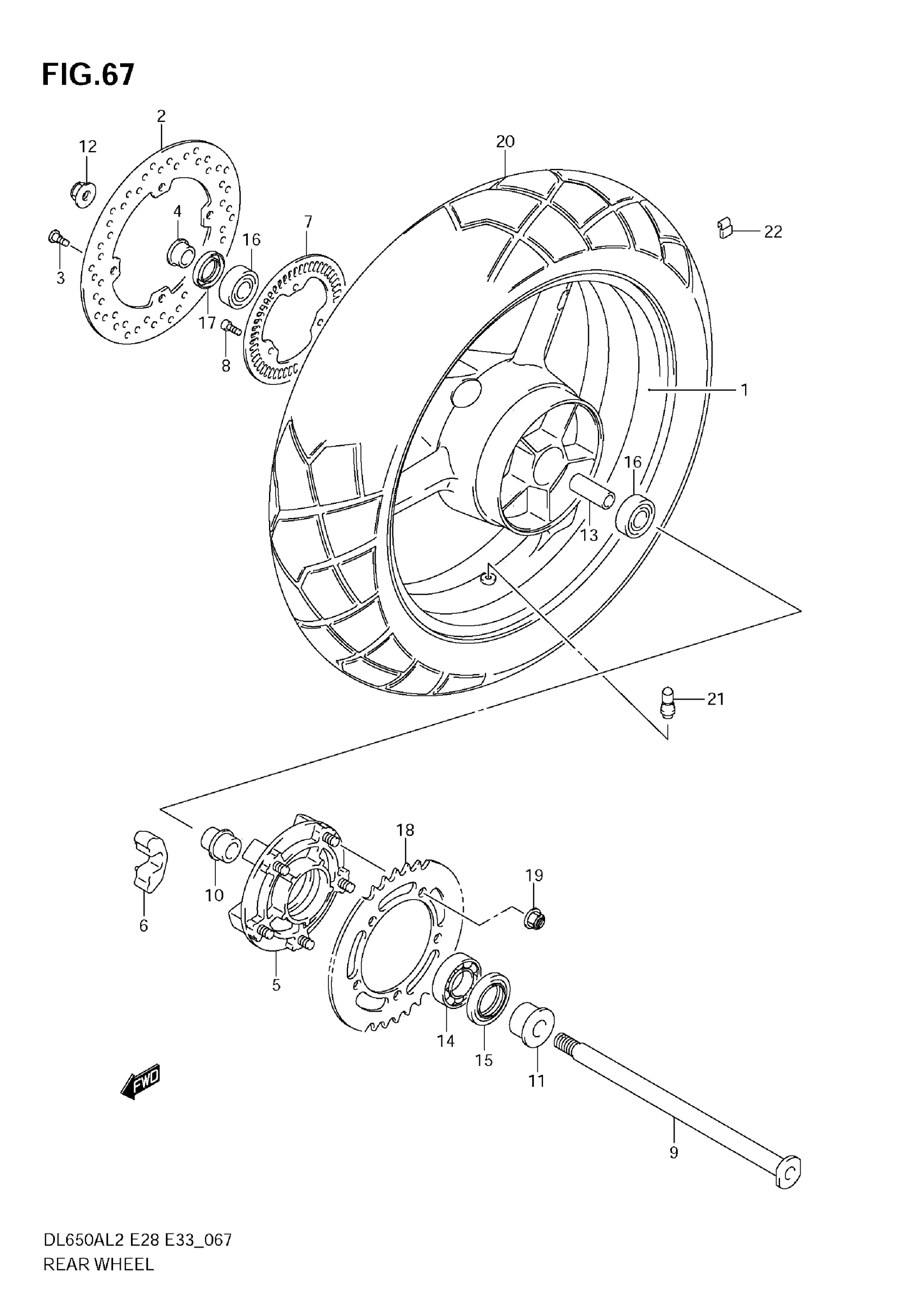

Suzuki DL650AL2 (2012) REAR WHEEL Diagram

#

Description
Price

1

WHEEL, REAR (17M/CXMT4.00) (BLACK)

64111-06G20-019

Unavailable

2

DISC,REAR BRAKE

69211-06G00

Unavailable

3

BOLT (8X21)

09106-08160

Unavailable

4

SPACER, RR AXLE RH

64741-10F00

Unavailable

5

DRUM, RR SPROCKET This part replaces 64610-35F10.

64610-35F40

Unavailable

6

ABSORBER, RR HUB SHOCK

64651-35F10

Unavailable

7

RING, SPEED SENSOR RR

54162-27G00

Unavailable

8

BOLT

07130-0512A

Unavailable

9

AXLE, RR

64711-03F00

Unavailable

10

RETAINER, RR SPROCKET DRUM

64733-06G00

Unavailable

11

SPACER, RR AXLE LH

64751-27G00

Unavailable

12

NUT

08319-3118A

Unavailable

13

SPACER (20.8X27.2X124)

09180-20112

Unavailable

14

BEARING (32X65X17) This part replaces 09262-32007.

09262-32024

Unavailable

15

SEAL (39X65X7) (39X65X7)

09285-39001

Unavailable

16

BEARING This part replaces 08123-62047.

08123-6204B

Unavailable

17

SEAL,OIL (27X47X7) This part replaces 09285-28001.

09285-28004

Unavailable

18

SPROCKET, RR (47T-525)

64511-27G00

Unavailable

19

NUT

08319-3110A

Unavailable

21

VALVE ASSY, WHEEL RIM

43130-24A00

Unavailable

22

BALANCER, WHEEL NO.1

43222-73H10

Unavailable

22

BALANCER, WHEEL NO.2

43224-73H10

Unavailable

22

BALANCER, WHEEL NO.3

43226-73H10

Unavailable
