FRONT DAMPER

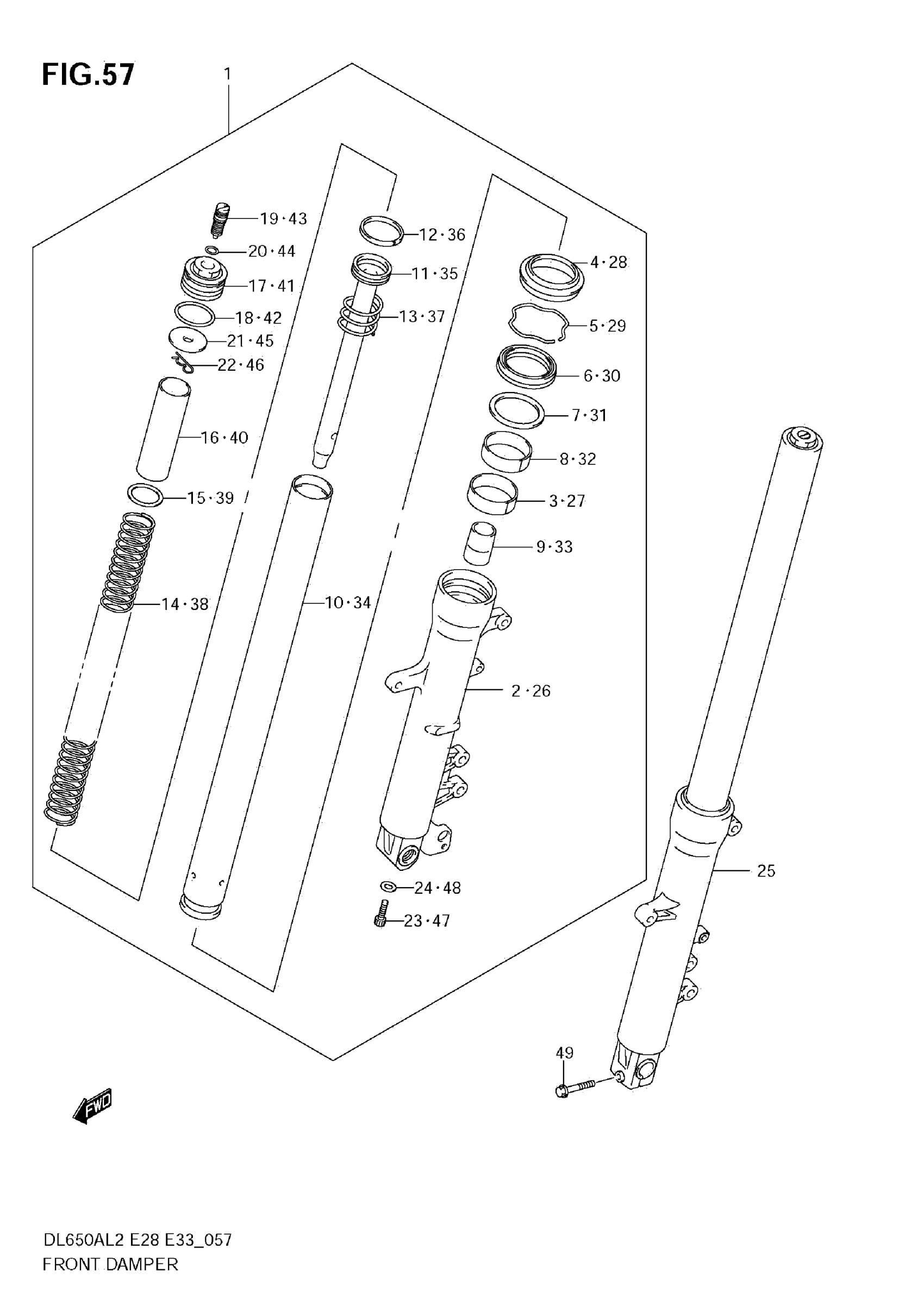

Suzuki DL650AL2 (2012) FRONT DAMPER Diagram
#
1
DAMPER ASSY, FRONT FORK RH
51103-11J00
Unavailable
2
TUBE, OUTER RH
51131-11J00
Unavailable
3
.BUSH, SLIDE This part replaces 51121-11J00.
51121-11J10
Unavailable
4
.SEAL, DUST
51173-27G00
Unavailable
5
RING, STOPPER
51556-38B00
Unavailable
6
SEAL, OIL This part replaces 51553-47H00.
51153-47H00
Unavailable
7
.SPACER, SEAL
51168-17C00
Unavailable
8
.BUSH, GUIDE
51152-47H00
Unavailable
9
PIECE, OIL LOCK
51195-27G00
Unavailable
10
PIPE, FORK
51110-11J00
Unavailable
11
PIPE SEAT
51146-11J00
Unavailable
12
RING, PISTON
51196-27G00
Unavailable
13
SPRING, REBOUND
51177-14D00
Unavailable
14
SPRING, FRONT
51171-11J00
Unavailable
15
SEAT, SPRING, LOWER
51186-17C00
Unavailable
16
COLLAR, SPRING
51176-19C00
Unavailable
17
BOLT, FORK
51189-27G00
Unavailable
18
O RING
51117-17C00
Unavailable
19
ADJUSTER BOLT, SPRING
51185-27G00
Unavailable
20
O RING (D:2.5,ID:13.8) This part replaces 51187-14D00.
09280-14011
Unavailable
21
SEAT, SPRING
51186-12C00
Unavailable
22
PIN, SEAT SPRING
51188-32B00
Unavailable
23
BOLT
51147-48130
Unavailable
24
O RING This part replaces 51148-31030.
51148-36011
Unavailable
25
DAMPER ASSY, FRONT FORK LH
51104-11J00
Unavailable
26
TUBE, OUTER LH
51141-11J00
Unavailable
27
.BUSH, SLIDE This part replaces 51121-11J00.
51121-11J10
Unavailable
28
.SEAL, DUST
51173-27G00
Unavailable
29
RING, STOPPER
51556-38B00
Unavailable
30
SEAL, OIL This part replaces 51553-47H00.
51153-47H00
Unavailable
31
.SPACER, SEAL
51168-17C00
Unavailable
32
.BUSH, GUIDE
51152-47H00
Unavailable
33
PIECE, OIL LOCK
51195-27G00
Unavailable
34
PIPE, FORK
51110-11J00
Unavailable
35
PIPE SEAT
51146-11J00
Unavailable
36
RING, PISTON
51196-27G00
Unavailable
37
SPRING, REBOUND
51177-14D00
Unavailable
38
SPRING, FRONT
51171-11J00
Unavailable
39
SEAT, SPRING, LOWER
51186-17C00
Unavailable
40
COLLAR, SPRING
51176-19C00
Unavailable
41
BOLT, FORK
51189-27G00
Unavailable
42
O RING
51117-17C00
Unavailable
43
ADJUSTER BOLT, SPRING
51185-27G00
Unavailable
44
O RING (D:2.5,ID:13.8) This part replaces 51187-14D00.
09280-14011
Unavailable
45
SEAT, SPRING
51186-12C00
Unavailable
46
PIN, SEAT SPRING
51188-32B00
Unavailable
47
BOLT
51147-48130
Unavailable
48
O RING This part replaces 51148-31030.
51148-36011
Unavailable
49
BOLT,HOLDER AXLE (8X40) | RH
51328-27E30
Unavailable
