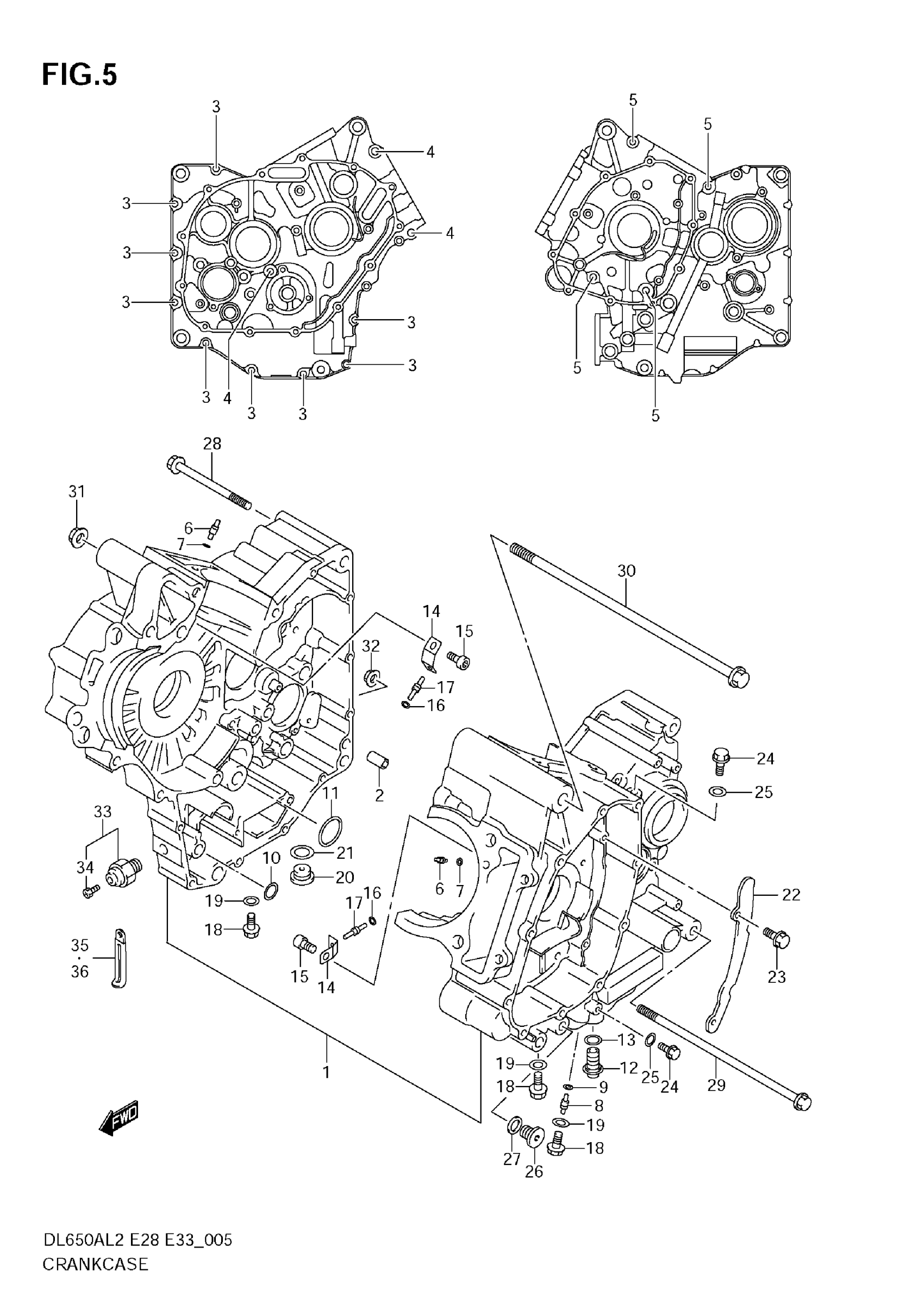

Suzuki DL650AL2 (2012) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET

11301-27850

Unavailable

2

PIN (11X20)

09206-11007

Unavailable

3

BOLT

01547-0650A

Unavailable

4

BOLT

07120-0855A

Unavailable

5

BOLT

07120-0880A

$5.17

6

JET

09493-28010

Unavailable

7

O RING (D:1.2,ID:4)

09280-04004

Unavailable

8

JET

09493-36004

Unavailable

9

O RING (D:1.2,ID:4)

09280-04004

Unavailable

10

O RING (D:1.9,ID:12.6)

09280-12009

Unavailable

11

O-RING (D:2.4,ID:15.8)

09280-15007

Unavailable

12

PLUG

09247-12011

Unavailable

13

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

14

PLATE,PISTON COOLING JET

16438-19F00

Unavailable

15

BOLT (6X12)

09106-06075

Unavailable

16

O RING (D:1.2,ID:4)

09280-04004

Unavailable

17

JET

09493-26007

Unavailable

18

BOLT (8X12)

01550-0812A

Unavailable

19

GASKET (8.2X14X1)

09168-08016

Unavailable

20

PLUG

09248-16012

Unavailable

21

GASKET (16X22X2)

09168-16002

Unavailable

22

PLATE,OIL SEPARATOR

11323-19F00

Unavailable

23

BOLT

01547-0612A

Unavailable

24

BOLT

01547-0610A

Unavailable

25

GASKET (5.8X13X1.2)

09168-06023

Unavailable

26

PLUG

09247-12006

Unavailable

27

GASKET (12X17X1)

09168-12017

Unavailable

28

BOLT (10X225)

09103-10205

Unavailable

29

BOLT (10X275)

09103-10347

Unavailable

30

BOLT (12X310)

09103-12054

Unavailable

31

NUT

09159-12054

Unavailable

32

NUT

08319-3110A

Unavailable

33

SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.

37820-33D11

Unavailable

34

BOLT, OIL PRESSURE SWITCH

37822-33D00

Unavailable

35

CLAMP (L:45)

09404-06429

Unavailable

36

CLAMP(L:80) This part replaces 09404-06433.

09404-06036

Unavailable
