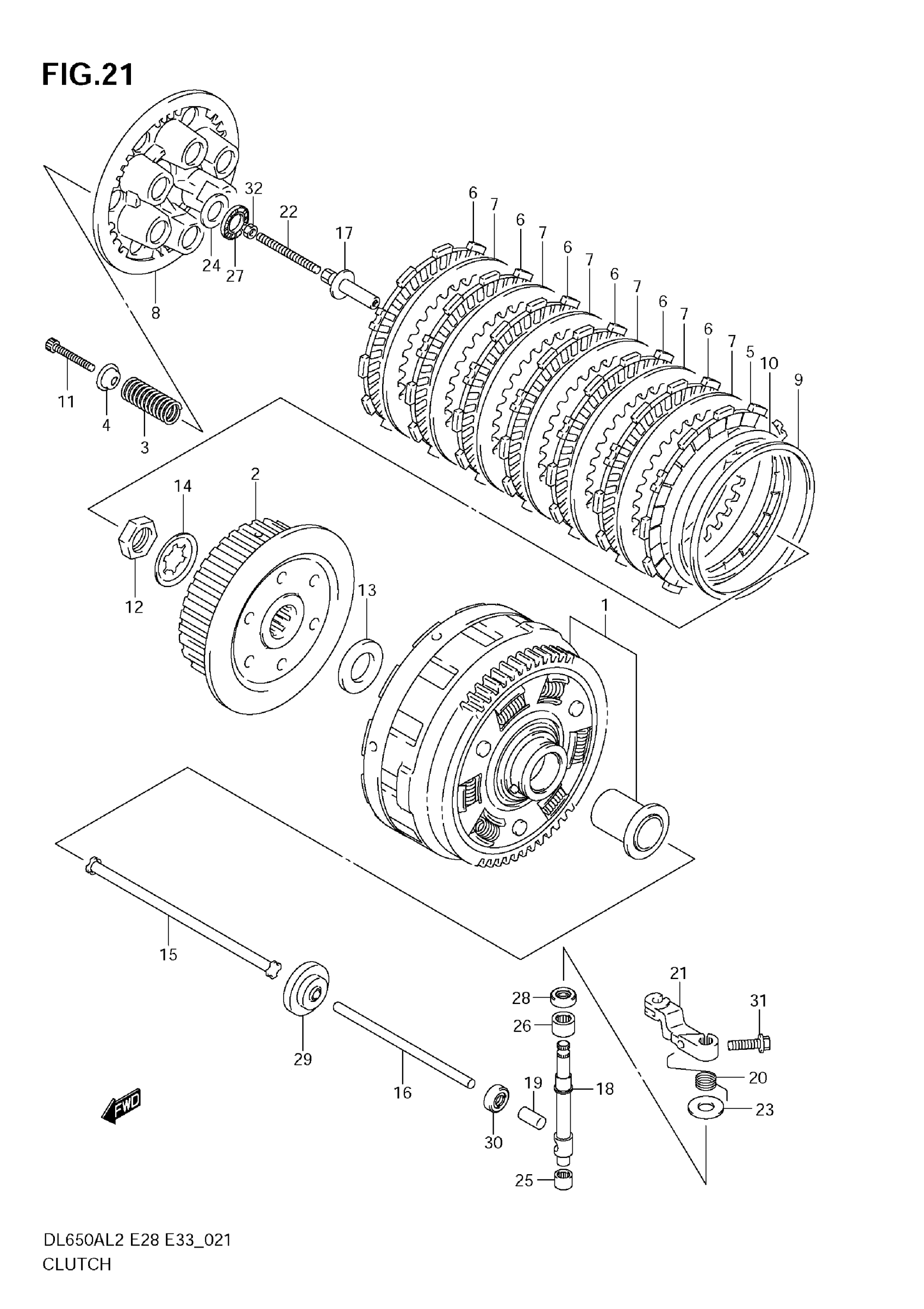

Suzuki DL650AL2 (2012) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY,PRI DRIVEN (NT:71)

21200-44860

Unavailable

2

HUB,CLUTCH SLEEVE

21411-44101

Unavailable

3

SPRING, CLUTCH

21413-17G10

Unavailable

4

WASHER, CLUTCH SPRING

21414-29F00

Unavailable

5

PLATE,CLUTCH DRIVE NO.2 (T:3.

21442-29F10

Unavailable

6

PLATE,CLUTCH DRIVE (T:3.0)

21441-29F30

Unavailable

7

PLATE,CLUTCH DRIVEN (T:1.6)

21451-28C31

Unavailable

8

DISC, CLUTCH PRESSURE

21462-14301

Unavailable

9

SEAT,WAVE WASHER

21471-17G00

Unavailable

10

WASHER,CLUTCH PLATE WAVE

21472-17G00

Unavailable

11

BOLT, CLUTCH SPRING

21482-41G10

Unavailable

12

NUT

09140-20001

Unavailable

13

WASHER (20X36X3)

09160-20067

Unavailable

14

LOCK WASHER This part replaces 09167-20006.

09167-20009

Unavailable

15

ROD,PUSH,R

23110-44111

Unavailable

16

ROD,CLUTCH PUSH,L

23111-15501

Unavailable

17

PIECE,CLUTCH PUSH

23121-44H00

Unavailable

18

CAMSHAFT,CLUTCH RELEASE

23122-44H00

Unavailable

19

CAP, CLUTCH PUSH ROD

23123-41G00

Unavailable

20

SPRING, CLUTCH RELEASE RETURN

23125-11J00

Unavailable

21

ARM, CLUTCH RELEASE

23271-44H10

Unavailable

22

SCREW (6X73)

09134-06015

Unavailable

23

WASHER (10.5X24X1)

09160-10020

Unavailable

24

WASHER (15.5X28X1)

09160-15045

Unavailable

25

BEARING (10X14X10)

09263-10014

Unavailable

26

BEARING (12X18X12)

09263-12027

Unavailable

27

BEARING (15X28X2)

09263-15003

Unavailable

28

SEAL (10X20X6)

09282-10012

Unavailable

29

SEAL (6X34X10.5)

09283-06008

Unavailable

30

SEAL (10X17X5)

09285-10004

Unavailable

31

BOLT

01547-0620A

Unavailable

32

NUT

08310-0006A

Unavailable
