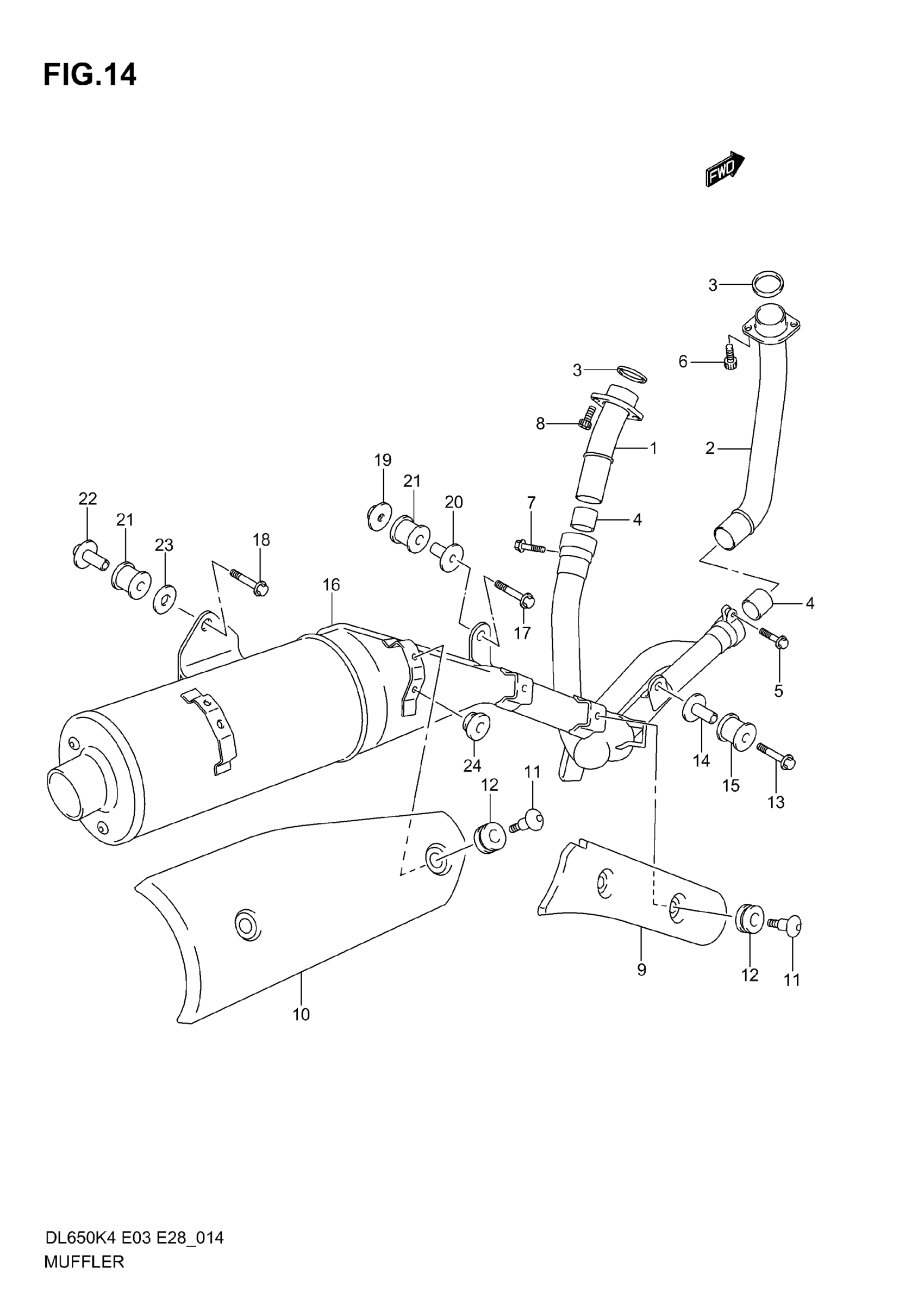

Suzuki DL650 (2006) MUFFLER Diagram

#

Description
Price

1

PIPE, EXHAUST REAR

14150-27G00

Unavailable

2

PIPE, EXHAUST FRONT

14160-17G00

Unavailable

3

.GASKET,EXHAUST PIPE

14181-22D01

Unavailable

4

CONNECTOR, MUFFLER

14771-32E00

Unavailable

5

BOLT

09103-08365

Unavailable

6

BOLT

09106-08165

Unavailable

7

BOLT This part replaces 07120-08353.

07120-0835B

Unavailable

8

BOLT This part replaces 07130-08253.

07130-0825B

Unavailable

9

COVER, MUFFLER FRONT

14771-27G00

Unavailable

10

COVER, MUFFLER This part replaces 14781-27G00.

14781-27G10-YYF

Unavailable

11

SCREW This part replaces 09139-06087.

09139-06126

Unavailable

12

CUSHION

09320-08070

$12.93

13

BOLT (8X45) This part replaces 09118-08152.

09118-08152-A05

Unavailable

14

SPACER (8.6X12X24.2)

09180-08152

Unavailable

15

CUSHION

09320-12048

Unavailable

16

MUFFLER | MODEL K4 E3,E28

14305-27G10-H01

Unavailable

16

MUFFLER | MODEL K4 E33

14305-27G20-H01

Unavailable

16

MUFFLER | MODEL K5 E3,E28

14305-27G40-H01

Unavailable

16

MUFFLER | MODEL K5 E33 MODEL K6

14305-27G50-H01

Unavailable

17

BOLT This part replaces 01550-08453.

01550-0845A

Unavailable

18

BOLT

09103-08358

Unavailable

19

NUT, MUFFLER SPRT

14414-27G00

Unavailable

20

SPACER

09180-08156

Unavailable

21

CUSHION

09320-12049

$10.34

22

NUT, MUFFLER SPRT

14414-06G00

Unavailable

23

WASHER

09160-08146

$2.80

24

CUSHION | MODEL K5/K6

09321-10018

Unavailable
