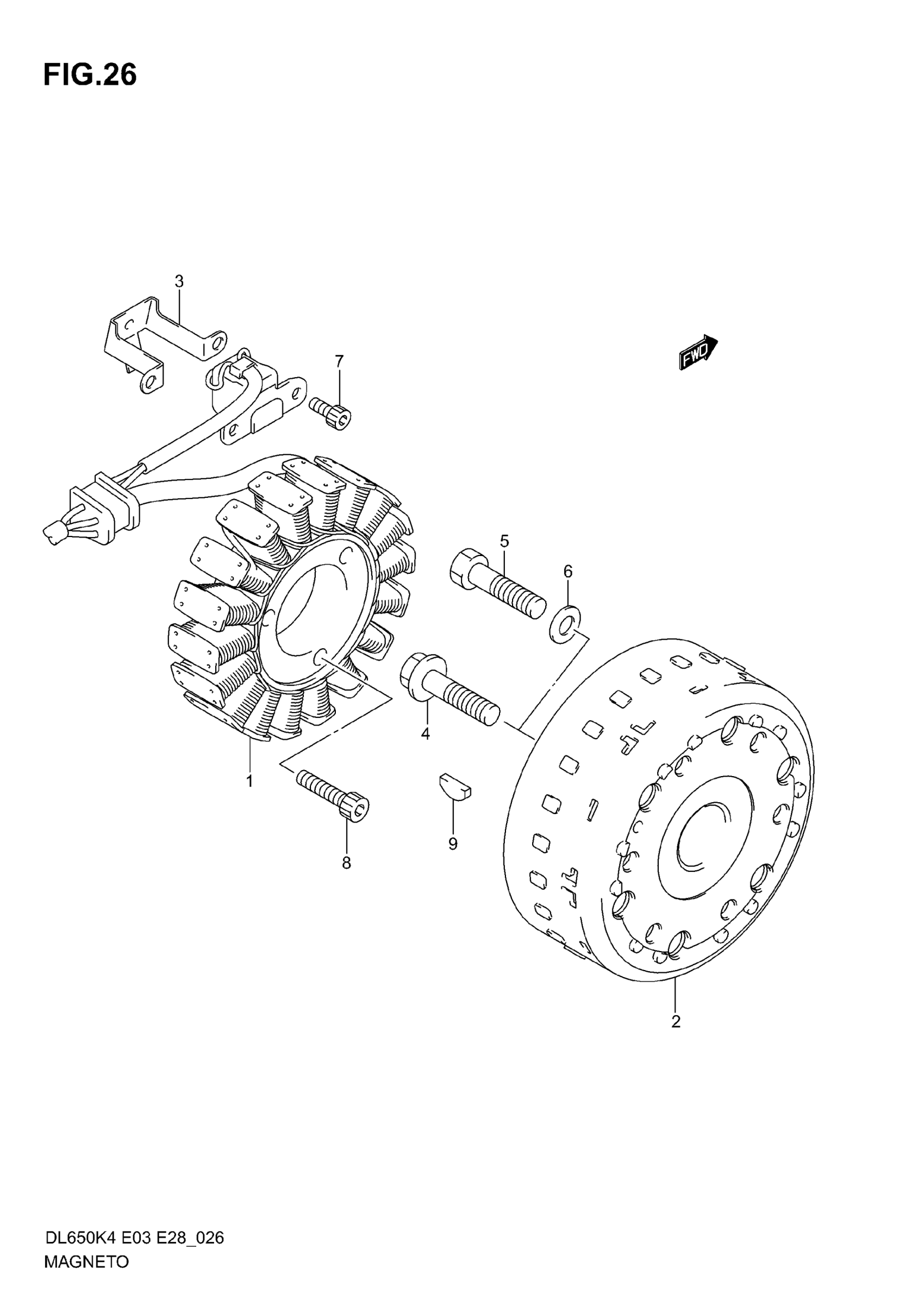

Suzuki DL650 (2006) MAGNETO Diagram

#

Description
Price

1

STATOR ASSY This part replaces 32101-17G00.

32101-17G02

Unavailable

2

ROTOR ASSY | %F.NO.52101898 This part replaces 32102-17G00.

32102-17G01

Unavailable

2

ROTOR ASSY | F.NO.52101899%

32102-17G01

Unavailable

3

CLAMP, MAGNETO LEAD

32371-19F00

Unavailable

4

BOLT ROTOR (12X37) | %F.NO.52101898

32491-06G00

Unavailable

5

BOLT ROTOR (12X40) | F.NO.52101899%

09103-12004

Unavailable

6

WASHER (12X30X3.0) | F.NO.52101899%

09160-12036

Unavailable

7

BOLT This part replaces 07130-05123.

07130-0512B

Unavailable

8

BOLT This part replaces 07130-06303.

07130-0630B

Unavailable

9

KEY

09420-04008

Unavailable
