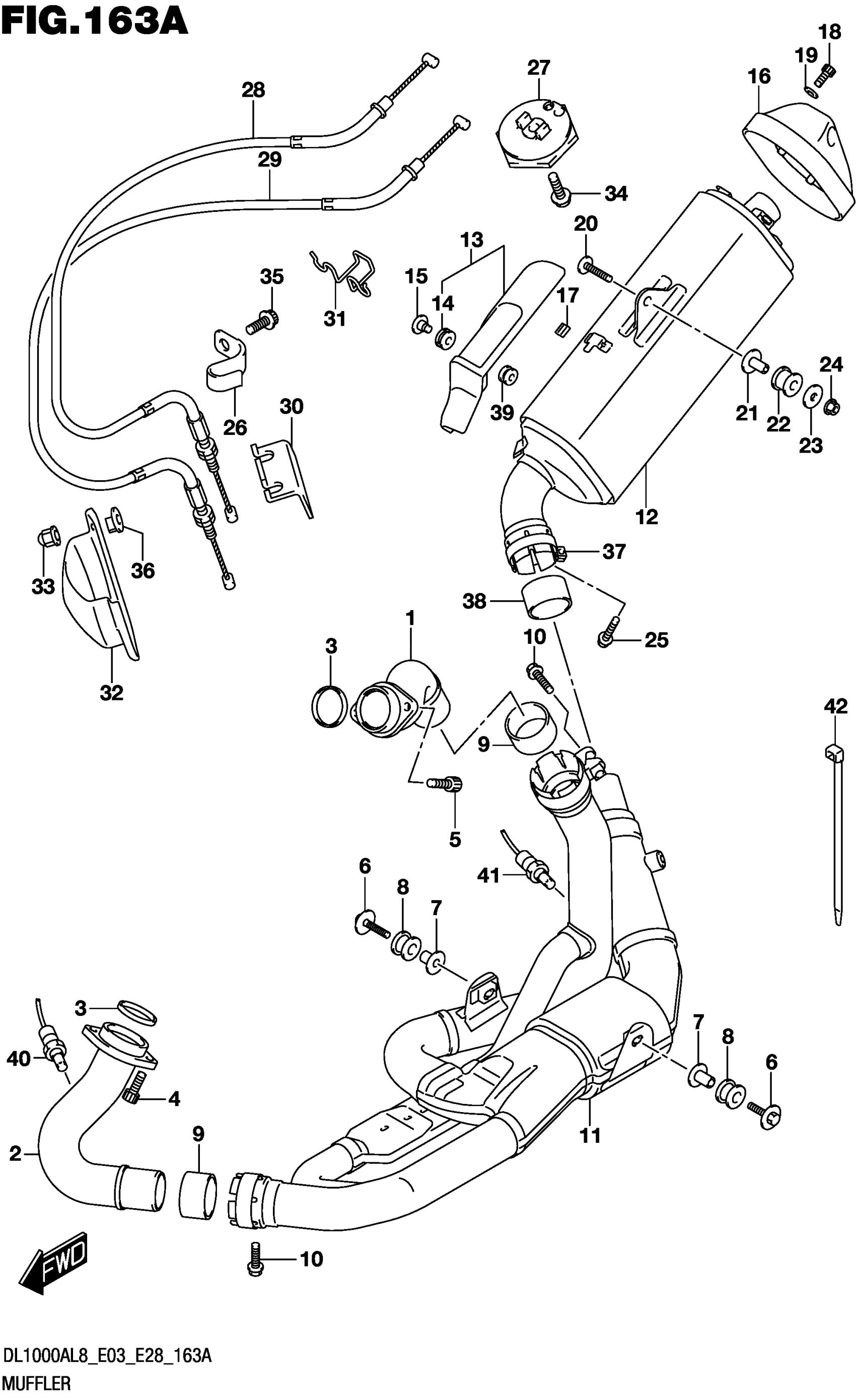

Suzuki DL1000AL8 (2018) MUFFLER Diagram

#

Description
Price

1

PIPE, EXHAUST RR

14150-31J00

Unavailable

2

PIPE, EXHAUST FR

14160-31J00

Unavailable

3

GASKET, EXHAUST PIPE

14181-31D00

Unavailable

4

BOLT (8X25)

09106-08178

Unavailable

5

BOLT

07130-0825A

Unavailable

6

BOLT (8X45)

09118-08152-A05

Unavailable

7

SPACER (8.6X12X24.2)

09180-08152

Unavailable

8

CUSHION

09320-12077

Unavailable

9

CONNECTOR, EXHAUST

14771-42F40

Unavailable

10

BOLT (8X35)

09106-08197

Unavailable

11

PIPE, EXHAUST CENTER

14205-31J02

Unavailable

12

BODY, MUFFLER

14310-31J30-H01

Unavailable

13

COVER, MUFFLER FR

14780-31J00

Unavailable

14

CUSHION (8.4X18X6)

09320-08066

Unavailable

15

SCREW (6X12)

09139-06128

Unavailable

16

COVER, MUFFLER RR

14791-31J10

Unavailable

17

GROMMET, MUFFLER COVER

14795-10FA0

Unavailable

18

BOLT (6X15)

09106-06078

Unavailable

19

WASHER (7X12X1)

09160-06055

Unavailable

20

BOLT (8X45)

09106-08164

Unavailable

21

SPACER (8.6X12X25.5)

09180-08156

Unavailable

22

CUSHION

09320-12049

$10.34

23

WASHER (8.5X33X1.5)

09160-08146

$2.80

24

NUT

08316-1008A

Unavailable

25

BOLT (8X40)

09106-08162

Unavailable

26

CLAMP

09403-11307

Unavailable

27

PULLEY, CONTROLLER

11269-18G01

$32.50

28

CABLE, EXHAUST VALVE NO.1

11276-31J10

Unavailable

29

CABLE, EXHAUST VALVE NO.2

11277-31J10

Unavailable

30

BRACKET, EXHAUST VALVE CABLE

14250-21H00

Unavailable

31

GUIDE, EXHAUST VALVE CABLE

14252-14J00

Unavailable

32

COVER, EXHAUST VALVE

14280-08J00

Unavailable

33

NUT (M6)

09159-06100

Unavailable

34

BOLT

01547-0516A

Unavailable

35

BOLT

07120-0612A

Unavailable

36

NUT

08316-1006A

Unavailable

37

CLAMP,MUF CONN

14459-31J10

Unavailable

38

CONNECTOR,MUF

14771-18H00

Unavailable

39

CUSHION (4X12X8) This part replaces 09320-04009.

09320-04013

Unavailable

40

SENSOR, OXYGEN

18213-16H10

Unavailable

41

SENSOR, OXYGEN

18213-18H20

Unavailable

42

CLAMP (L:145)

09407-14407

Unavailable
