2016 Suzuki DL1000AL6 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2016 Suzuki DL1000AL6, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

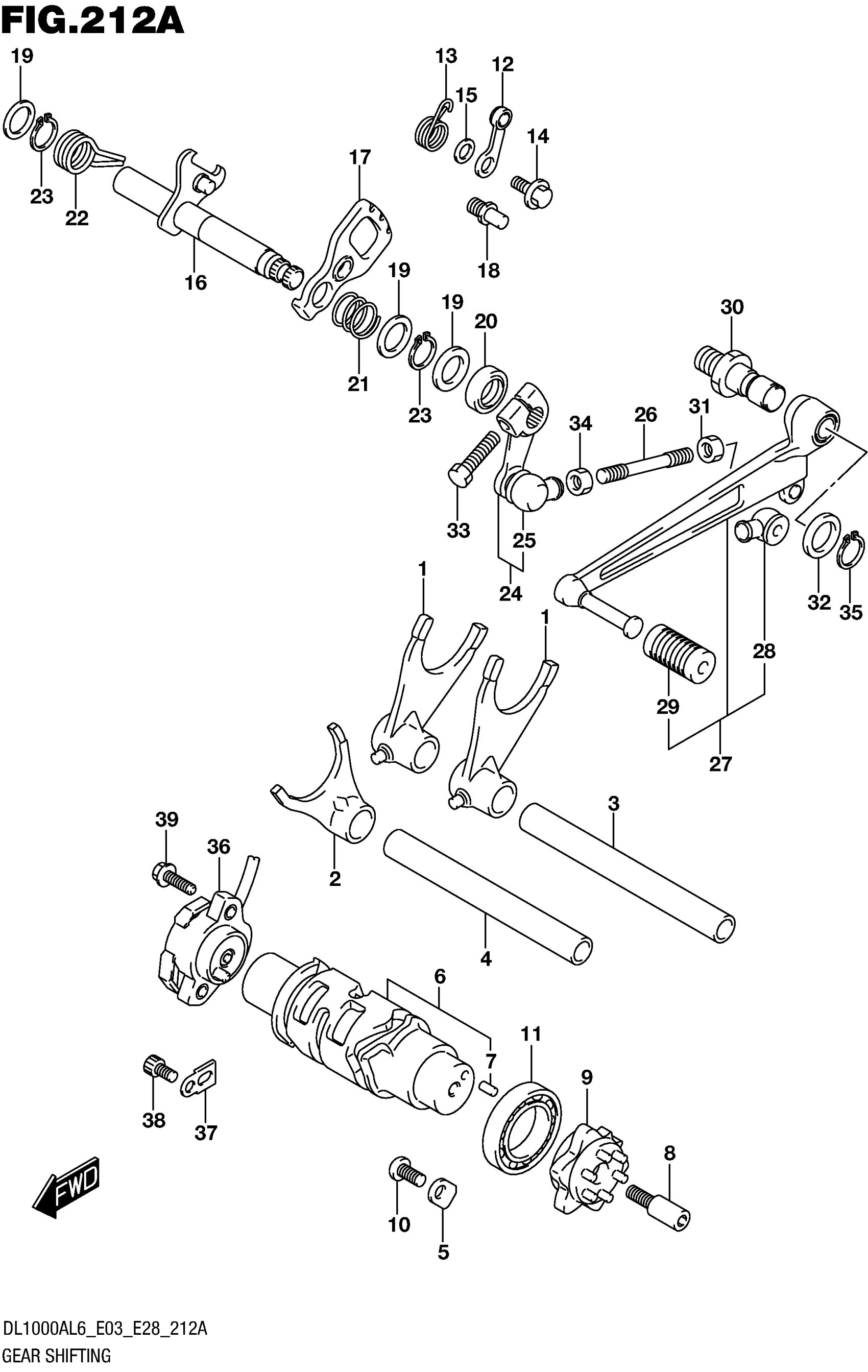

2016 Suzuki DL1000AL6 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT This part replaces 25211-17E01.

25211-17E02

2
Out of stock

2

FORK, GEAR SHIFT

25231-35F00

1
Out of stock

3

SHAFT, GEAR SHIFT FORK NO.2

25411-02F20

1
Out of stock

4

SHAFT, GEAR SHIFT FORK NO.1

25411-02F20

1
Out of stock

5

RETAINER, SHIFT CAM

24741-21A00

2
Out of stock

6

CAM,GEAR SHIFT

25310-31J00

1
Out of stock

7

PIN (4X13.8)

04221-04089

1
Out of stock

8

BOLT, GEAR SHIFT CAM PLATE

25312-42F01

1
Out of stock

9

PLATE, GEAR SHIFT

25381-13E30

1
Out of stock

10

SCREW (6X12)

09125-06122

2
Out of stock

11

BEARING

08113-69050

1
Out of stock

12

STOPPER,SHIFT CAM This part replaces 25350-06G00.

25350-06G10

1
Out of stock

13

SPRING, STOPPER ARM

25355-38F00

1
Out of stock

14

BOLT (6X14.3)

09111-06041

1
Out of stock

15

WASHER

08211-06141

1
Out of stock

16

SHAFT,GEAR SHIFT

25510-06G10

1
Out of stock

17

PLATE,GEAR SHIFT CAM DRIVE This part replaces 25512-06G10.

25512-06G20

1
Out of stock

18

STOPPER, GEAR SHIFT

25671-01011

1
Out of stock

19

SHIM (14X22X1)

09181-14167

3
Out of stock

20

SEAL, SHIFT SHAFT (14X22X6) This part replaces 09283-14005.

09283-14006

1
Out of stock

21

SPRING

09440-17009

1
Out of stock

22

SPRING

09444-20001

1
Out of stock

23

CIRCLIP

08331-3114A

2
Out of stock

24

ARM,GEAR SHIFT This part replaces 25520-16G00.

25520-16G01

1
Out of stock

25

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

26

ROD,GEAR SHIFT LINK (L:90)

25525-11C00

1
Out of stock

27

LEVER ASSY,GEAR SHIFT This part replaces 25600-31J00.

25600-31J01

1
Out of stock

28

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

29

.RUBBER

25652-20C00

1
Out of stock

30

SHAFT, GEAR SHIFT LEVER

25617-03F10

1
Out of stock

31

NUT

09140-06025

1
Out of stock

32

WASHER (12.5X20X1)

09160-12011

1
Out of stock

33

BOLT

01547-0625A

1
Out of stock

34

NUT

08310-0006A

1
Out of stock

35

CIRCLIP

08331-3112A

1
Out of stock

36

SENSOR ASSY,GEA This part replaces 37730-31J00.

37730-31J01

1
Out of stock

37

CLAMP, GEAR SHIFT

31497-45000

1
Out of stock

38

BOLT

07130-0510A

1
Out of stock

39

BOLT (5X16)

09106-05023

2
Out of stock
