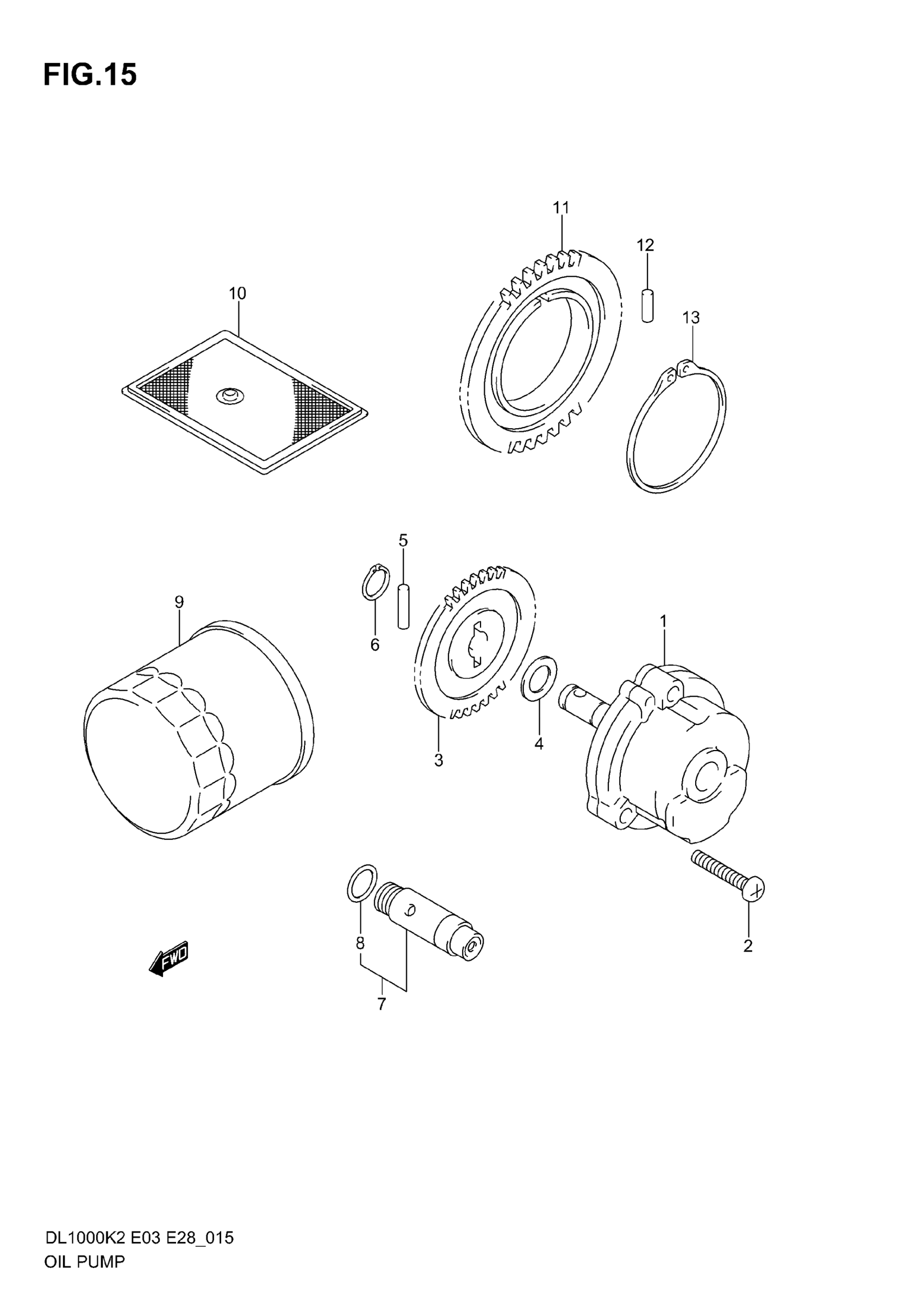

Suzuki DL1000 (2006) OIL PUMP Diagram

#

Description
Price

1

PUMP ASSY,ENG OIL

16400-02FB0

Unavailable

2

SCREW | MODEL K2/K3/K4/K5 This part replaces 02112-06253.

02112-0625A

Unavailable

2

BOLT | MODEL K6 This part replaces 07130-06253.

07130-0625B

Unavailable

3

GEAR, OIL PUMP DRIVEN

16331-02F00

Unavailable

4

WASHER

09181-10158

Unavailable

5

PIN

09261-04009

Unavailable

6

CIRCLIP This part replaces 08331-31106.

08331-31109

Unavailable

7

VALVE ASSY, OIL RELIEF | Includes Item(s) 8

16440-24F00

Unavailable

8

O RING

09280-13004

Unavailable

9

FILTER, ENGINE OIL This part replaces 16510-03G00-X07.

16510-07J00

Unavailable

10

STRAINER,ENG OIL This part replaces 16520-32E00.

16520-32E01

Unavailable

11

GEAR, OIL PUMP DRIVE

16321-02F00

Unavailable

12

PIN

09261-06002

Unavailable

13

CIRCLIP This part replaces 08331-31506.

08331-31509

Unavailable
