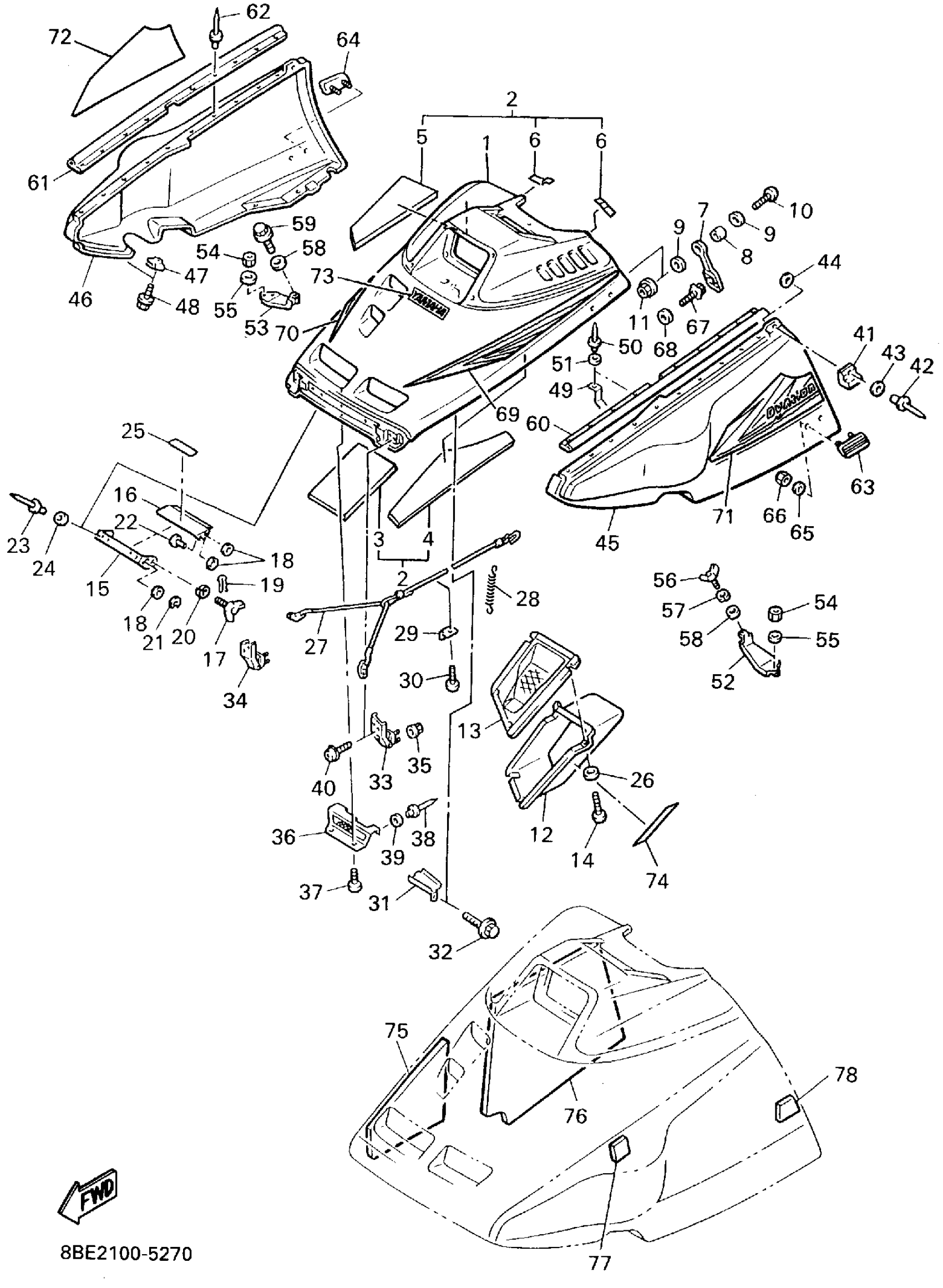

1995 Yamaha Ovation LE (CS340EV) Shroud Diagram
Find the part on the Shroud diagram for your 1995 Yamaha Ovation LE (CS340EV), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
SHROUD ASSEMBLY
88E-Y7711-10-00
2
LINING SET
89E-W7726-00-00
3
LINING, SHROUD 1
85L-77261-00-00
4
LINING, SHROUD 2
85L-77262-00-00
5
LINING, SHROUD 3
85L-77263-00-00
6
DAMPER, SHROUD
85L-77196-00-00
9
WASHER, PLATE 8221447500
90201-06057-00
12
DUCT
85L-77194-00-00
13
PROTECTOR 3
85L-77553-00-00
15
STAY 1
85L-77125-01-00
16
STAY 3
85L-77127-01-00
22
PIN
90249-05136-00
23
RIVET (856)
90267-48014-00
24
. WASHER, PLATE (90201-04325-00 )
90201-044R6-00
25
LABEL,WARNING 2
8BE-77762-00-00
27
STOPPER,SHROUD
89X-77118-00-00
28
CLAMP, ROD
80L-77159-00-00
31
PLATE 1
85L-77185-00-00
33
HINGE ASSEMBLY
85L-77140-00-00
34
HINGE ASSEMBLY 2
85L-7714A-00-00
36
PROTECTOR 4
85L-77554-00-00
38
RIVET (856)
90267-48014-00
43
WASHER, SPECIAL
85L-77116-00-00
44
. WASHER, PLATE (90201-04325-00 )
90201-044R6-00
45
HOOD 1
88E-21982-10-00
46
HOOD 2
88E-21983-10-00
49
STAY, BELT
85L-77338-00-00
50
RIVET, BLIND (8K1)
90267-40076-00
51
WASHER, PLATE (8M6)
90201-047A2-00
52
BRACKET 3
85L-2196F-00-00
53
BRACKET 4
85L-2196G-00-00
60
BUSH, RUBBER 1
85L-77515-00-00
61
BUSH, RUBBER 2
85L-77516-00-00
63
PROTECTOR 1
85L-77551-00-00
64
PROTECTOR 2
85L-77552-00-00
68
PLATE
4U5-2176E-00-00
69
ORNAMENT 1
8BE-77163-10-00
70
ORNAMENT 2
8BE-77164-10-00
71
EMBLEM 3
8BE-77353-10-00
72
EMBLEM 4
8BE-77354-10-00
73
EMBLEM, YAMAHA
99246-00120-00
75
DAMPER, NOISE 12
85L-77272-00-00
76
DAMPER, NOISE 13
85L-77273-00-00
77
TAPE 3
85L-7717G-01-00
78
TAPE 4
85L-7717H-01-00
