1997 Yamaha Ovation LE (CS340EA) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1997 Yamaha Ovation LE (CS340EA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

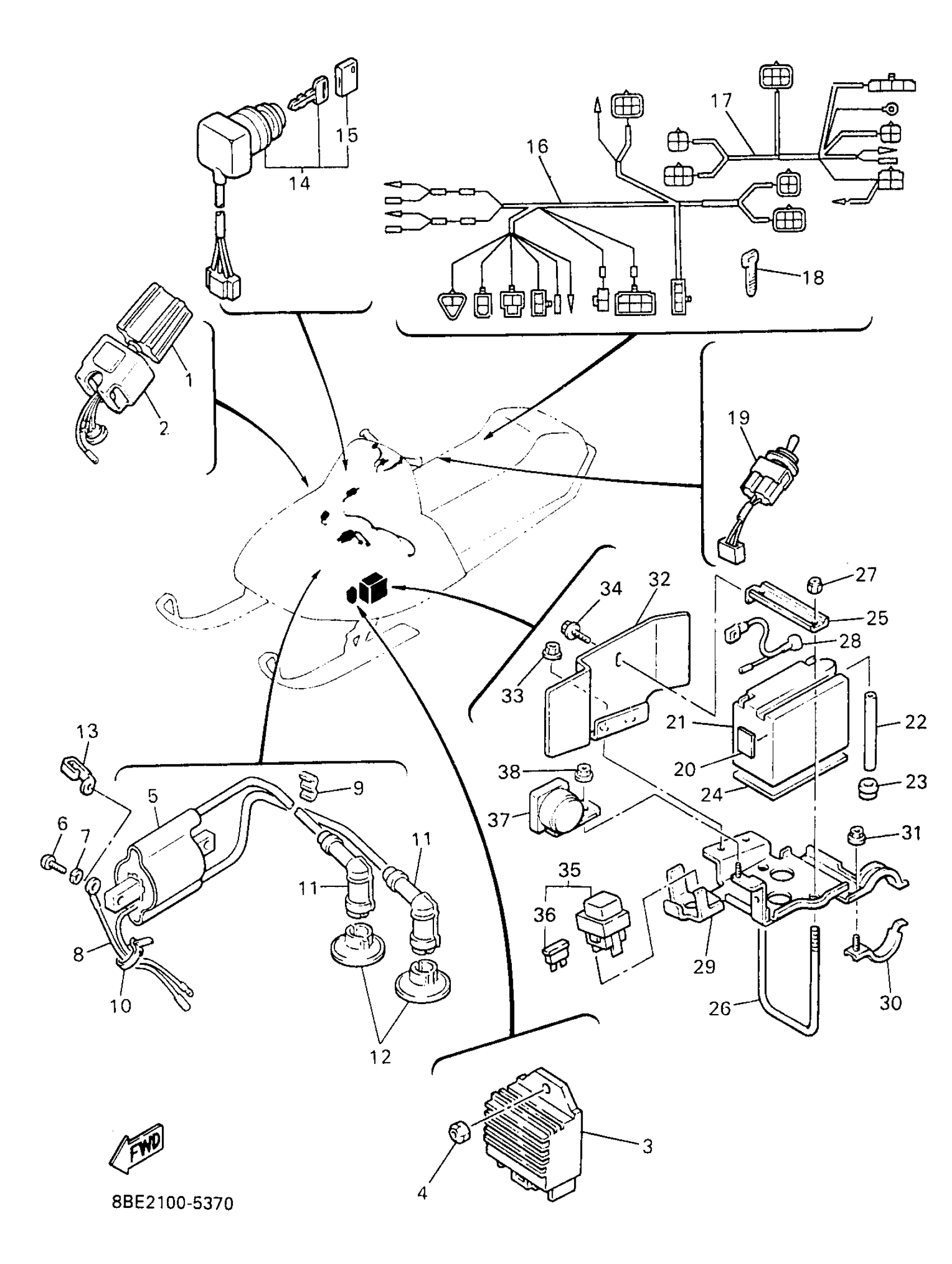

1997 Yamaha Ovation LE (CS340EA) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

C.D.I. UNIT ASSY

8AU-85540-00-00

1

$192.65

In stock

2

BAND

2A7-85546-00-00

—

$20.40

In stock

3

RECTIFIER & REGULATOR ASSY

89A-81960-00-00

1

$91.88

In stock

4

NUT, NYLON

95707-06300-00

1

$3.20

In stock

5

IGNITION COIL ASSY

85T-82310-06-00

1
Out of stock

6

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

7

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

8

WIRE, SUB-LEAD

87D-82318-00-00

1
Out of stock

9

CLAMP, CORD

861-82361-00-00

—

$5.34

In stock

10

CLAMP

90465-08028-00

1

$4.62

In stock

11

PLUG CAP ASSY

85G-82370-20-00

1

$28.09

In stock

12

SEAL

8G5-82372-00-00

1

$4.66

In stock

13

CLAMP(51Y)

90465-08277-00

—
Out of stock

14

MAIN SWITCH ASSY

8K1-82510-21-00

—
Out of stock

15

CAP, KEY

526-82579-00-00

1

$6.72

In stock

16

WIRE HARNESS ASSEMBLY

8BE-82590-00-00

1
Out of stock

17

WIRE HARNESS ASSEMBLY 2

8BE-82580-00-00

1
Out of stock

18

BAND

341-26397-01-00

1
Out of stock

19

SWITCH

8JD-82917-00-00

—
Out of stock

20

DAMPER

22F-2139X-00-00

—
Out of stock

21

YB14LA2 YUASA BATTERY

YB1-4LA20-00-00

1
Out of stock

22

HOSE (L340)

90445-08684-00

—

$3.37

In stock

23

GROMMET(3AA)

90480-12497-00

1

$2.75

In stock

24

. SEAT, BATTERY

82L-82122-00-00

1
Out of stock

25

PLATE, BATTERY FITTING

85N-82136-00-00

1
Out of stock

26

. SCREW, FITTING

8J4-82133-00-00

1
Out of stock

27

NUT, NYLON

95707-06300-00

1

$3.20

In stock

28

. WIRE, PLUS LEAD

89X-82115-00-00

1
Out of stock

29

BRACKET,BATTERY

85N-2199G-01-00

1
Out of stock

30

PLATE, BATTERY FITTING

8V0-82136-00-00

1
Out of stock

31

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

32

. SHIELD, HEAT

85N-2199H-00-00

1
Out of stock

33

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

34

BOLT, FLANGE

95817-06010-00

—

$3.91

In stock

35

FUSE HOLDER ASSY

8BE-82150-00-00

—

$21.80

In stock

36

FUSE (10A)

42X-82151-00-00

—

$2.16

In stock

37

. STARTER RELAY ASSY

8J9-81940-10-00

1
Out of stock

38

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock
