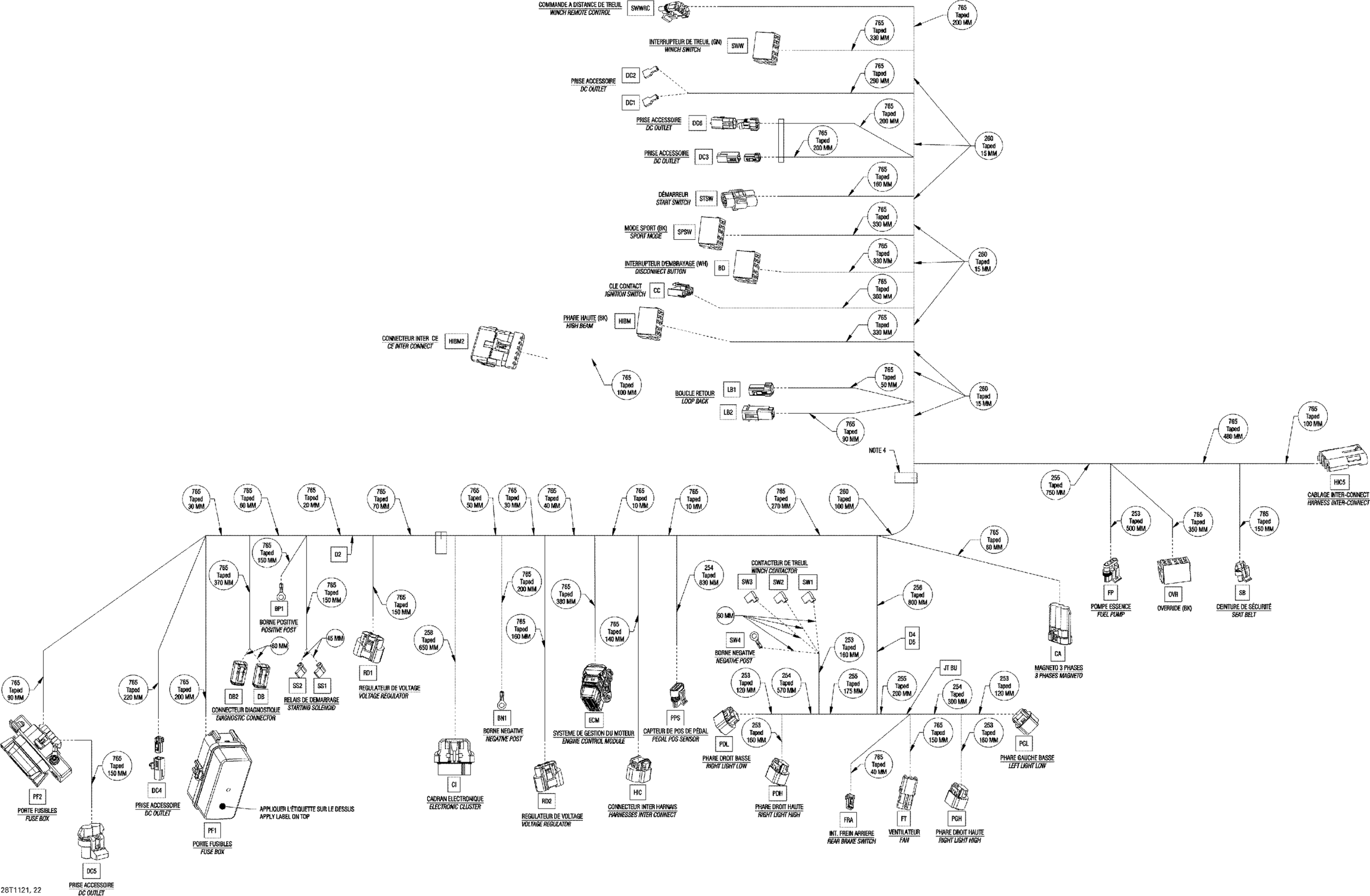

Can-Am Commander 800, 2011 Main Harness Diagram

#

Description
Price

253

$13.14

254

Was 409901700 Tubing (9 mm)

219704399

Unavailable

255

Was 409901800 Tubing (13 mm)

219704400

Unavailable

256

Tubing 16 Mm 1000Mm Long

219704408

Unavailable

257

Was 409901600 Tubing 19mm

219704398

Unavailable

258

Tubing 10 MM 1000MM Long

219704407

Unavailable

260

Was 515175319 Tubing 22 mm

219704423

Unavailable

BD

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

BD

Housing Connector

710002001

$12.68

BD

Terminal

710001931

$1.65

BN1

Heat Shrink Tubing 25 mm

512059668

Unavailable

BN1

Terminal

710000913

Unavailable

BP1

Heat Shrink Tubing 25 mm

512059668

Unavailable

BP1

Terminal

710000913

Unavailable

CA

HOUSING - Call your local BRP dealership

710001634

Unavailable

CA

Terminal

710001630

$1.83

CC

Male Housing, 6 Circuits

710000849

Unavailable

CC

Lock

710000848

Unavailable

CC

Female Terminal

710000274

$8.98

CC

Terminal | Canada/Usa

710001635

Unavailable

CI

Female Housing, 24 Circuits

515175801

Unavailable

CI

Retainer Block

515175802

Unavailable

CI

Plug

515175812

Unavailable

CI

Female Housing

710000399

Unavailable

CI

Wire Seal

515175803

Unavailable

CI

Female Terminal

710001131

Unavailable

D2

Diode

409012700

$10.83

D4

Diode

409012700

$10.83

D5

Diode

409012700

$10.83

DB

$13.05

DB

Male Wedge, 6 Circuits

515175678

Unavailable

DB

Sealing Cap

293000052

Unavailable

DB

Female Terminal

278001665

Unavailable

DB2

$13.05

DB2

Male Wedge, 6 Circuits

515175678

Unavailable

DB2

Sealing Cap

293000052

Unavailable

DB2

Female Terminal

278001665

Unavailable

DC1

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

DC1

Female Terminal

409010800

$0.95

DC2

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

DC2

Female Terminal

710000038

$4.60

DC3

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

DC3

Female Housing, 2 Circuits

515175658

Unavailable

DC3

Male Housing, 2 Circuits

710000667

Unavailable

DC3

Female Terminal

515175231

Unavailable

DC4

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

DC4

Female Housing, 2 Circuits

515175658

Unavailable

DC4

Male Housing, 2 Circuits

710000667

Unavailable

DC4

Female Terminal

515175231

Unavailable

DC5

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

DC5

Housing

710001157

Unavailable

DC5

Lock

710001323

Unavailable

DC5

Wire Seal

710001159

Unavailable

DC5

Female Terminal

710001160

Unavailable

DC6

Clip

710000992

$4.00

DC6

Female Housing, 2 Circuits

278000217

Unavailable

DC6

$11.02

DC6

Wire Seal

278000216

Unavailable

DC6

Wire Seal

278000218

Unavailable

DC6

Female Terminal

409007300

$0.36

ECM

Cover, 48 positions

710001591

Unavailable

ECM

Plug

710001592

Unavailable

ECM

Plug

710001593

Unavailable

ECM

Female Terminal

710001589

Unavailable

ECM

Female Terminal

710001727

Unavailable

FP

Female Housing, 4 Circuits

409209700

Unavailable

FP

Wire Seal

278001013

Unavailable

FP

Wire Seal

515176621

Unavailable

FP

Female Terminal

278001014

Unavailable

FP

Female Terminal

710001340

Unavailable

FRA

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

FRA

Female Housing, 2 Circuits

515175658

Unavailable

FRA

Female Terminal

515175231

Unavailable

FT

Clip

710000992

$4.00

FT

Female Housing, 2 Circuits

278000217

Unavailable

FT

Wire Seal

278000218

Unavailable

FT

Male Terminal

409004300

$5.46

HIBM

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

HIBM

Housing

710002000

Unavailable

HIBM

Female Terminal

710000221

Unavailable

HIBM

Terminal

710001931

$1.65

HIBM2

MALE CONNECTOR, 6 CIRCUITS - Call your local BRP dealership

278000221

Unavailable

HIBM2

FEMALE CONNECTOR, 6 CIRCUITS - Call your local BRP dealership

278000156

Unavailable

HIBM2

Wire Seal

278000216

Unavailable

HIBM2

Wire Seal

278000218

Unavailable

HIBM2

Wire Seal

278001065

Unavailable

HIBM2

Female Terminal

409007300

$0.36

HIBM2

Female Terminal

278000223

Unavailable

HIC

Housing

710001928

Unavailable

HIC

Cap

710001225

Unavailable

HIC

Seal

710001230

Unavailable

HIC

Seal

710001233

Unavailable

HIC

Terminal

710001229

$3.02

HIC

Terminal

710001228

$2.72

HIC5

Clip

710000992

$4.00

HIC5

FEMALE HOUSING, 4 CIRCUITS - Call your local BRP dealership

278000394

Unavailable

HIC5

Wire Seal

278001065

Unavailable

HIC5

$2.55

LB1

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

LB1

Female Housing, 2 Circuits

515175658

Unavailable

LB1

Female Terminal

515175231

Unavailable

LB2

$7.48

LB2

Male Terminal

515175232

$1.49

OVR

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

OVR

Housing

710002000

Unavailable

OVR

Terminal

710001931

$1.65

PDH

Wire Seal

710001427

Unavailable

PDL

Wire Seal

710001427

Unavailable

PF1

Fuse Puller

710000781

$8.29

PF1

Fuse Cover

710001026

$17.52

PF1

Decal

710002218

Unavailable

PF1

Foam

278002172

Unavailable

PF1

$41.57

PF1

Little Fuse, 5 Amperes

710000742

Unavailable

PF1

Little Fuse, 5 Amperes

710000742

Unavailable

PF1

Little Fuse, 5 Amperes

710000742

Unavailable

PF1

Little Fuse, 5 Amperes

710000742

Unavailable

PF1

Little Fuse, 5 Amperes

710000742

Unavailable

PF1

Little Fuse, 5 Amperes

710000742

Unavailable

PF1

$8.02

PF1

Little Fuse, 10 Amperes

710000744

Unavailable

PF1

Little Fuse, 15 Ampere

710000745

Unavailable

PF1

Little Fuse, 15 Ampere

710000745

Unavailable

PF1

Little Fuse, 30 Amperes

710000747

Unavailable

PF1

Little Fuse, 30 Amperes

710000747

Unavailable

PF1

Cap

710000840

$5.49

PF1

Relay, 30 AMP

515176774

$19.20

PF1

Relay, 30 AMP

515176774

$19.20

PF1

Relay

715900824

Unavailable

PF1

Relay

715900824

Unavailable

PF1

Relay

715900824

Unavailable

PF1

Wire Seal

278000999

$2.55

PF1

Seal

415128501

Unavailable

PF1

Female Terminal

710000836

$5.46

PF1

Female Terminal

710000837

$4.32

PF2

Fuse, 40 AMP

710001047

$11.52

PF2

Fuse 30 amp.

710001200

$7.37

PF2

Heat Shrink Tubing 25 mm

512059668

Unavailable

PF2

Not Available As Spare Part - Friction Washer

Unavailable

PF2

Housing

710001996

$46.12

PF2

$1.26

PF2

Terminal Joint

710001905

$1.83

PF2

Open Barrel Terminal

278001392

Unavailable

PF2

Terminal

710001636

$3.98

PGH

Wire Seal

710001427

Unavailable

PGL

Wire Seal

710001427

Unavailable

PPS

Female Terminal Housing 6 Circuits

278002299

Unavailable

PPS

Female Terminal

710001119

Unavailable

RD1

Female Housing, 3 Circuits

710000879

Unavailable

RD1

Cap

710000882

$9.19

RD1

Seal

710001932

$3.15

RD1

Terminal

710001934

$4.51

RD2

Housing, 3 Circuits

710000880

Unavailable

RD2

Seal

710001932

$3.15

RD2

Terminal

710001934

$4.51

SB

Housing

710002177

Unavailable

SB

Lock

710002043

Unavailable

SB

Seal

278001482

$2.55

SB

Female Terminal

710001134

$6.03

SPSW

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

SPSW

Housing

710002000

Unavailable

SPSW

Terminal

710001931

$1.65

SS1

Female Terminal

409010300

$4.12

SS2

Female Terminal

409010300

$4.12

STSW

Female Terminal Housing, 2 Circuits

409209200

Unavailable

STSW

Seal

409012300

Unavailable

STSW

Female Terminal

409012100

Unavailable

SW1

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

SW1

Female Terminal

409010300

$4.12

SW2

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

SW2

Female Terminal

409010300

$4.12

SW3

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

SW3

Female Terminal

710000038

$4.60

SW4

SHRINK TUBING - Call your local BRP dealership

710000482

Unavailable

SW4

Open Barrel

278000992

$1.79

SWW

Was 293550004 Dielectric Grease, 150 g

219704453

Unavailable

SWW

Housing Connector

710002003

$12.68

SWW

Terminal

710001931

$1.65

SWWRC

Male Housing, 3 Circuits

278000273

Unavailable

SWWRC

Wire Seal

278001065

Unavailable

SWWRC

Female Terminal

278000223

Unavailable
